ZA蜗杆和涡轮干涉问题

1453689207 · 发表于 2013-9-21 14:55

您需要登录才可以下载或查看，没有账号？注册

x

蜗杆：M=3,轴向a=20，头数1，分度圆36，左旋，导程角4.7514，安装距82
蜗轮：M=3，轴向a=20,齿数42，变位+0.333

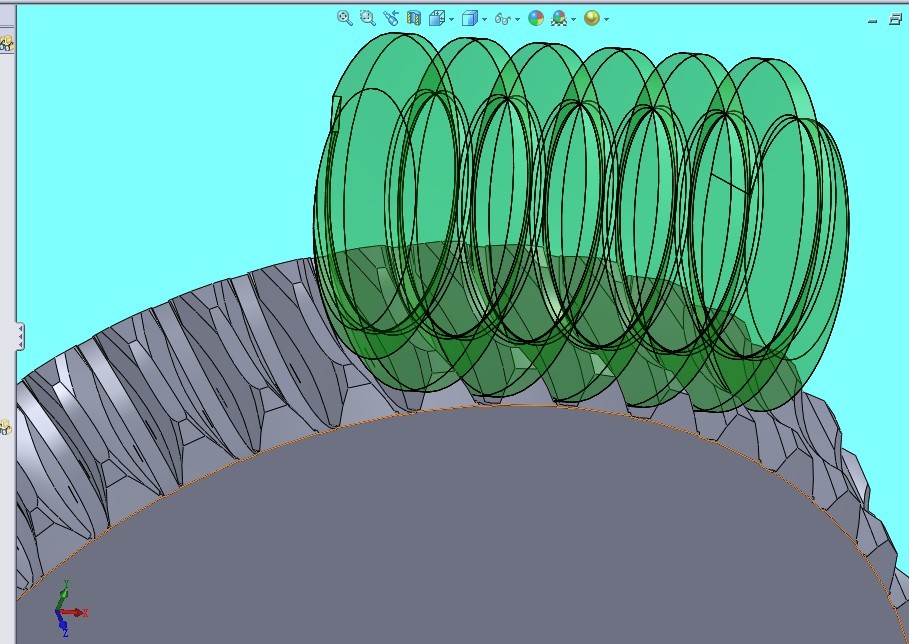

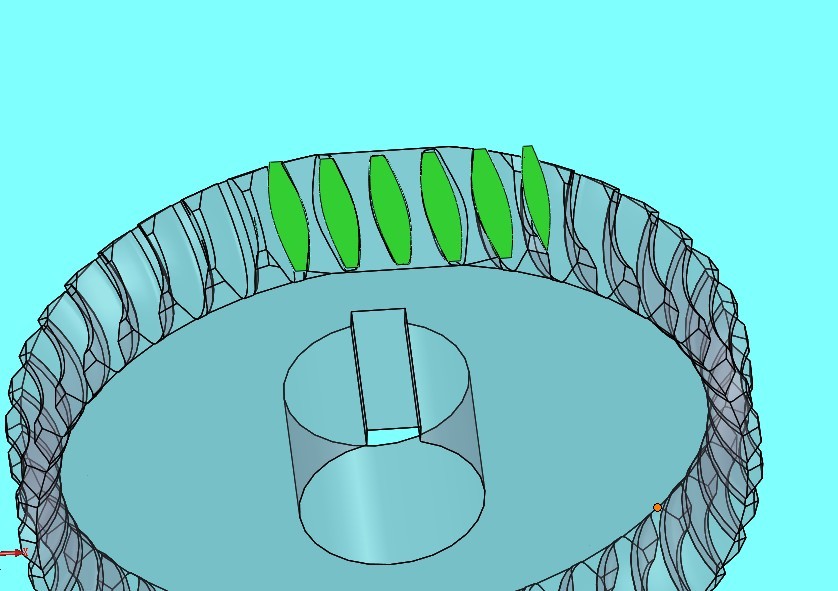

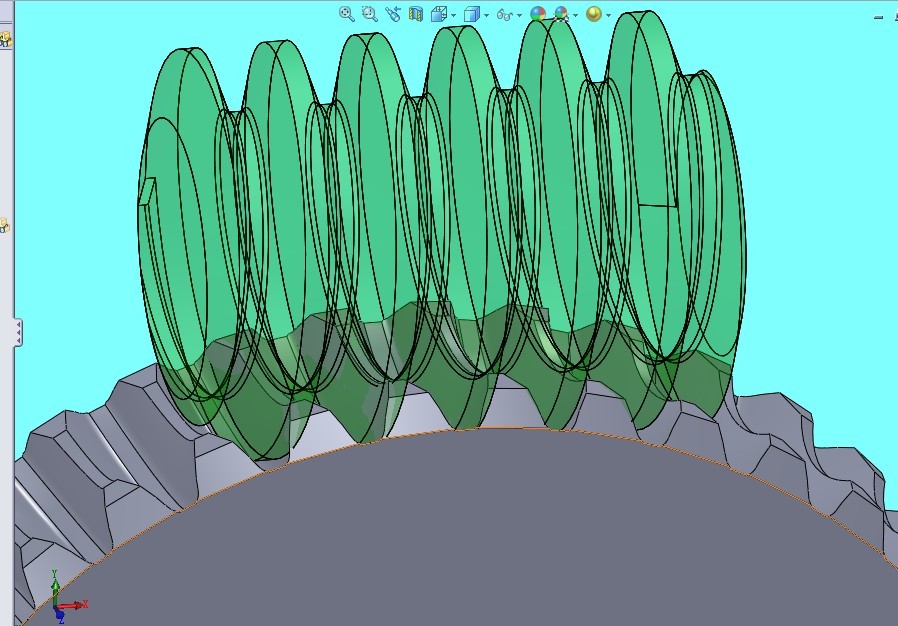

麻烦高手们帮忙看下干涉的原因？

mrmrw · 发表于 2013-9-21 17:02

所建蜗轮模型不正确！

hyfjy · 发表于 2013-9-22 07:28

蜗轮的齿槽曲面非蜗杆的共轭曲面,就肯定要干涉的.主要是数学模型不准确或不对造成.只有下功夫在这上面努力了.

1453689207 · 发表于 2013-9-22 09:31

hyfjy 发表于 2013-9-22 07:28

登录/注册后可看大图

蜗轮的齿槽曲面非蜗杆的共轭曲面,就肯定要干涉的.主要是数学模型不准确或不对造成.只有下功夫在这上面努力了 ...

蜗轮的齿形要和蜗杆配对是嘛？是不是相当与有多少种齿形的蜗杆就要有多少齿形的蜗轮来配合？还有ZI型蜗杆的建模轴剖面的齿形怎么生成，国标上说的是切于基圆柱的两把直刃车刀加工出来的，可是我按这个思路建模建不出来。麻烦您指导一下。

1453689207 · 发表于 2013-9-22 09:33

mrmrw 发表于 2013-9-21 17:02

登录/注册后可看大图

所建蜗轮模型不正确！

蜗轮我建的是端面齿形是渐开线的蜗轮。不能和ZA的蜗杆啮合?

1453689207 · 发表于 2013-9-22 11:28

1453689207 发表于 2013-9-22 09:33

登录/注册后可看大图

蜗轮我建的是端面齿形是渐开线的蜗轮。不能和ZA的蜗杆啮合?

那么ZI蜗杆和斜齿圆柱齿啮合会怎么样？干涉不？

1453689207 · 发表于 2013-9-22 14:52

1453689207 发表于 2013-9-22 09:33

登录/注册后可看大图

蜗轮我建的是端面齿形是渐开线的蜗轮。不能和ZA的蜗杆啮合?

麻烦您再指导下，蜗轮和蜗杆精密配对，则不同类型的蜗杆有相对应的唯一蜗轮，那么蜗轮建模就是对应的蜗杆滚刀展成加工出来的，那么具体到软件建模的时候是怎么处理的呢？

1453689207 · 发表于 2013-9-22 15:02

1453689207 发表于 2013-9-22 09:33

登录/注册后可看大图

蜗轮我建的是端面齿形是渐开线的蜗轮。不能和ZA的蜗杆啮合?

我发的那个图片蜗轮是有问题的，可是我不知道怎么解决，因为刀具加工的时候是展成的，不知道在软件里面怎么实现

hyfjy · 发表于 2013-9-22 20:52

蜗杆打开了，蜗轮无论用UG或是PROE都没有打开，不知何故。所以蜗轮的模型没看成。
