直齿渐开线花键

zhangjun · 发表于 2009-11-30 14:36

您需要登录才可以下载或查看，没有账号？注册

x

直齿渐开线花键

hss218 · 发表于 2009-11-30 15:23

quote]直齿渐开线花键
zhangjun.6666 发表于 2009-11-30 14:36

[/quote]

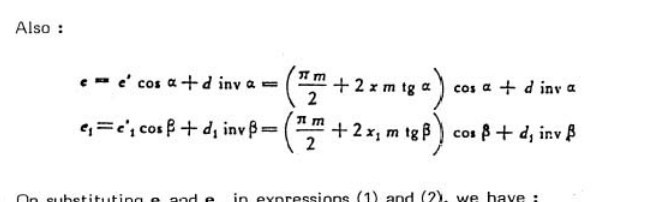

P12 计算基圆弧齿厚公式 dsina应为 dinva

===============

这是原公式。

这是NF E22-141原标准。

NF E22-141.part1.rar (1.95 MB, 下载次数: 44)

NF E22-141.part2.rar (1.95 MB, 下载次数: 55)

NF E22-141.part3.rar (521.08 KB, 下载次数: 45)

hss218 · 发表于 2009-11-30 15:30

其实日本的JISD2001-1959渐开线20°花键标准跟法国E22-141-55差不多只不过日本尺寸系列按 ‘模数-齿数’法国尺寸系列按‘模数-直径’排列，而且变位系数大多选为0.8

jingshi · 发表于 2009-12-1 07:44

谢谢楼主收藏了
