谁会用CAD画3D啊，教我一下

289953718

谁会用CAD画3D啊，像差集，交集，等命令怎么用啊教我一下

双德机械

请使用布尔运算就行了

hesheya

你可以用SOLIDWORKS或UG 啊，CAD二维功能比较强大的，三维还是不比他们

xjb500611

请使用“实体编辑”工具条中的“并集”“差集”“交集”三个按纽！！！

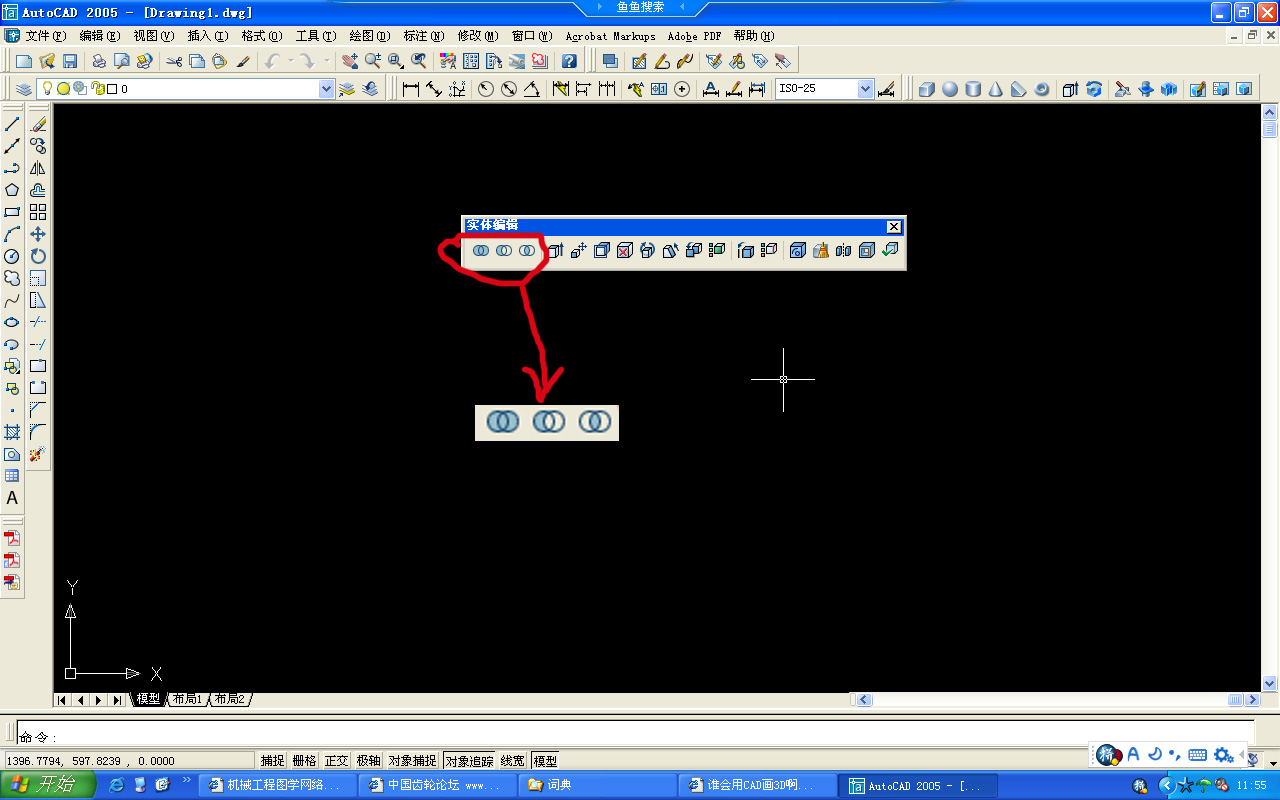

见图片中的放大图，依次为：“并集”“差集”“交集”按纽。


供参考。

罗文

找个教程多看看,3D我一般用SW画,因为我的CAD版本不够高,(公司电脑配置不够好).

289953718

回复 4# xjb500611 怎么用啊，还有怎么画3D啊，请教一下谢谢拉

xiaoyuanchilun

差集，交集就是实体布尔运算的意思，你在auto CAD中按F1就有命令讲解呀

xjb500611

用AutoCAD绘制3D模型，可以使用“实体”工具条中的各个按纽，也可以用“笛卡儿坐标系”即x，y，z或者@x，y，z，也可以画好一个平面图形（二维）如一个圆、一个矩形，再拉伸，拉伸时要注意，这个平面图形必须是多段线集合的图形，即一选就选了一个平面图形（二维）如一个圆、一个矩形（这点非常重要！）。
关于并集、差集的使用：
1. 如果要把两个相互靠近或重叠的3D图形合并为一体的话，用“并集”：按下“并集”按纽，选中两个要合并的图形，OK！
2. 如果要在一个图形中，去掉一个部分（如一个圆柱体），也就是说要在板上钻一个孔，就要用“差集”：先选中需要保留的部分（如一块板），按下“差集”按纽，再选中需要去掉的图形（如一个孔），就OK了，在板就钻好孔了。

以上供参考。



最后，建议找一本“AutoCAD”的书，学习吧。
