[讨论] 求教:小尺寸内孔上怎么钻孔?

    [复制链接]
发表于 2009-11-27 16:24 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x
本帖最后由 一米阳光 于 2009-11-30 08:54 编辑

如题,现有齿轮的圆柱形内孔100mm,长度80mm,现要在内孔中间位置钻6mm小孔与端面小孔相通,不能从齿顶钻,但可以是斜孔,只要相通即可。
(用途:轴承液压拆卸)
发表于 2009-11-28 17:36 | 显示全部楼层
在齿轮内孔中钻孔,可以在CNC机床上进行,很方便。

如果LZ在CNC上钻孔不方便的话,也可以采用下面的方法:

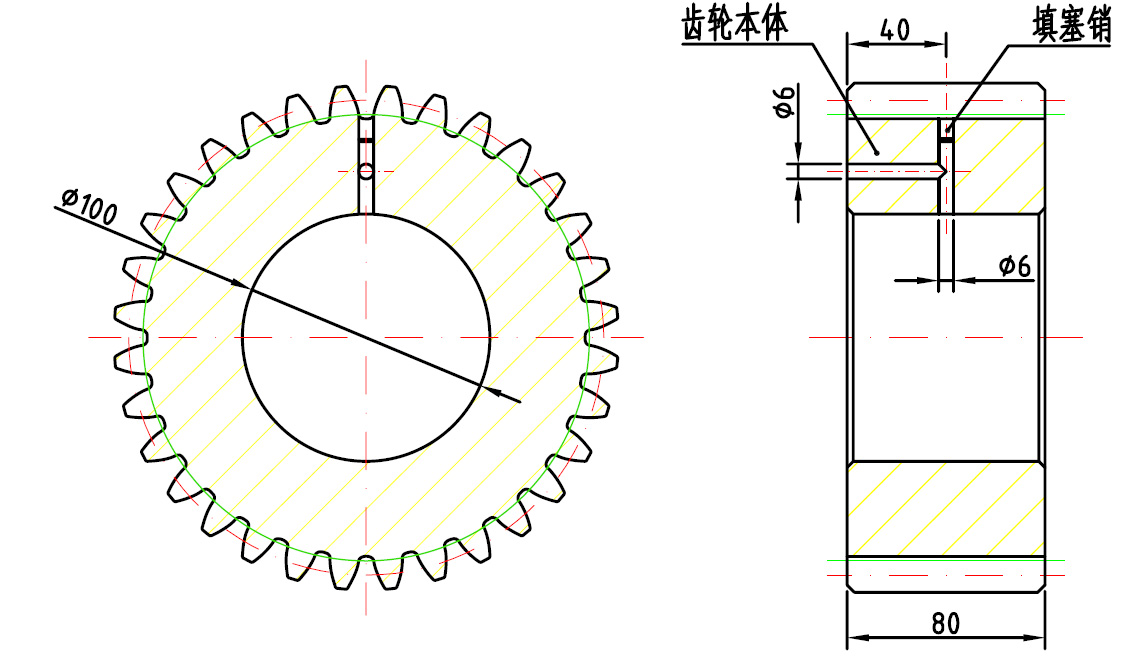

如图,在齿顶上垂直钻一个Φ6的小孔,在齿轮端面上也钻一个Φ6的小孔,使他们相交;在齿顶上的孔借助一个填塞销通过焊接堵死。什么时候堵,应根据齿轮加工的具体情况决定,一般来说,在齿坯加工后,轮齿精加工前,比较好。
以上意见供参考。

评分

1

查看全部评分

发表于 2009-11-28 19:21 | 显示全部楼层
建议你放电
发表于 2009-11-28 19:22 | 显示全部楼层
端面的当然是直接钻
发表于 2009-11-28 19:37 | 显示全部楼层
斜着钻最省事,我们做过类似的零件,做钻模调整一个斜角钻。
发表于 2009-11-28 20:17 | 显示全部楼层
同意5楼的主意。
发表于 2009-11-29 19:54 | 显示全部楼层
我也觉得可以跟设计者协商一下,就跟5楼说的打斜孔,毕竟是为了传递液压嘛,就角度而言没那么高要求的
 楼主| 发表于 2009-11-30 08:47 | 显示全部楼层
本帖最后由 一米阳光 于 2009-11-30 08:50 编辑

回复 2#


    不能从齿顶开始钻,要是可以就很简单了,谢谢了!
 楼主| 发表于 2009-11-30 08:50 | 显示全部楼层
回复 5# lengxiaodong


    谢谢,内孔比较小啊,是不是钻杆也要加长?另外还要做一个配套的钻夹具?
发表于 2009-11-30 12:30 | 显示全部楼层
同意5楼的说法,钻斜孔。
