讨论：ANSI B92.1-1996花键参数Drimin、Dremax计算

freak

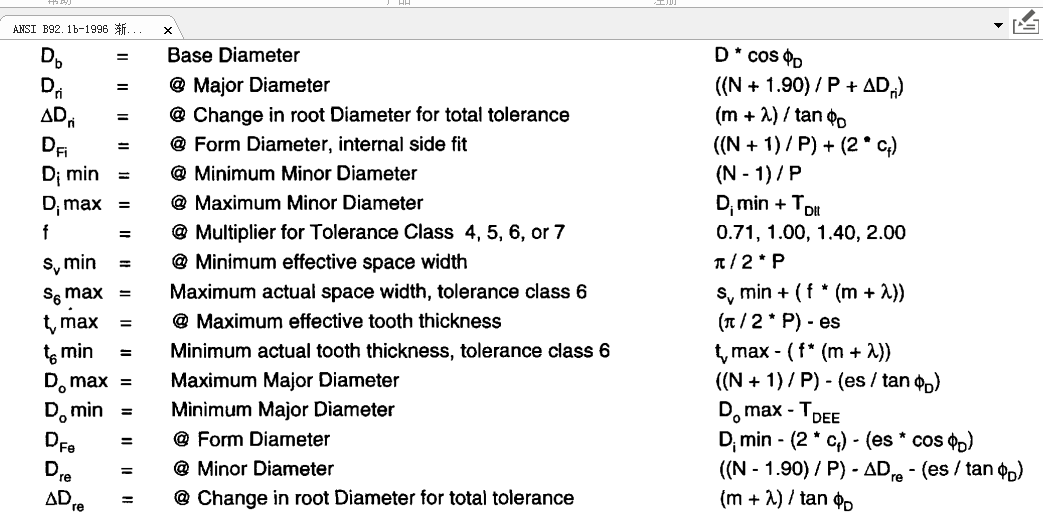

关于ANSI B92.1-1996花键标准，Drimin、Dremax怎么算，表105中给出了相关的计算公式，但没明确看到Drimin和Dremax？
标准中给出的ΔDri,ΔDre=2(m+λ)/tanφD,难道这是公差？

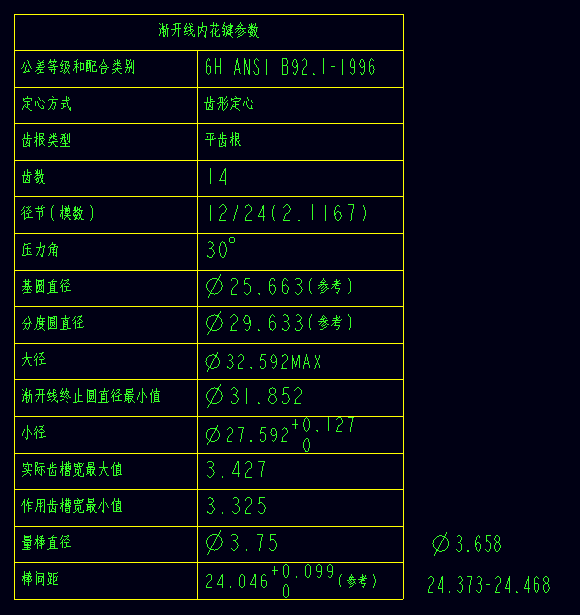

30°内花键，14齿，平齿根齿侧配合，12/24 ,6级ANSI B92.1-1996：

花键参数表

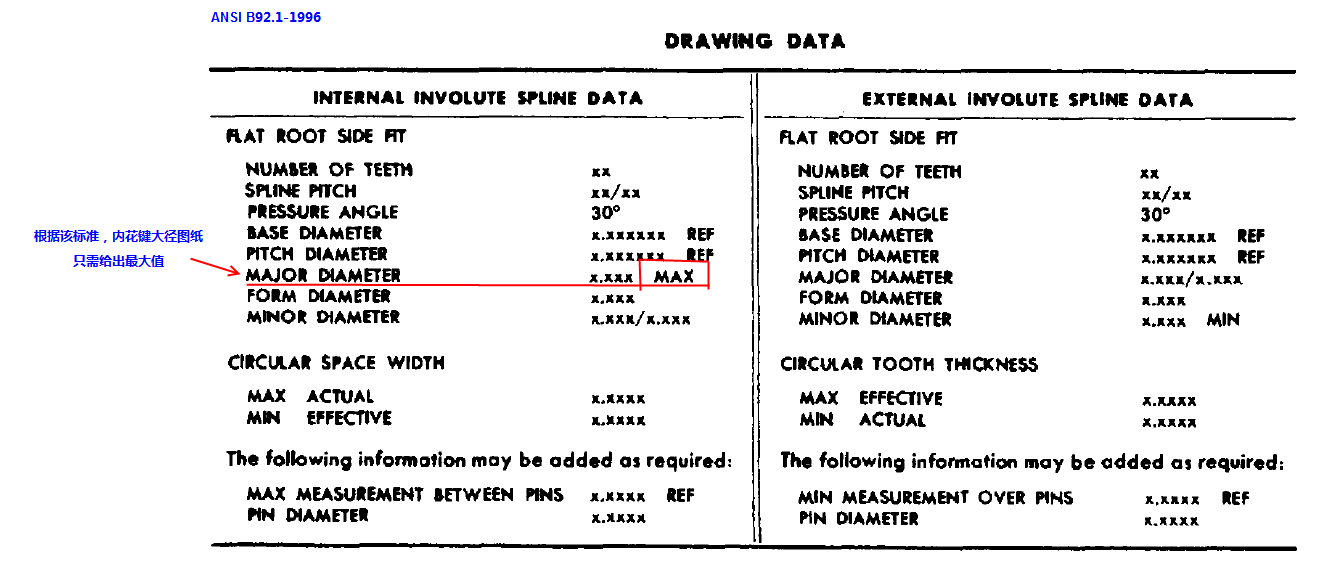

ANSI B92.1-1996中30°平齿根内花键图纸需标注参数：从图可以看出，标准中只要图纸规定内花键大径只要给出最大值：

标准要求参数表

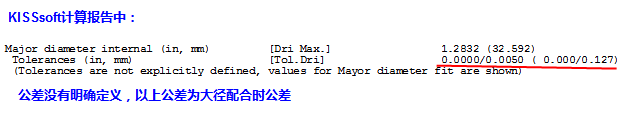

KISSsoft计算报告：

KISSsoft计算报告

现在搞糊涂了，以下几点不明白：
（1）Drimin、Dremax怎么算，如果公差就是ΔDri,ΔDre，为什么kisssoft说公差没有明确定义，而是按照大径配合给的该公差，这样合适么？
（2）根据KISSsoft报告中，Major diameter internal (in, mm)         [Dri Max.]                 1.2832 (32.592)
                                                 Tolerances (in, mm)                     [Tol.Dri]                  0.0000/0.0050 ( 0.000/0.127)
                                                                                                    [df.e/i]                      -32.592 / -32.719，
这不是有点矛盾么？Dri Max应该是32.719，也不会是32.592？
请大家帮忙指点迷津，对ANSI标准不是太熟，谢谢了！

15506198942

给你计算公式，按大径配合，就不会用6H吧，直接收大径公差就解决了啊。
