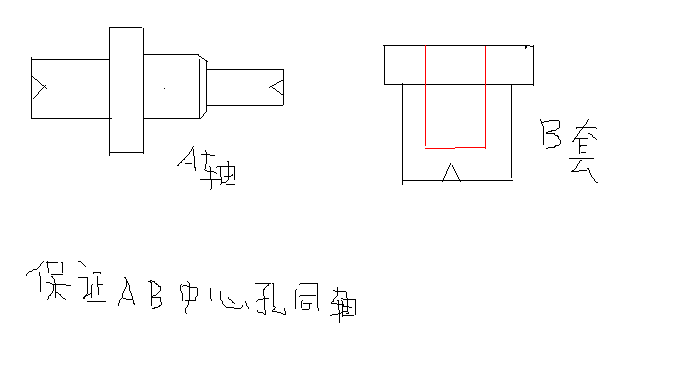

求帮助

dalimada


HBTIANZE

看不太明白，这两件中心孔同轴度要求多少啊？

hyfjy

这是一套剃齿工装，思想是装入零件用套压紧或浮动压紧后，顶套子的中心孔可以保证零件的轴线与工装的轴线一致，加工有一定难度。比较可靠的办法是在磨中心孔时，同时装夹时磨出一个端面加一个外圆，作为磨内孔时的安装基准，就是在动磨之前，校正这二个基准达0.003跳动以内，微动进给磨出内孔，同时保证内孔与轴的配合间隙在0.005以内。且轴与套必须是淬硬耐磨的。

dalimada

hyfjy 发表于 2013-9-14 19:57


登录/注册后可看大图

这是一套剃齿工装，思想是装入零件用套压紧或浮动压紧后，顶套子的中心孔可以保证零件的轴线与工装的轴线一 ...

说的不错，就是加工有难度呀

hyfjy

还有一种较为简单的工装，就是这个套子的后顶针孔不要了，孔也一直延伸到尾部，做一个60度的倒角，在装夹工作后剃齿机顶的是原来芯轴的二端中心孔，套子的60度浮动在轴上，与工件间有皮垫，起辅助压紧作用，当剃齿过程有径向力较大时，推动套子的大孔60度支承在剃齿机的大头顶针上，这样的夹具可以保证工件的精度，但要保证夹具的芯轴精度一定要高，剃齿机的二端大头顶针要足够的大，定位面的各处跳动得在0.003以内。并要有可靠的检验方法随时检验夹具磨损情况。因为剃齿夹具的使用频率较高，受力也较大，故夹具体的精度是第一位的，二端的中心孔最好是磨过的，与剃齿机的顶针在任何方位接触时，夹具芯轴的跳动都要好。

tztek

有专业检具可以测量同心度，同轴度，这样也算是多一个保障吧。
