零度螺伞齿轮手算卡

zh2013001 · 发表于 2013-9-10 10:41

您需要登录才可以下载或查看，没有账号？注册

x

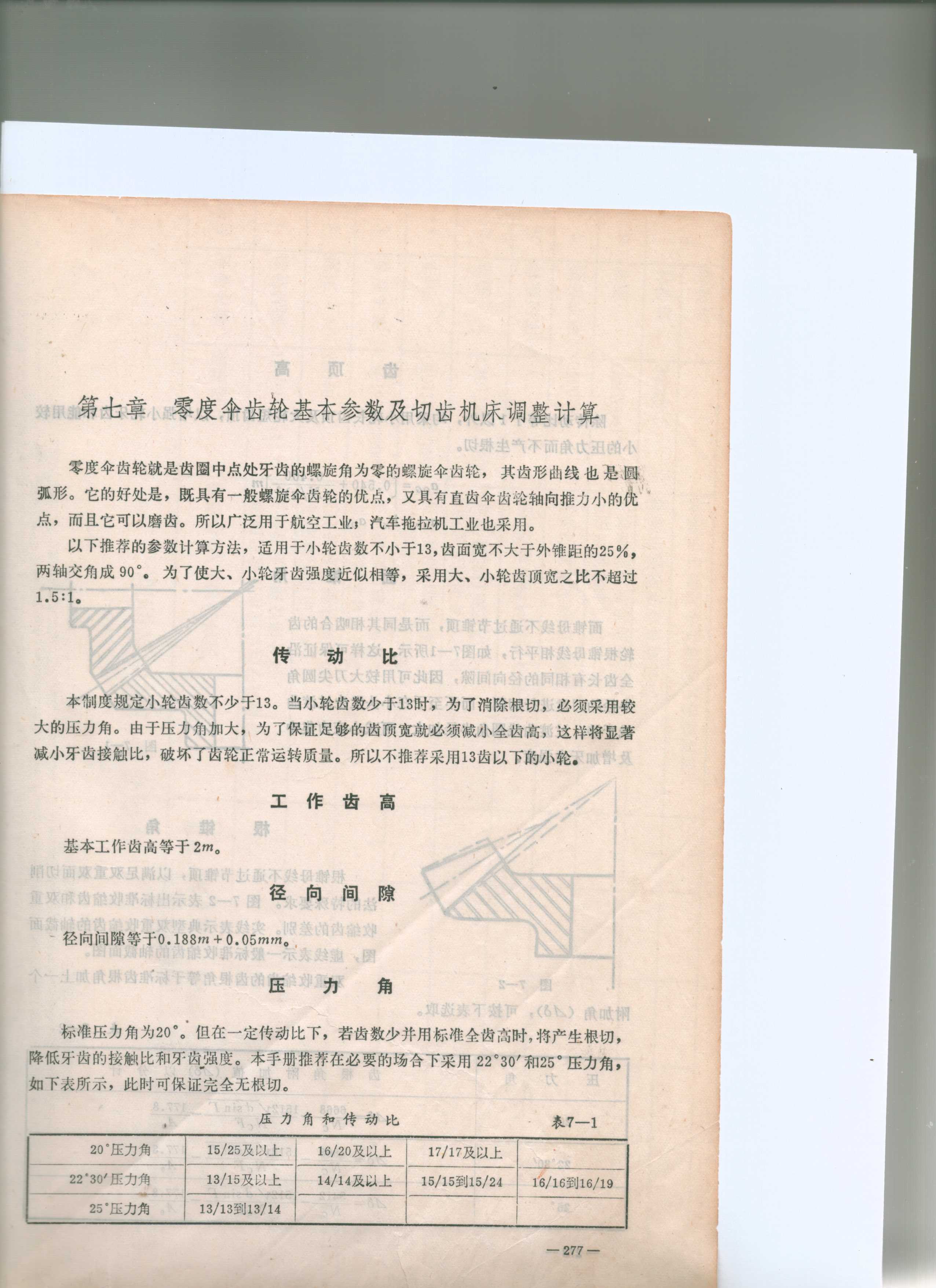

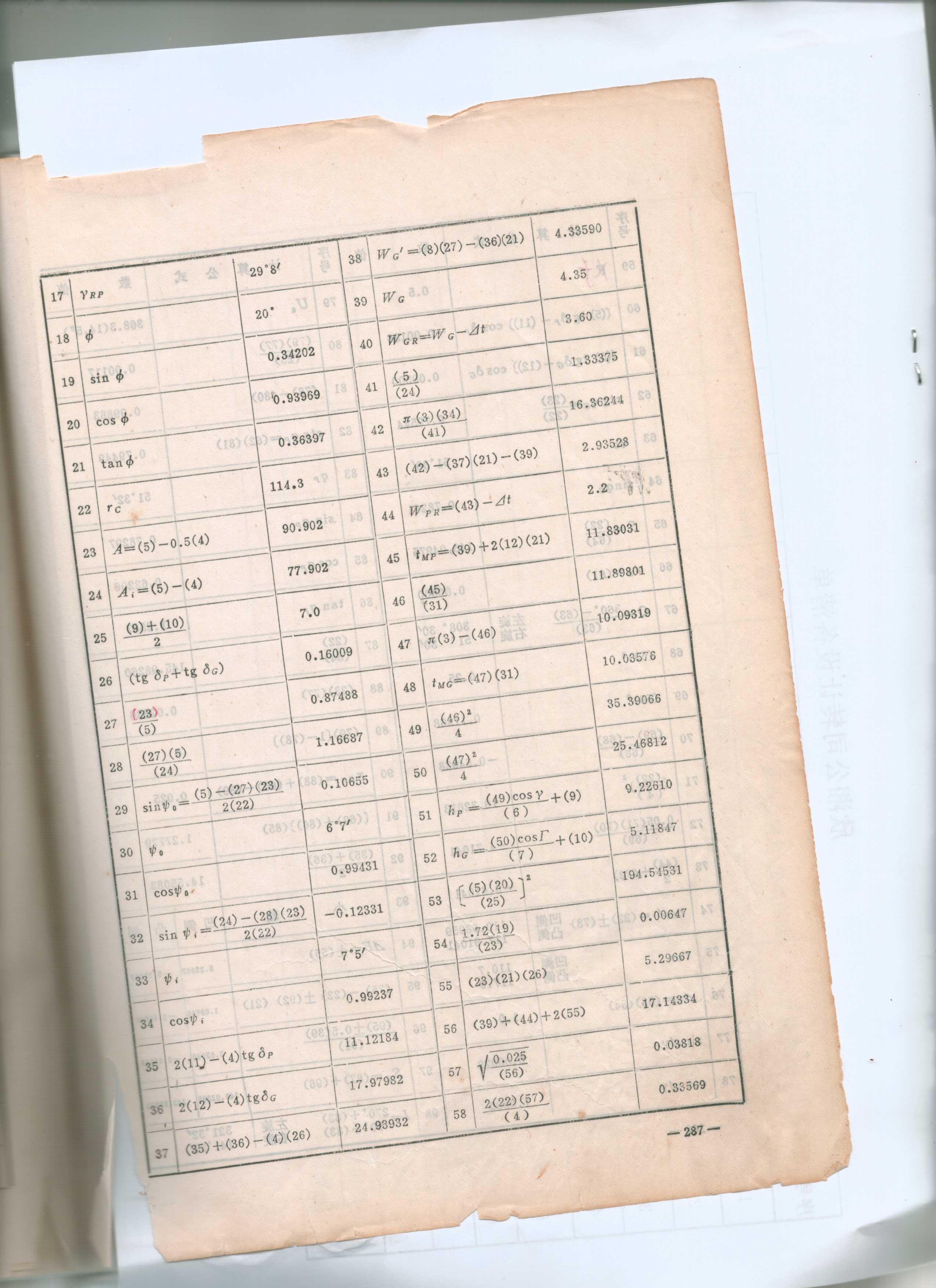

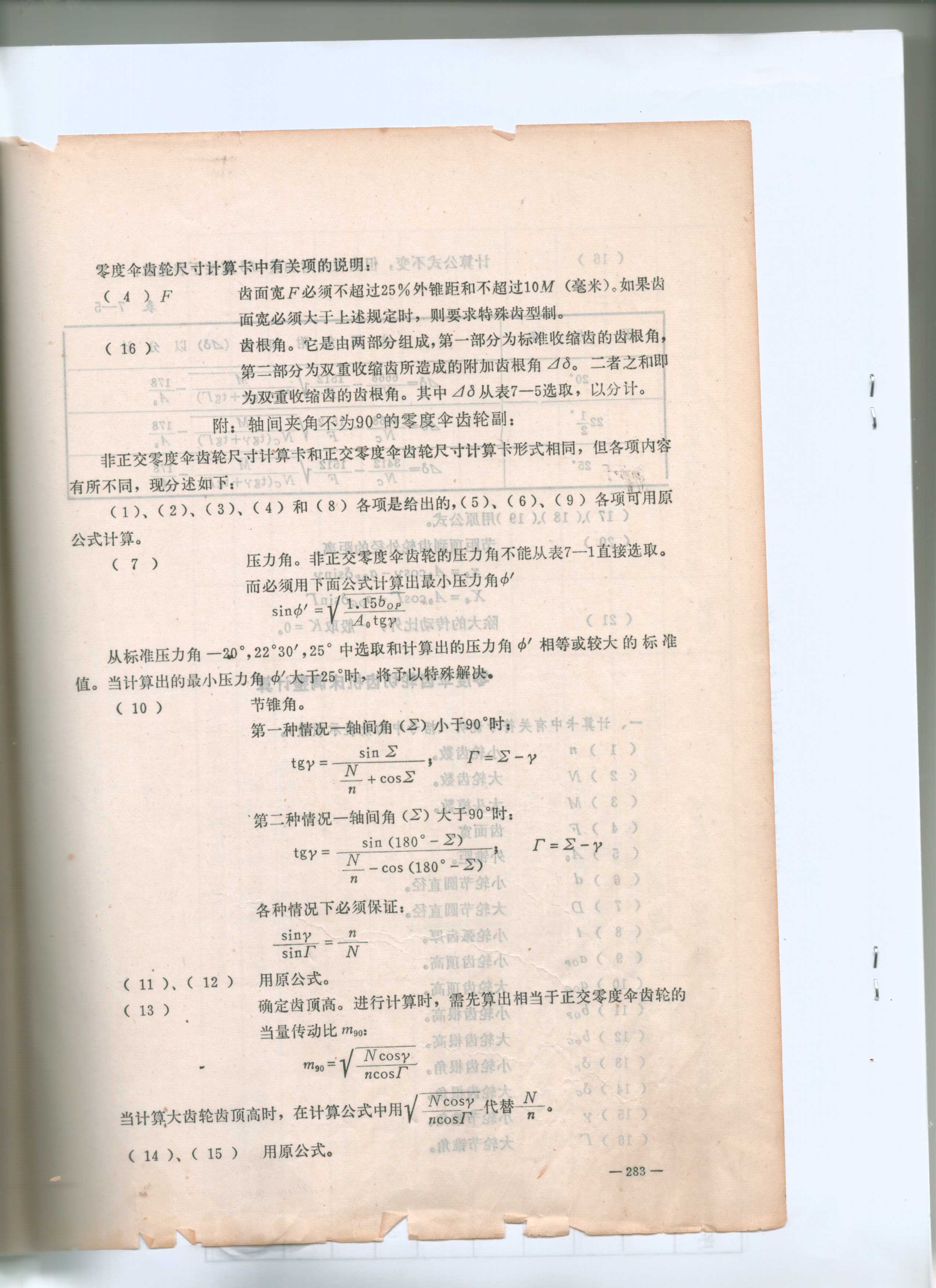

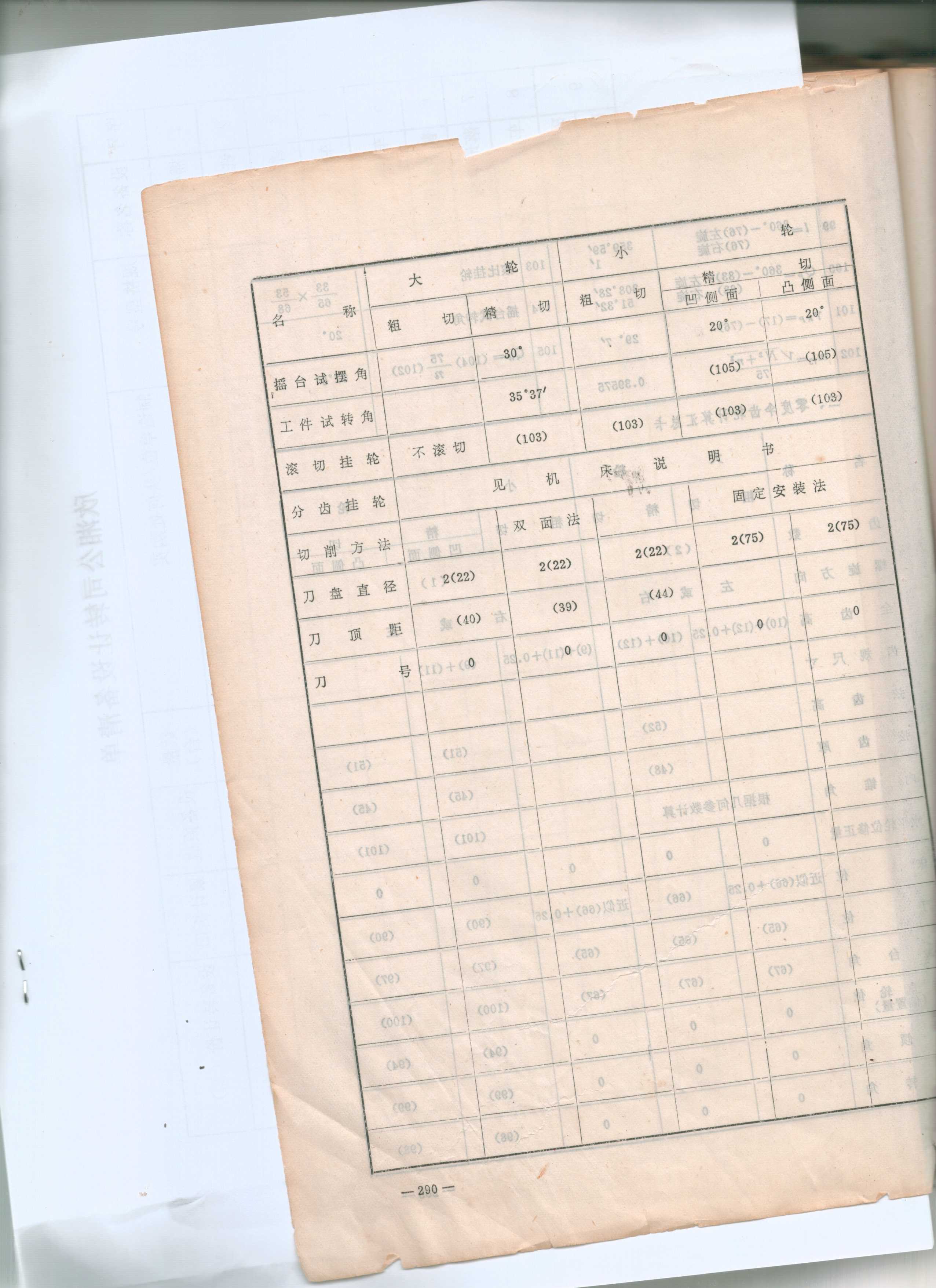

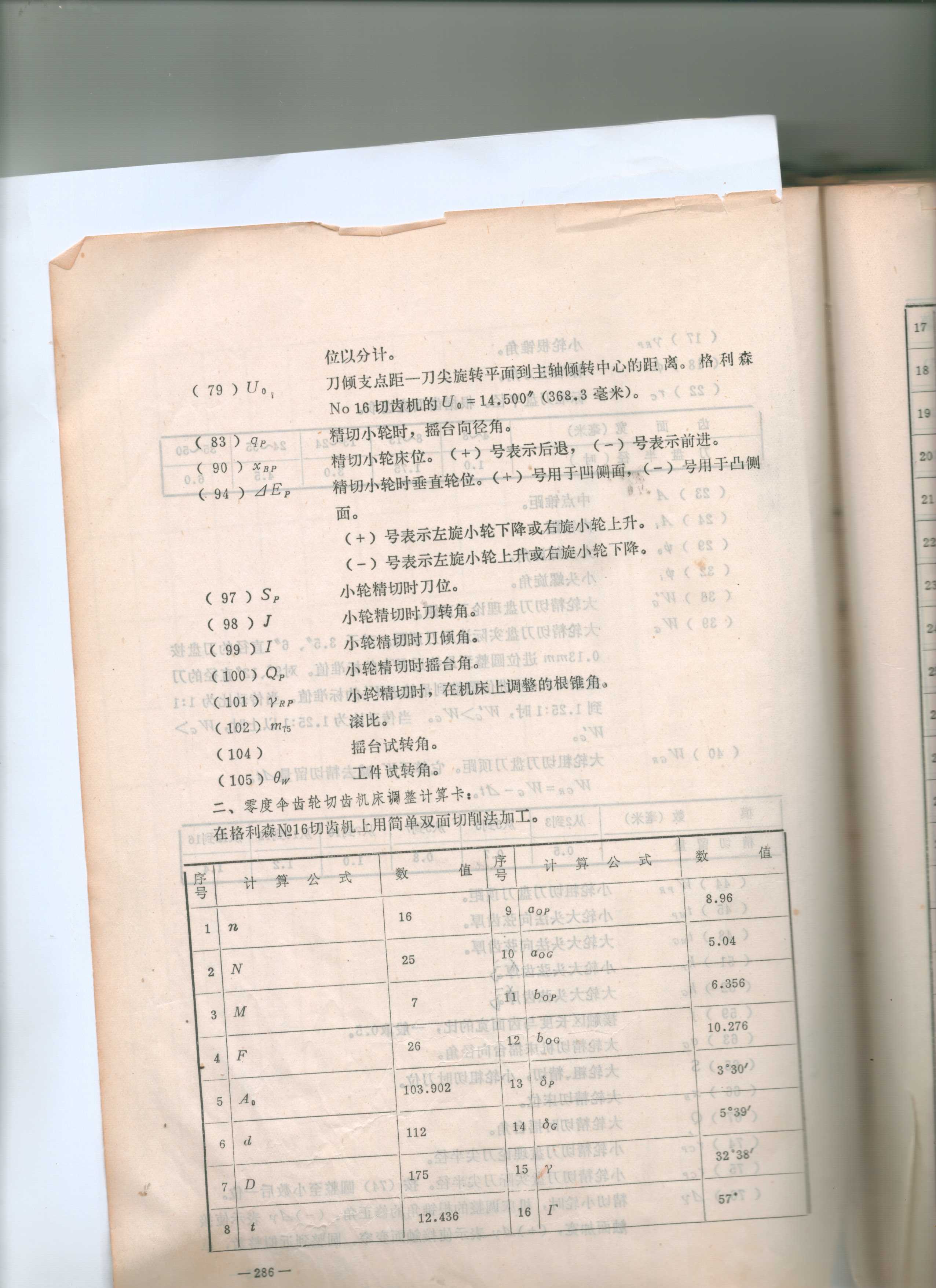

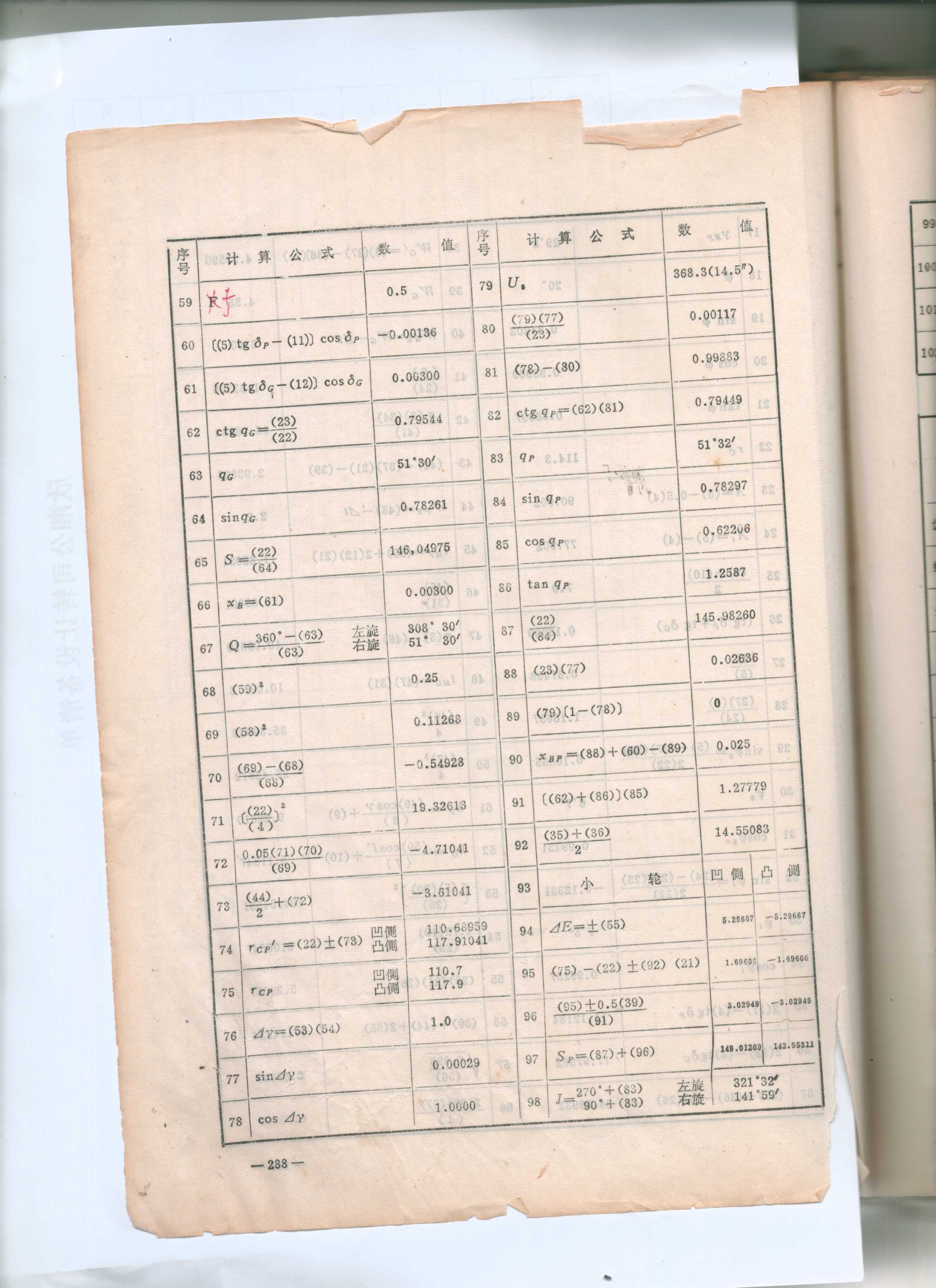

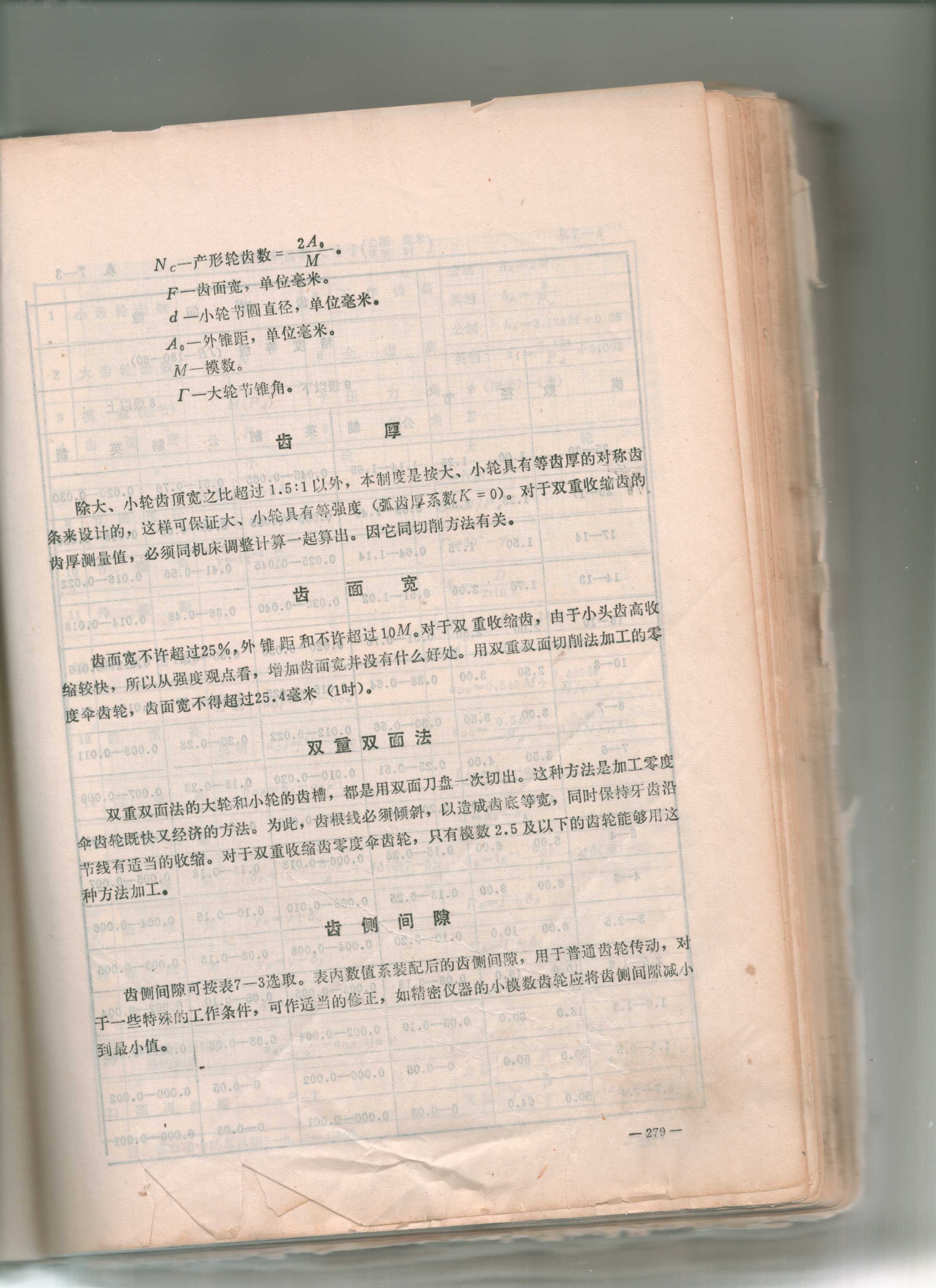

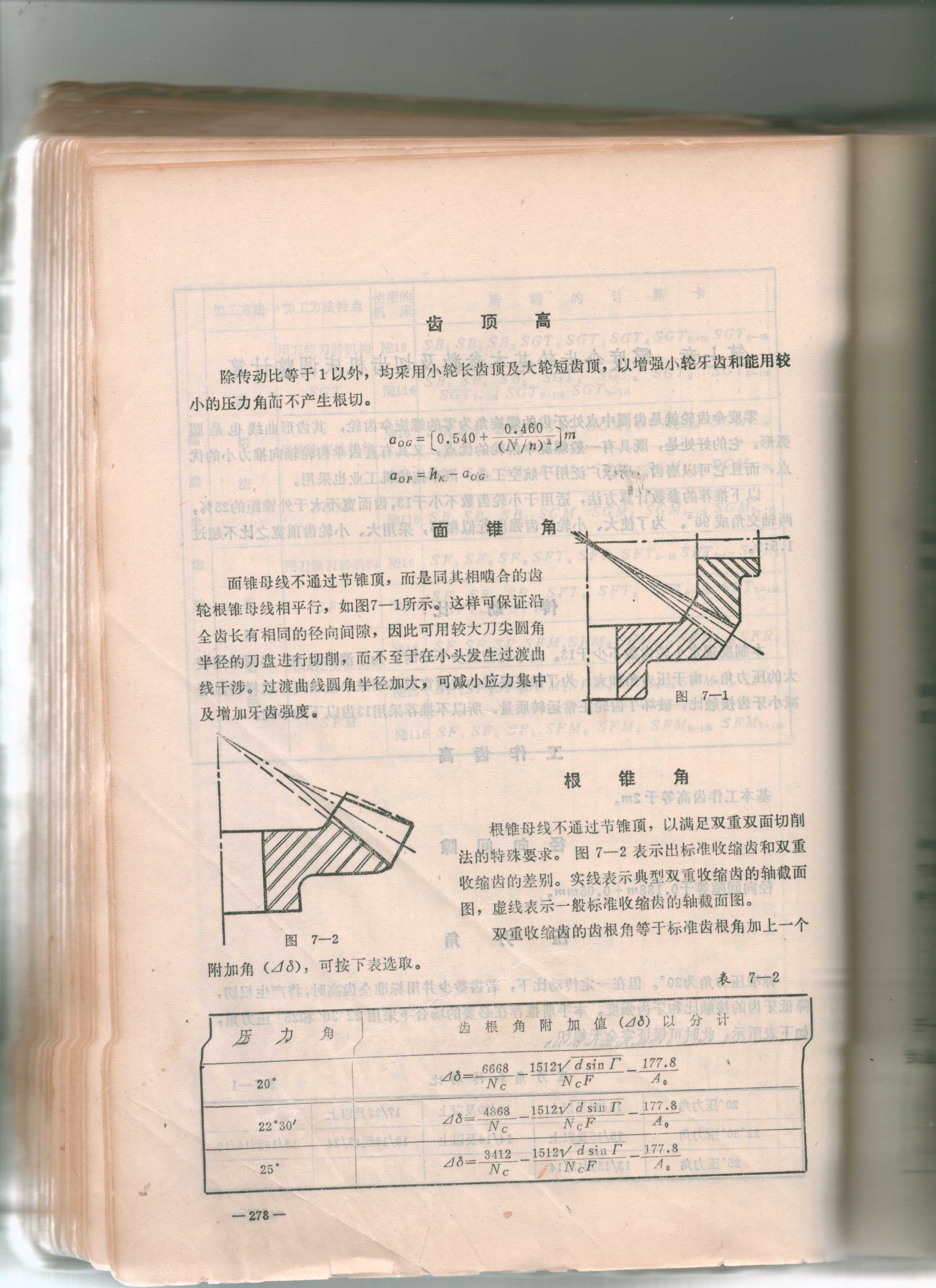

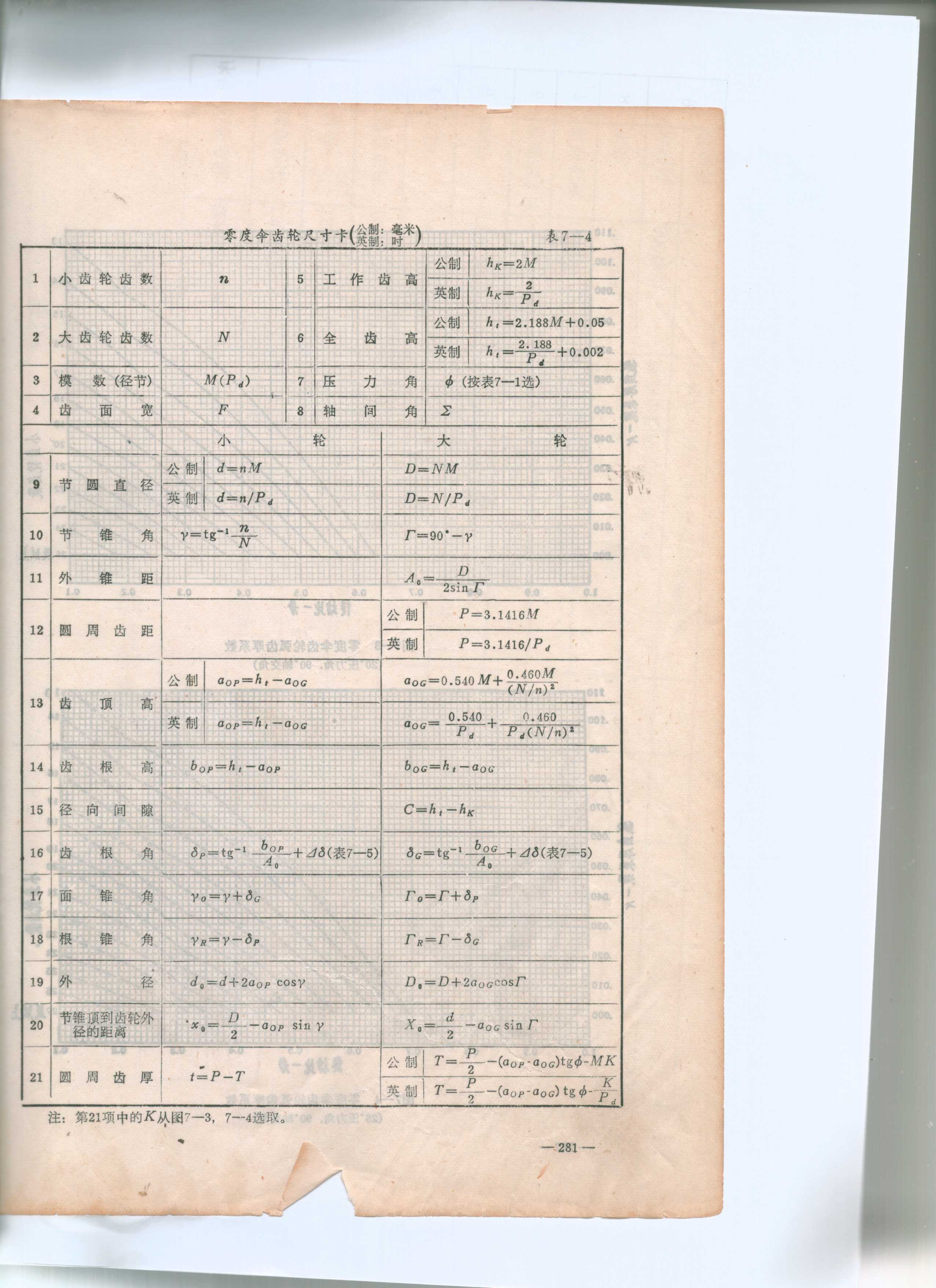

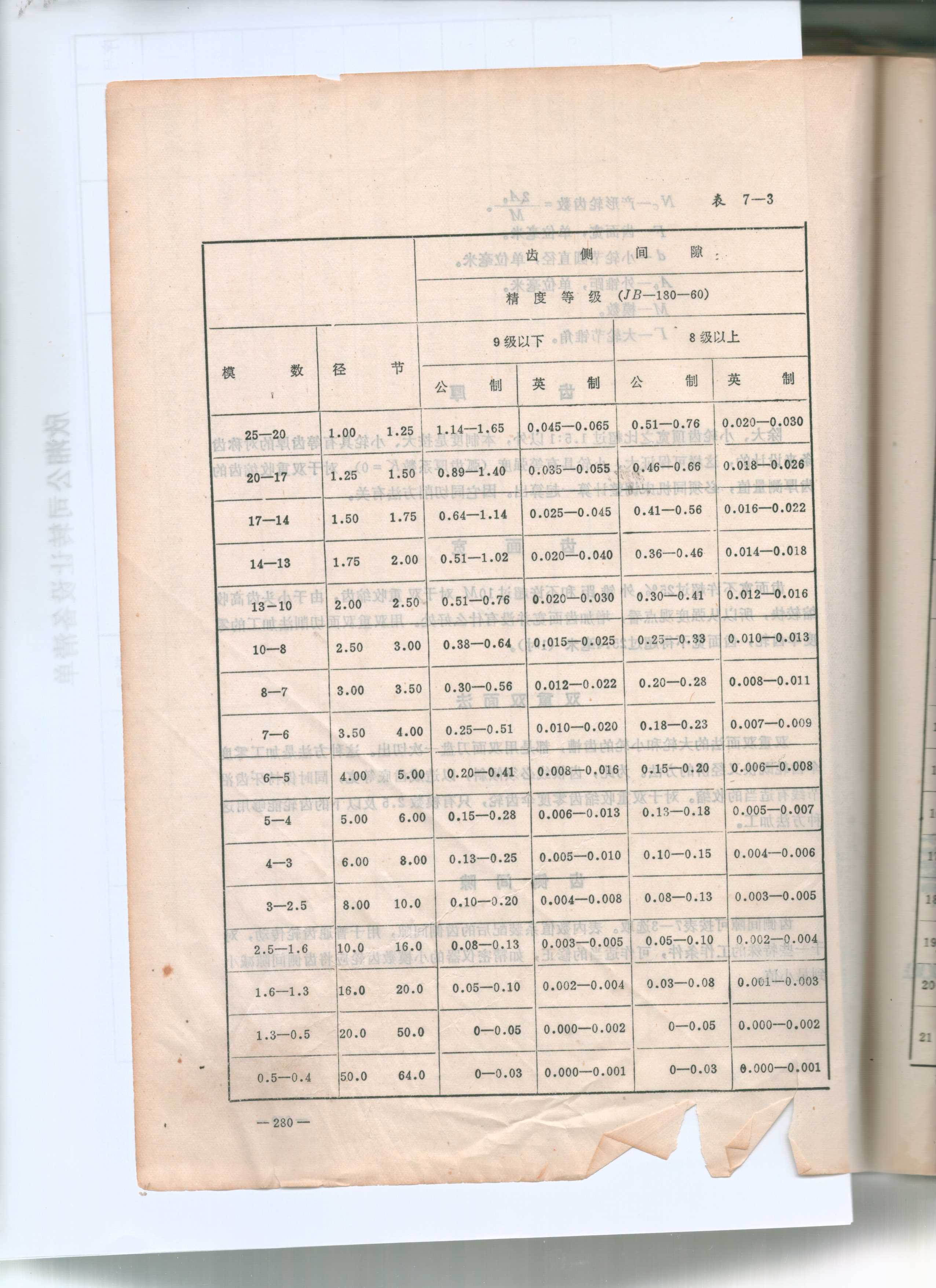

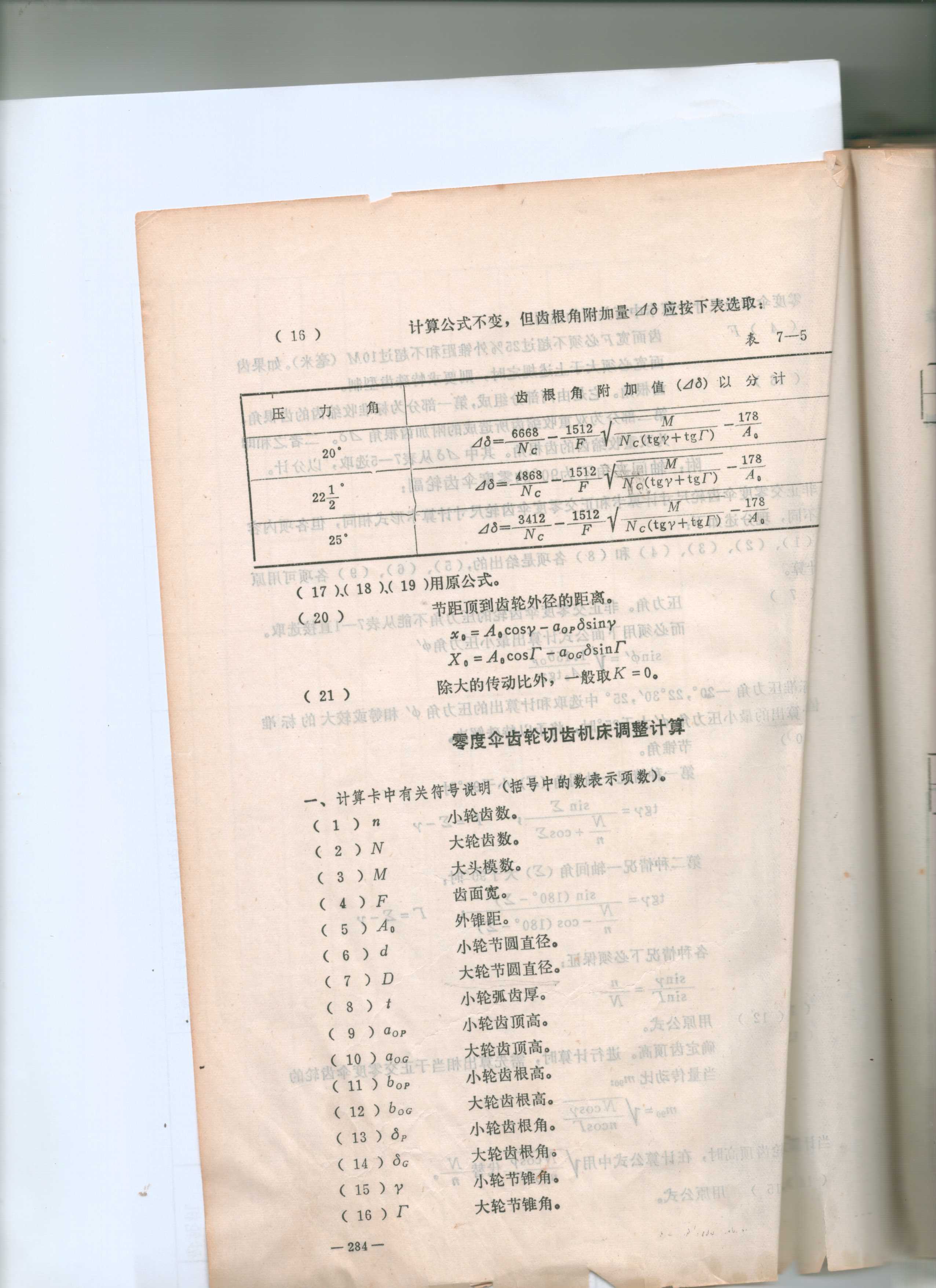

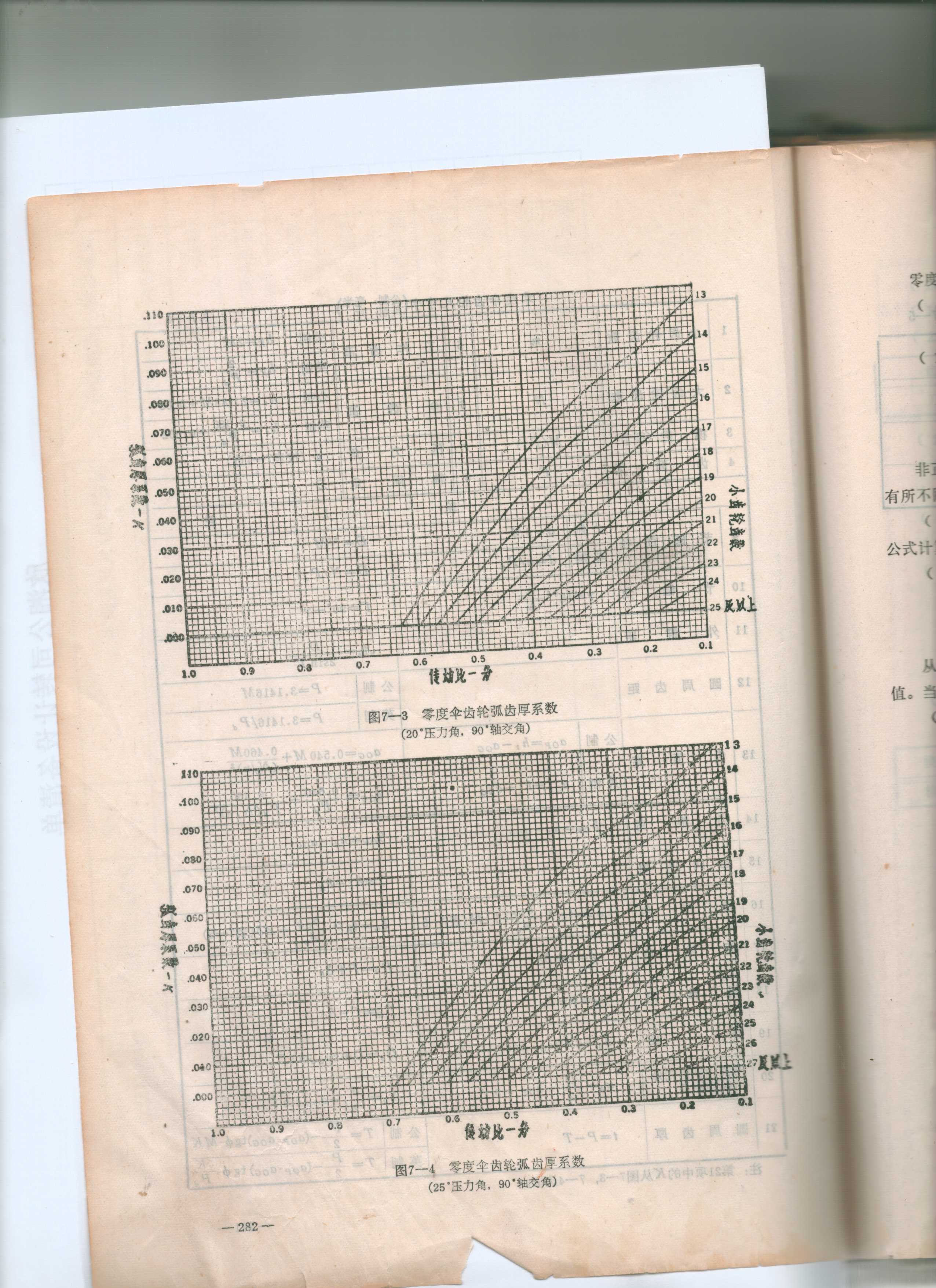

零度螺伞齿轮属于弧齿锥齿轮中的一种特殊形式—— 齿轮中点螺旋角为零度。关于零度伞齿轮的计算和加工的资料不多。现将牟永言先生主编的《圆弧伞齿轮加工手册》中的历史齿轮手算卡介绍给同仁们试用。

zh2013001 · 发表于 2013-9-10 10:44

zh2013001 · 发表于 2013-9-10 10:45

zh2013001 · 发表于 2013-9-10 10:47

zh2013001 · 发表于 2013-9-10 10:48

由于扫描设备的限制，可能有不清楚的地方，请放大图片。
仅供参考，仅供试用。

zlp324 · 发表于 2013-9-10 11:18

本人有此书的详细扫描件。300dpi

gemini · 发表于 2013-9-10 20:18

感谢分享

lionlion · 发表于 2013-9-10 20:28

有没有高手按这个搞个excel？

开心果123 · 发表于 2013-9-15 11:36

谢谢分享

tiange67 · 发表于 2015-3-24 21:43

标记一下
