求助测绘一个伞齿轮

zlp324

这几天测绘了一个伞齿轮，有个问题请教下。
这对齿轮应该是奥制的等高齿
我测量了大端的da值，齿数分别是11和37，分度圆直径测不准，只能估计，但是算下来，大端的模数不一致，这样有问题么？
我记得不是大端的模数应该一致么？

hyfjy

如果在装配中，大端面（背锥面）是完全平整的，也就是二个背锥是相切的，这里的锥面齿距就应该是相等的，但如果锥顶不重合就另当别论了。要准确地定下大端锥面的模数，真的很不容易，光靠da和齿数恐怕定不下来的吧，还得计算才能初步定下，然后按标准的设计公式进行基本计算，如果算得的参数与齿轮副的其余参数都基本一致，就可以按新的参数生产来取代原来的齿轮副了。

zlp324

hyfjy 发表于 2013-9-8 09:46


登录/注册后可看大图

如果在装配中，大端面（背锥面）是完全平整的，也就是二个背锥是相切的，这里的锥面齿距就应该是相等的，但 ...

感谢版主。

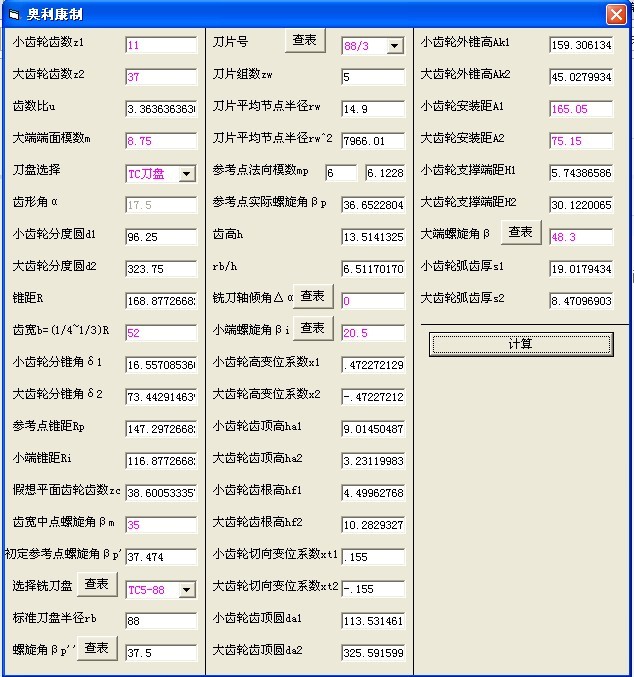

为了计算方便，我刚刚编了个关于这个的计算小软件。
版主看看，对么？
初编，还有好多不完善的地方。
主要是为了此次测绘方便。

zlp324

hyfjy 发表于 2013-9-8 09:46


登录/注册后可看大图

如果在装配中，大端面（背锥面）是完全平整的，也就是二个背锥是相切的，这里的锥面齿距就应该是相等的，但 ...

版主你好，测绘的主要的参数定的差不多了，有个问题，就是在测绘的这对齿轮上，大齿轮打上了：sp0.18,75.15
小齿轮打的是：sp0.18,165.05
请问是什么意思？
75.15和165.15是指安装距么？

hyfjy

zlp324 发表于 2013-9-12 16:01


登录/注册后可看大图

版主你好，测绘的主要的参数定的差不多了，有个问题，就是在测绘的这对齿轮上，大齿轮打上了：sp0.18,75. ...

一般说，在轮上打印的标记是与安装距有关的参数值，在成批装配时，用配好对的齿轮进行装配，用调整垫片直接进行安装，就能符合侧隙及接触印痕的要求。在设计上，这二个值一般不会设计带小数，带小数的值是加工中造成的，在配对时，达到安装要求的安装距才是最后装配用的安装距。

zlp324

hyfjy 发表于 2013-9-12 18:16


登录/注册后可看大图

一般说，在轮上打印的标记是与安装距有关的参数值，在成批装配时，用配好对的齿轮进行装配，用调整垫片直 ...

谢谢。
根据实际测量，感觉165.05和75.15像是安装距，不知道为啥不是整数。
另外请教
标注的sp0.18是什么意思呢？
定参数的时候有个值，小端螺旋角βi是查曲线图取值的，这个值在这里查图大概应该是20-21度之间，请问这个一般是取整么？
如果将这对齿轮给加工单位加工，图纸上需要提供哪些参数呢？

zlp324

hyfjy 发表于 2013-9-12 18:16


登录/注册后可看大图

一般说，在轮上打印的标记是与安装距有关的参数值，在成批装配时，用配好对的齿轮进行装配，用调整垫片直 ...

这个是我最后定的参数。
帮忙看看。有没有不合理的地方。

hyfjy

zlp324 发表于 2013-9-13 08:52


登录/注册后可看大图

这个是我最后定的参数。
帮忙看看。有没有不合理的地方。

请高手看一下参数是否完全合理。

开心果123

顶一下

cxw770

挺好的，就是压力角怎么不是20度？
