请问有哪位高手做过这样的产品

chong345

各位大哥好，请问有哪位做过这样的斜齿轮和蜗杆，若有兴趣请告之，我们一起研究。我QQ：409550991
蜗杆：
头数=1，最大直径=12.6，最小直径=5.8，M=1.6，轴向节距=5
斜齿板：
齿数=20，齿斜度=20度，最大直径=35.8，最小直径=29.4，
中心距=21.3
以上尺寸为样品测量数据，生产后啮合正常。
但无论怎么算斜齿板的理论参数与样品的测量相差不少。特请教各位。


各位大哥，我自己算了一下，不知对不对，帮我看看。谢谢！
1.蜗杆
d顶=m(q+2), d顶=12.6 , 取m=1.6,得出q=5.875
d分=mq=1.6*5.875=9.4
d根=d1-2hf1=9.4 -2(ha*+c*)m=9.4 -2(1+0.125)1.6=5.8 (与样品一样)
2．蜗轮
1）. a中心距=m/2*(q+Z2+2x2),a中心距=21.3，Z2=20,m=1.6,得出变位系数x2=0.375
2).d分=mZ2=1.6X20=32
   中圆直径dm2=d2+2mx2=32+2*1.6*0.375=33.2（啮合）
3). d根=d2-2hf2=32-2hf2=32-2*(1.2-0.375)*1.6=29.36（和样品一样）
4). d外≈da2
  da2=d2+2ha2=mZ2+(1+x2)m=1.6*20+2*(1+0.375)*1.6=36.4（比样品大了0.6）

mrmrw

有点难度
我现在还没有找到相关的资料
从样品看，应该是按相交轴斜齿轮副的计算来处理，但是其中一个变成了蜗杆，就有点不好处理了
希望高手出来指点一下

chong345

这么多天了，怎么没有人帮我一下呀。:(

woodee

楼主你好。
这个计算有点麻烦。
最近忙。你可看看《齿轮手册》中“其他渐开线齿轮传动”一段，或有启发。

chong345

楼主你好。
这个计算有点麻烦。
最近忙。你可看看《齿轮手册》中“其他渐开线齿轮传动”一段，或有启发。
woodee 发表于 2009-11-23 13:18


登录/注册后可看大图

我一直在找你呀版主，这个东西希望你有空真的能指点一下。

hms1001

這是錯交軸齒輪組(蝸桿蝸輪組也算是一種錯交軸齒輪組，只不過它的軸交角=90度，且蝸桿的移位係數通常=0)。
你的問題可以解答，但必須先知道，
M=1.6與 節距CP=5 所指的是軸向規格或法向規格，而且目前這兩個數據稍有出入。
還有在錯交軸齒輪組裡壓力角是很重要的參數，必須交代清楚。我假設你的是20度。

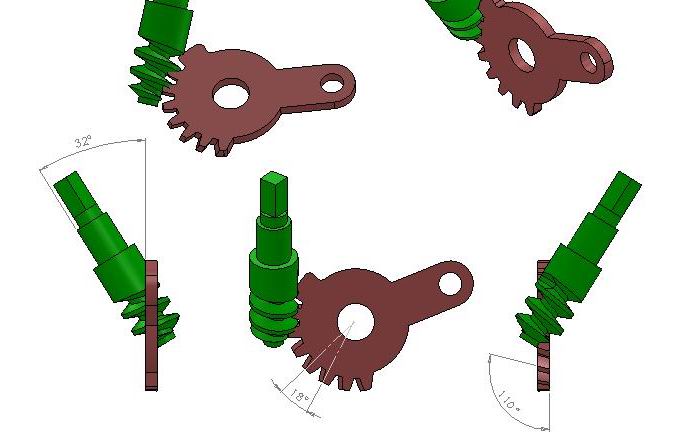

還必須留意，圖上標示32度，在齒輪組錯交軸的軸角標示是另一個角度58度。(這裡可能是你一直計算不出來的原因)
我嘗試計算一下，你的測量數據與計算值差異不大。
希望我的回答令你滿意。

chong345

版主，请帮忙不要让这个贴沉下去了，要顶出计算方法来。谢谢！

chong345

各位大哥，我自己算了一下，不知对不对，帮我看看。谢谢！
1.蜗杆
d顶=m(q+2), d顶=12.6 , 取m=1.6,得出q=5.875
d分=mq=1.6*5.875=9.4
d根=d1-2hf1=9.4 -2(ha*+c*)m=9.4 -2(1+0.125)1.6=5.8 (与样品一样)
2．蜗轮
1）. a中心距=m/2*(q+Z2+2x2),a中心距=21.3，Z2=20,m=1.6,得出变位系数x2=0.375
2).d分=mZ2=1.6X20=32
   中圆直径dm2=d2+2mx2=32+2*1.6*0.375=33.2（啮合）
3). d根=d2-2hf2=32-2hf2=32-2*(1.2-0.375)*1.6=29.36（和样品一样）
4). d外≈da2
  da2=d2+2ha2=mZ2+(1+x2)m=1.6*20+2*(1+0.375)*1.6=36.4（比样品大了0.6）

backbone1999

你的斜齿板是冲压件么？实物和你的3D图出入大么？是哪里的设计啊！以前我们也遇到齿板的设计，几乎参数不可测！与之啮合的齿轮经过修型设计，比较特殊！当然和你这里的情况不一样，我想压板的制造误差应该比较大吧，所谓的交错轴设计算法在手册中有提到，主要满足的是假想公共齿条上参数（压力角，齿向）一致。

backbone1999

蜗杆的LEAD ANGLE似乎是12度，螺旋角是78度，斜齿轮的螺旋角是20度，两者轴交角是58度。你的计算没有考虑么？
