行星轮减速箱的设计

aijun730

24v直流电机用，传动比为i=7.25，模数为0.7。采用NGW型式，是设计一级行星减速还是设计二级行星减速比较合理？要是太阳轮和齿圈的齿数确定，如何设计行星轮的齿数，采用几个行星轮比较合理？设计时，传动比可以有点偏差，谢谢各位大神，急用呢。

minzi

你问的问题很复杂，不可能几句话就能说明白的。首先要看使用要求，如安装和外形尺寸，直径和长度。
再就是根据电机的输出转速和功率，计算输出扭矩，采用什么材料和工艺等，以确定减速装置的级数和
行星轮的个数。这些都需要反复计算后才能确定的。一般来说直径小，做一级紧张些，做两级要长一些。

niuershiye

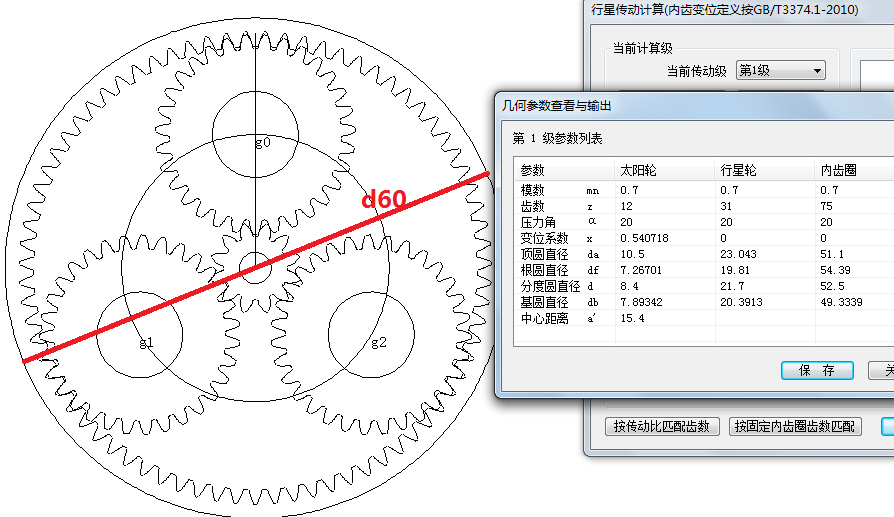

设计1 或者 2 级 ， 要看具体情况，数比7.25 可以设计一级，但是 外径 需要到60 。
设计 2级的 也可以 ，第一级用3个行星轮 ， 第二级 扭矩大，可以考虑增加行星轮。

hyfjy

主要考虑电机的转速，如果过高的话，设计二级较为宽松，如果电机的转速不过高，一级也未尚不可。

qdtruck

转速是多少？

qdtruck

功率是多少？

284618282

本人认为设计一级减速比较好，没有必要做2级，你的减速比是7.25，采用2级的话浪费时间，材料，等等，

hyfjy

284618282 发表于 2013-9-6 06:04


登录/注册后可看大图

本人认为设计一级减速比较好，没有必要做2级，你的减速比是7.25，采用2级的话浪费时间，材料，等等，

设计的目的是最终为了使用,如果使用不好,一切努力都是空的,故设计一套机构,首先得以实际的情况为最后设计的依据,设计不是拍脑袋一拍就灵的,不弄清所有先决条件,匆匆下结论都是不可靠的,当然,如果知道给出的所有条件,或者用户指定某种设计要求,或者最后猜的条件与事实正好完全相符,等等,那就另当别论了.

284618282

hyfjy 发表于 2013-9-6 07:34


登录/注册后可看大图

设计的目的是最终为了使用,如果使用不好,一切努力都是空的,故设计一套机构,首先得以实际的情况为最后设计 ...

难道楼主给的条件不够明确？

cys150858

首先，NGW (或稱 2K-H) 應該是目前市面上最常見的行星減速機型式，小模數行星技術成熟，生產廠家很多，已經接近是一種標準品，價格也很便宜。除非您是要自己生產行星，否則建議您買一個最快，無須再花時間從頭思考怎麼設計。

不知道妳的電機馬力多大，若依你所定模數 0.7，這個牛爺已經幫我們算出來了，外徑大約是60mm。所以如果整數 7 比你可以用，並且電機軸心小於14，馬力小於400W，轉速3000rpm以下，那麼市面上任何廠牌的行星，精銳，利茗，世協，品宏，聚盛，晶傑，鼎鎰，湖北，漢鑫，鈕斯達特... 規格 050，060，070 的你都可以直接買來用，一級的就可。直齒或螺旋齒都行。把馬達相關幾何尺寸給行星廠家，他們會幫你把馬達連接板配好。如果你電機軸心小于14，他們會給你襯套。單級七比並非稀有比數，大部分廠家應該都有庫存，短則三天，長則七天內一定可以交貨。
