求助；直齿锥齿轮非零变位计算

吕世祥

woodee版主好，有时间的话，希望您对非零变位与零变位的计算的主要区别开讲，坐板凳听，谢谢！

woodee

回复 11# 吕世祥

我以前发过贴：
https://www.gearbbs.com/forum.php?mod=viewthread&tid=6703&highlight=

along2004386

回复 10# woodee


    我计算之后小轮的分度锥角是29.84475228，压力角是28.074，模数1.065，“节圆”齿厚1.827，变位更大了，不知对错。

woodee

回复 11# 吕世祥

我基本明白你的计算思路了：你图纸中的给出的是节圆锥角，不是分度圆锥角。
这个没问题，因为球面渐开线没变，只是变变相应参数而已。

可改为：
A=24.29087842°
M=4.746563927
X1=0.158530229；X2=-0.158530229
Xt1=0.014816278；Xt2=-0.014816278
这样，节圆锥和分度圆锥就重合了：32.00538321°以及57.994616792°。


你再算算吧。

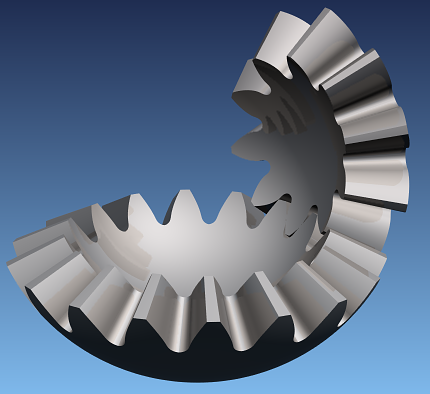

还有上边3D模型没给xt，下面为准：
BG1016.rar (459.47 KB, 下载次数: 52)

2009-11-16 12:38 上传

点击文件名下载附件

woodee

回复  woodee


    我计算之后小轮的分度锥角是29.84475228，压力角是28.074，模数1.065，“节圆”齿厚 ...
along2004386 发表于 2009-11-16 11:05


登录/注册后可看大图

没太明白你的思路，请再清楚点说明。
还有，“模数1.065”是否错了？

along2004386

回复 15# woodee


    图个方便，我是按照原始模数为1开始计算的，其实只要给出分度锥角就行了。为了计算齿厚等参数，先在其他软件中
计算当量齿轮，然后用计算出来的参数（节圆模数，节圆压力角，节圆齿厚等）导入球面渐开线方式画锥齿。

woodee

回复  woodee
...为了计算齿厚等参数，先在其他软件中计算当量齿轮，然后用计算出来的参数（节圆模数，节圆压力角，节圆齿厚等）导入球面渐开线方式画锥齿。
along2004386 发表于 2009-11-16 14:43


登录/注册后可看大图

方法应该是对的。

我没用当量齿轮概念，都是在球面建构中计算的。

吕世祥

感谢朋友们的热心相助！学习了

hucl45

渭阳柴油机厂主编“直齿圆锥齿轮”，国防工业出版社，介绍非零变位圆锥齿轮计算。

sunna82

我看了图纸跟我们有一对齿轮要开发的差不多，能教教我吗，怎么搞的图？
