求助高手一个内齿轮模数的确定

elm028

小松PC-200-8上的一个内齿圈，齿顶圆1078mm，齿数96齿，压力角27°，全齿高大约23.5，无法确定其模数，忘高手指教！

elm028

高手赐教啊

niuershiye

小松PC-200-8上的一个内齿圈，齿顶圆1078mm，齿数96齿，压力角27°，全齿高大约23.5，无法确定其模数，忘高 ...
elm028 发表于 2009-11-14 21:02


登录/注册后可看大图

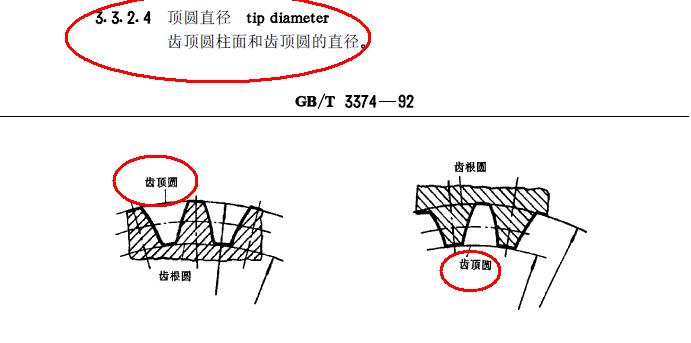

    需要搞清楚 ，内齿的齿顶圆的定义 ：

elm028

如题，大哥，内齿圈的齿顶圆就是非常奇怪，所以模数都不好确定了

niuershiye

如题，大哥，内齿圈的齿顶圆就是非常奇怪，所以模数都不好确定了
elm028 发表于 2009-11-16 08:54


登录/注册后可看大图

    到底你给定的齿顶圆，符合还是不符合上述标准定义 ？？

elm028

小弟做机械设计三年，虽然不算精通基本的东西还是了解的，我只是想知道，变位系数达到+2是否可行

woodee

我只是想知道，变位系数达到+2是否可行
elm028 发表于 2009-11-18 22:32


登录/注册后可看大图

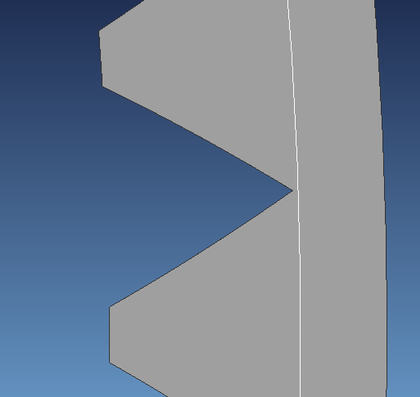

我的看法，X=+2对于大齿数内齿轮，个别时候可行。
但此处恐怕不行，因为A=27，已经够大，再大变位，齿槽太尖：


A=20，似乎还可行：


除非必要，才选取大变位系数。因为大变位系数，实际等同与大压力角，会造成径向力加大、啮合系数减低等问题。

elm028

我想了个最笨也是最有用的办法，把齿圈放到插齿机上，换上相应的道具，道尖一直进到齿根圆，走了两圈下来，齿面没有被切到（齿轮本身有些小小的磨损了）所以我就确定了，谢谢各位大虾啊，呵呵

zdl

你怎么知道是27°的，如果知道压力角的话，可以利用外齿轮计算模数

chenmiaooo

我想了个最笨也是最有用的办法，把齿圈放到插齿机上，换上相应的道具，道尖一直进到齿根圆，走了两圈下来， ...
elm028 发表于 2009-11-22 10:19


登录/注册后可看大图

    你这个方法太牛了啊 ！
