[讨论] 锥齿新人:锥齿轮的背锥是哪个角啊?

[复制链接]
发表于 2013-9-3 16:40 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x
本帖最后由 yccando06 于 2013-9-3 22:23 编辑

锥齿新人求教:
查了资料有点矛盾啊
背锥角到底是哪个啊

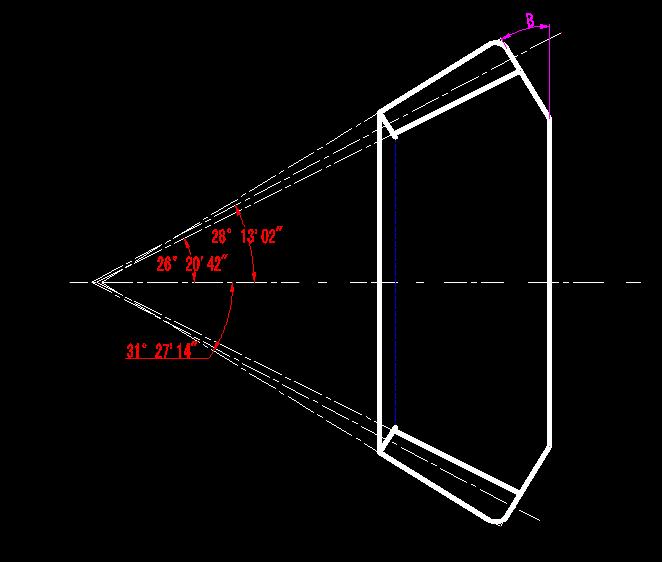

1.是角度B,还是90度?
2.还有在机加工时车出来的这个角度B ,是否能转化成分度圆的角度(28度13分02秒)?
3.在加工角度B时,直齿锥齿轮与弧齿锥齿轮是否有区别?



发表于 2013-9-3 20:37 | 显示全部楼层
锥齿轮的背锥角只是计算时的一个理论值,在实际生产时,有时做成大外圆,有时控制的不是十分严格,这个齿坯上的实际加工角度不能做为分度圆的计算角度,分度圆的计算角度是在设计时计算得到的一个理论值,一般在面锥及背锥较准时,是测量齿厚的一个基准,而实际在生产时,通过控制啮合间隙来控制齿厚是常用的办法。作为齿坯加工,要按图加工,在不同的齿轮齿形加工时,如果要测量,也必须弄清那些部位是准确的尺寸,那些已经不是设计值了,才能加工出合格的产品。
 楼主| 发表于 2013-9-3 22:25 | 显示全部楼层

请问费老师

面锥角是哪个?


点评

相当于齿顶的那个锥面与轴线之间的夹角,在等顶隙的设计中,一般不通过锥齿轮的锥顶点.  发表于 2013-9-4 07:22
发表于 2013-9-4 07:28 | 显示全部楼层

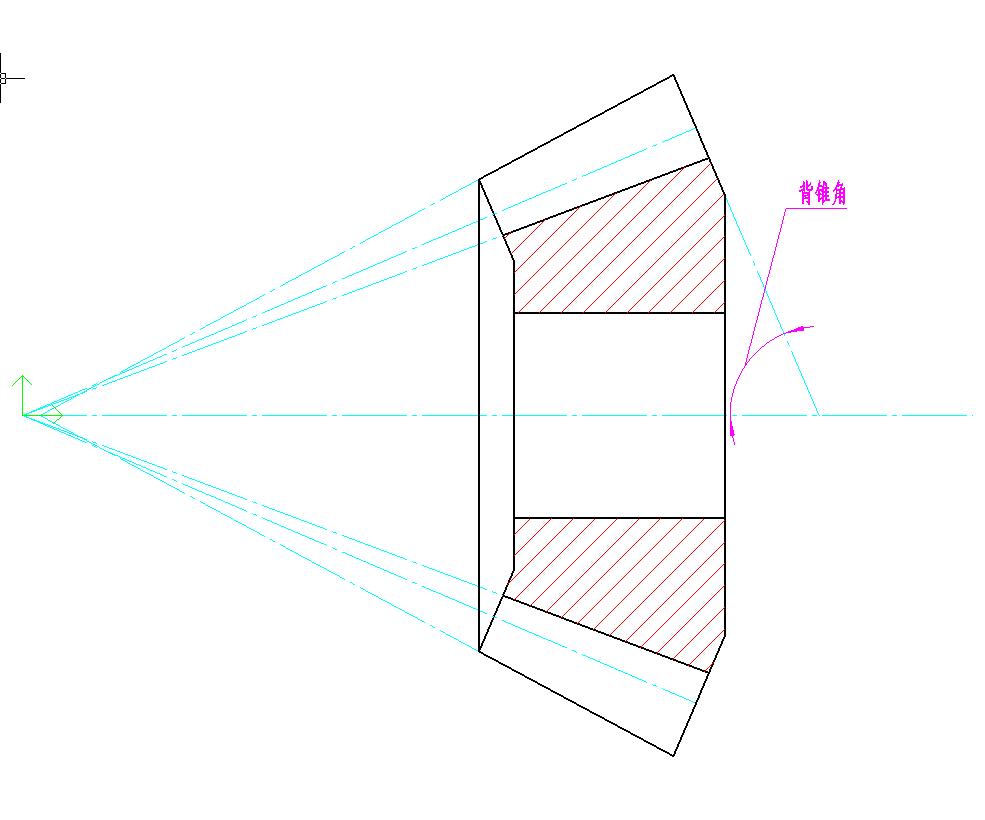

背锥角应该是图示的角度,背锥母线与中心线的夹角.
发表于 2013-9-4 08:20 | 显示全部楼层
hyfjy 发表于 2013-9-4 07:28
背锥角应该是图示的角度,背锥母线与中心线的夹角.

早啊费老

 楼主| 发表于 2014-1-15 10:06 | 显示全部楼层
本帖最后由 yccando06 于 2014-1-15 16:33 编辑

网上查的,费老

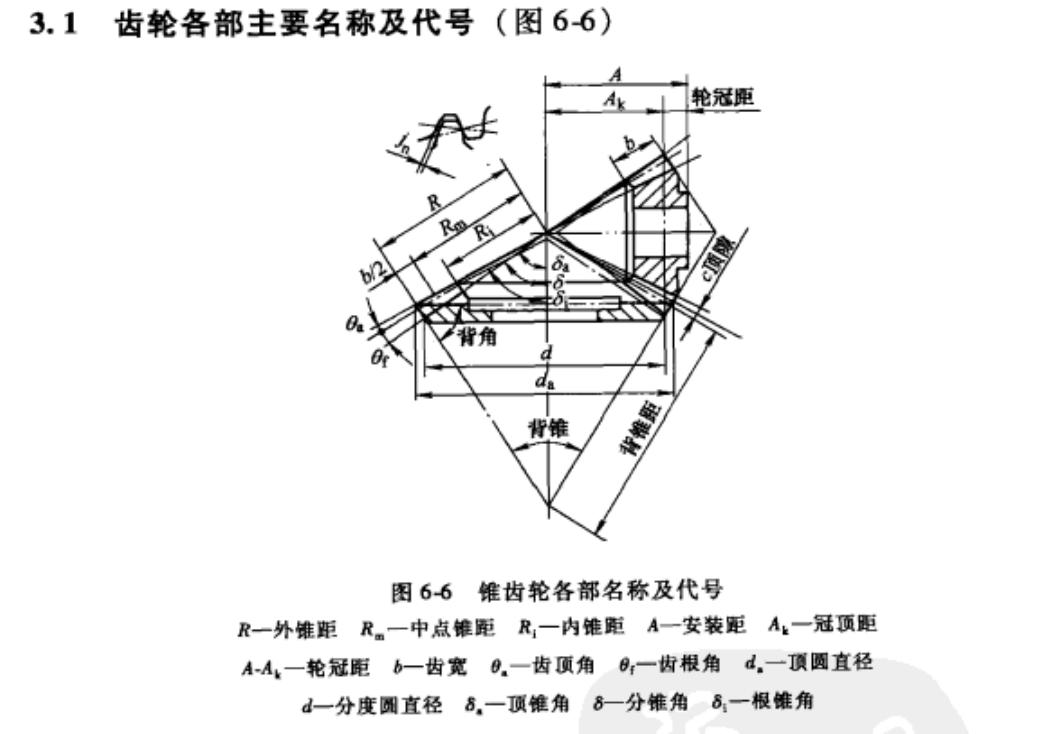

锥齿轮的五个锥面和四个角
1、节锥:是一个假想的圆锥,与锥齿轮同一个轴线,锥顶位于两轮轴线的交点上。一对锥齿轮运转时,在节锥表面上没有相对滑动。节锥是锥齿轮传动中的重要因素之一。
2、背锥:在齿轮的大端垂直于节锥的锥面,背锥的轴线与齿轮的轴线重合。背锥与节锥相交于节圆上。在分析锥齿轮的传动和计算时很有用。传动平面就是背锥的切面。
3、面锥:指包括锥齿轮齿顶的锥面。面锥的位置误差,直接影响到齿的高低和齿顶间隙的大小。面锥与背锥相交圆叫做轮冠。理论外径就是指轮冠的直径而言。
4、根锥:是一个假想的圆锥,锥面与锥齿轮齿根表面相切。切齿时的安装角一般是使刀顶回转端面与根锥表面相切。
5、前锥:位于锥齿轮轮齿的小端处,垂直于节锥的锥面。前锥是确定小端轮齿尺寸的锥面。有的时候在小端并不按前锥锥面车制。
    以上是锥齿轮中的五个锥面。下面是锥齿轮中的四个角度。
6、节角:是指锥齿轮轴线和节锥母线间的夹角。相交轴线齿轮两轮的节角之和等于轴线交角
7、根角:指锥齿轮轴线和根锥母线间的夹角。一般切削时安装角等于根角。
8、面角:指面锥母线和轴线间的夹角。面角的制造准确与否将直接影响齿顶间隙甚至于产生干涉。
9、背角:指背锥母线和回转平面间的夹角,一般等于节角。


第9条先做个疑问,看是否等于另一角的节锥角??

发表于 2014-1-15 10:40 | 显示全部楼层

背锥角

本帖最后由 hyfjy 于 2014-1-15 10:43 编辑
yccando06 发表于 2014-1-15 10:06
网上查的,费老

锥齿轮的五个锥面和四个角


最后一句错了,如果是“另一个齿轮的节锥角”,倒还有一定的依据,如果等于本齿轮的节锥角,那肯定只有在1:1的传动齿轮中才会出现,因为背锥角与节锥角之和等于90度。,请注意在锥齿轮上所有指的角,都是与轴线间的夹角。
发表于 2014-1-15 11:56 | 显示全部楼层
我来一一回答你吧:
1、背锥角是你图纸上的B角(但是得与轴心线相交的夹角),这是有严格的说明的,这个角度和另外一个配对齿轮的背锥角要形成180°的(GB12371-90)。
2、背锥角肯定是不能加工节锥角的,背锥面一般严格意义上是有行为公差要求的。
3、区分直尺锥齿轮和弧齿锥齿轮简单就是区分螺旋角,背锥都是有的。

点评

背锥是个理论计算尺寸,往往测量值会标在这里,但也有把背锥做成圆柱的,大轮小轮都有,故这时图中标出的测量值就不容易测量到了,得以啮合间隙为依据来控制成对齿轮的齿厚。  发表于 2014-1-15 20:04
 楼主| 发表于 2014-1-15 16:34 | 显示全部楼层
hyfjy 发表于 2014-1-15 10:40
最后一句错了,如果是“另一个齿轮的节锥角”,倒还有一定的依据,如果等于本齿轮的节锥角,那肯定只有 ...

先记下了,在去学习学习了
 楼主| 发表于 2014-3-27 10:50 | 显示全部楼层
ranhlong 发表于 2014-1-15 11:56
我来一一回答你吧:
1、背锥角是你图纸上的B角(但是得与轴心线相交的夹角),这是有严格的说明的,这个角 ...

新看到的,更正一下
