弧齿锥齿轮的接触形式

hyfjy · 发表于 2013-9-2 20:41

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

不久前曾有位研究生在探讨弧锥齿轮副啮合时，讨论是齿轮副以点接触还是以线接触，他提出的论点是曲面副都是由点接触进行在整个啮合过程中的局部接触的，我分析了弧锥齿轮副在啮合过程中，都以假想锥截面的锥形齿轮进行啮合，可以得出啮合迹线是线状的想法。近期根据这一想法对各截面的基锥截面进行内切线的计算，最后进行变换，得到一张应该是表明啮合迹线的一个曲面，如图：
把齿轮副隐藏后看到的迹线曲面，这是一个由各截面的啮合曲线组成的曲面。取色并半透明。

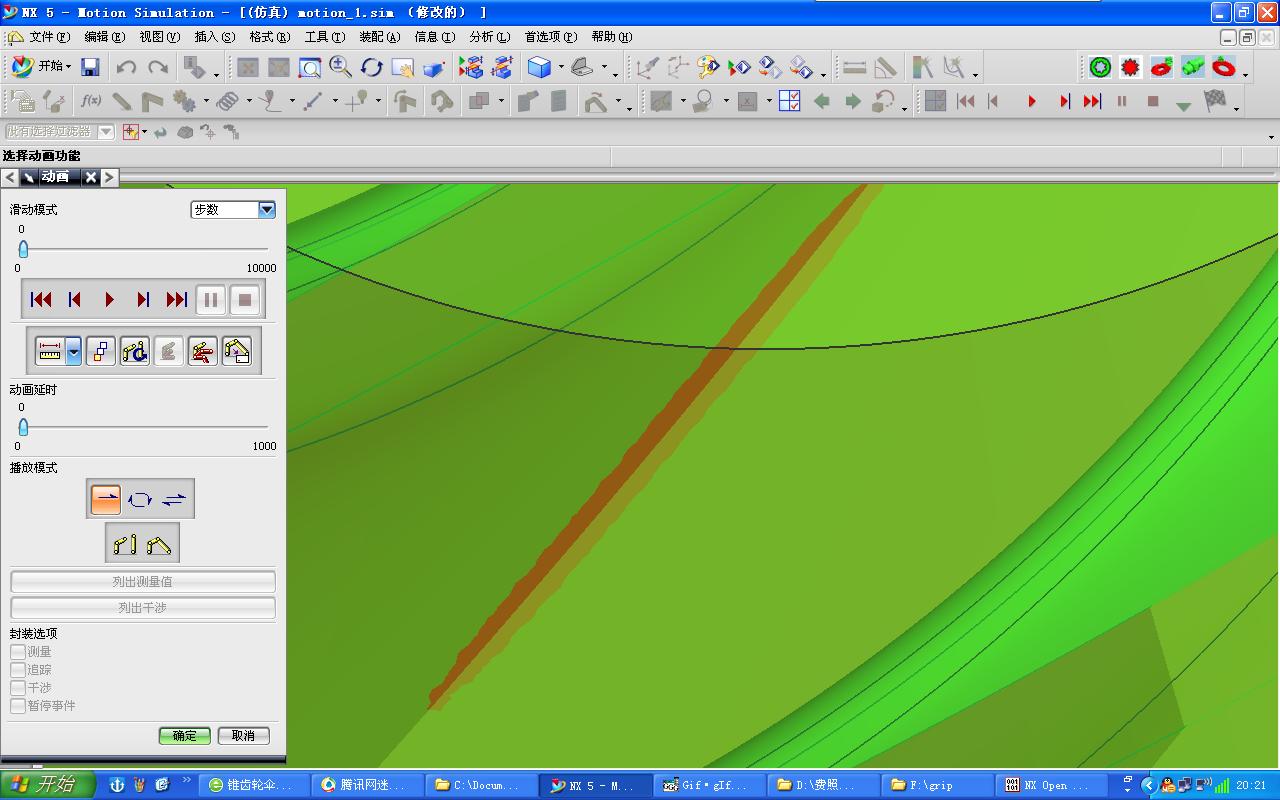

在静止的位置可以较清楚地看到这个曲面通过啮合区，成线状。

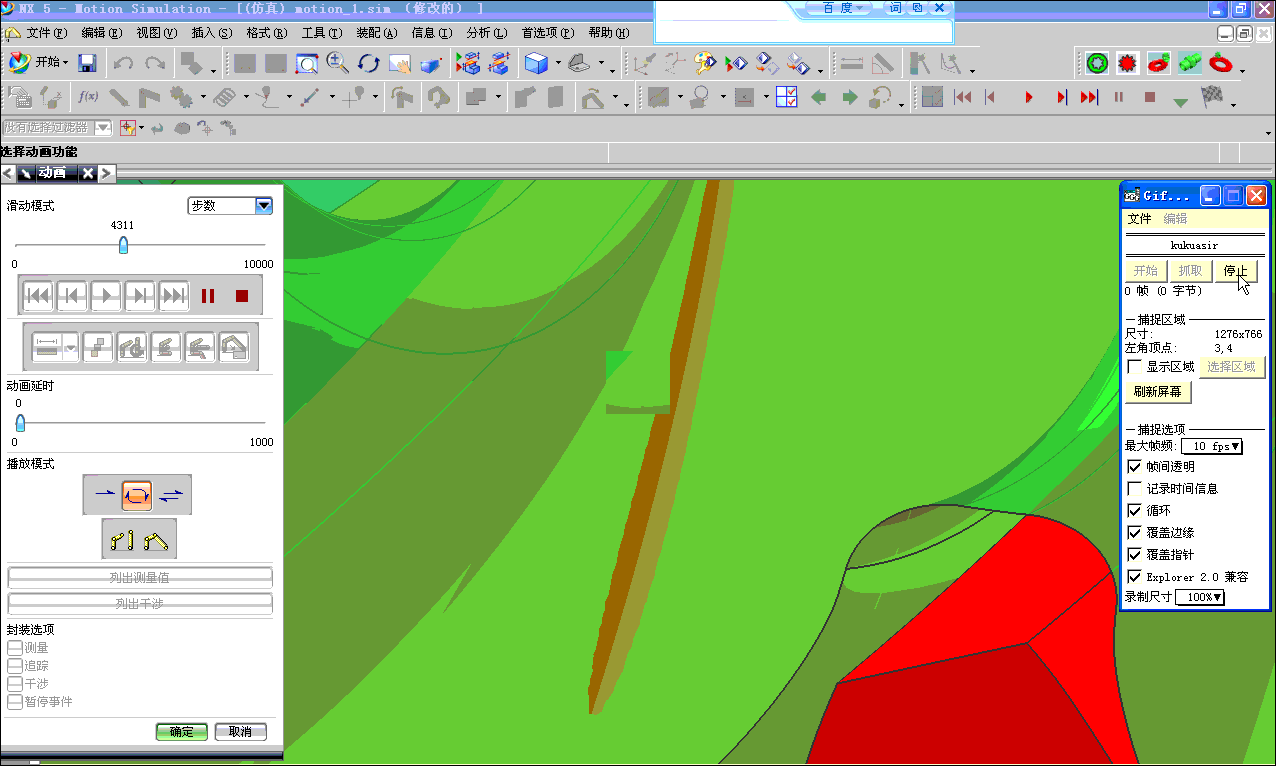

运动仿真过程啮合区一直处于这个曲面的交线上


因为弧锥齿轮的齿面进行了修形，故这条迹线在啮合区的最二端有左右偏摆的情况。

Hypoid007 · 发表于 2013-9-9 09:07

你这个是什么样的齿轮齿面和加工方法？如果是探讨理论接触是点还是线，你这样的模拟是不精确的。

rocketing · 发表于 2013-10-11 14:06

楼主太强大了!!

doris · 发表于 2013-10-11 16:39

太卡了，不怎么好看清楚

hyfjy · 发表于 2015-11-9 21:32

doris 发表于 2013-10-11 16:39

登录/注册后可看大图

太卡了，不怎么好看清楚

是的，动画做得大了些，直接在网上看如果网速低，就会很卡，下载后在自己的电脑中可以看得很清楚的。谢谢关注。

von_009 · 发表于 2015-11-13 13:53

请问一对圆弧锥齿轮传动中，单自由度传动的锥齿轮副的接触区(电动工具)与双自由度的齿轮副（车桥）的接触区位置及接触特征有什么区别吗?

joe3894510 · 发表于 2016-11-6 10:00

楼主很牛啊
