闲来无事，今天无意点到伊四来福的网站http://www.islive.com.cn/110.html，发现一个非常熟悉的图片

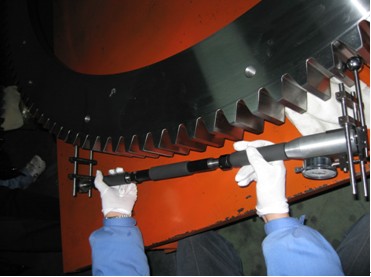

仪器左侧的量球是2个，量仪简介    该量仪适合于分度圆300mm以上的内外齿跨棒距和公法线的测量，目前在风电，火电，大型机械行业内广泛使用，最大可对分度圆6000mm的内外齿跨棒距的测量。同时该量仪同样用 在大齿轮公法线尺寸的测量上。
      该产品是维斯塔斯的产品软齿面，W16=763.6土0.14，该公司认可的公法线测量仪器就是带量球（26.88=1.68*16）的公法线千分尺。但是这种方法测量公法线不对啊！！论坛里有http://www.gearbbs.net/thread-8609-1-1.html讨论。大致计算公法线如13楼版主阿懵 所说那样计算。公法线测量的原理大概大家都知道啊！
    以前刚看到就和公司里的人说这种量法得出的数据时错误的（钢球所在直径位置与卡尺所测量的直径位置不一致），结果上面的人说用户的要求是无法更改（包括工艺上的测量仪器就是这个），倒，用校过的1米卡尺和测量这种仪器（公司只有一把）量出来有差别！没办法只有将错就错了，私底下给操作工交代公差压缩了一部分。

  发图的目的就是问大家大齿轮公法线尺寸的测量能用该量仪吗？？

libiao

个人认为测量原理符合公法线长度的定义，但没用过这种量具
我们最大只加工过1600mm的齿圈（滚齿、磨齿），
富有经验的老检验师傅用鉴定过的游标卡尺测量，符合客户要求。

lalawo

libiao 发表于 2013-9-2 17:53


登录/注册后可看大图

个人认为测量原理符合公法线长度的定义，但没用过这种量具
我们最大只加工过1600mm的齿圈（滚齿、磨齿）， ...

公法线测量时要求测量平面在齿轮的节圆附近且与左右齿廓相切，而相切点难道正好是是26.88量球所处圆上？明显不是！

鑫盛齿轮公司

别人用这种方法测量应该有他的道理，只是我们还没有想到罢了

lihutou

应该可以测量。如果齿轮没有齿廓修形，并且齿廓精度不是很差，就可以测量。注意到量具上有个指示表，移动该侧球在齿廓上的位置，读取最大值。

wangjq2008

第一次看到有这样的公法线卡尺。从理论上看，不错。根据渐开线原理，在渐开线有效齿面上测得的公法线处处相等。一端有二个测头使另一端的测头总是保持在齿宽的中间，测得的值是齿宽中部的数值。这个值能纠正一些齿向误差产生的测量差(若一侧齿向误差大，在齿宽的两端测得的公法线值就有误差，而这种卡尺测得的值基本上是中间值)

hyfjy

如果测量是最大值,就是公法线,公法线是二个齿廓间的法线最大值.

fanlj

斜齿且螺旋角较大可能就测不了

lalawo

hyfjy 发表于 2013-9-3 07:36


登录/注册后可看大图

如果测量是最大值,就是公法线,公法线是二个齿廓间的法线最大值.

        费老说的对，公法线是二个齿廓间的法线最大值。按公法线中线（763.6）转换跨侧棒间距计算=790.462  ，实际测量需要对尺寸减量棒值（26.88）=763.582。我发帖的目的就是  “该量仪同样用 在大齿轮公法线尺寸的测量上”，提醒大家需要转换。
         可能大家认为差一点没关系，老外是只认数据的（该产品每一件需要提供齿形检测报告、尺寸、表面粗照度）。尺寸出入太多，就会出现尺寸真实性问题。

HBTIANZE

原则上只要能测出最大值就是公法线的长度。
