行星齿轮（外齿合）传动

qq373309047 · 发表于 2013-9-1 16:39

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 qq373309047 于 2013-9-1 16:42 编辑

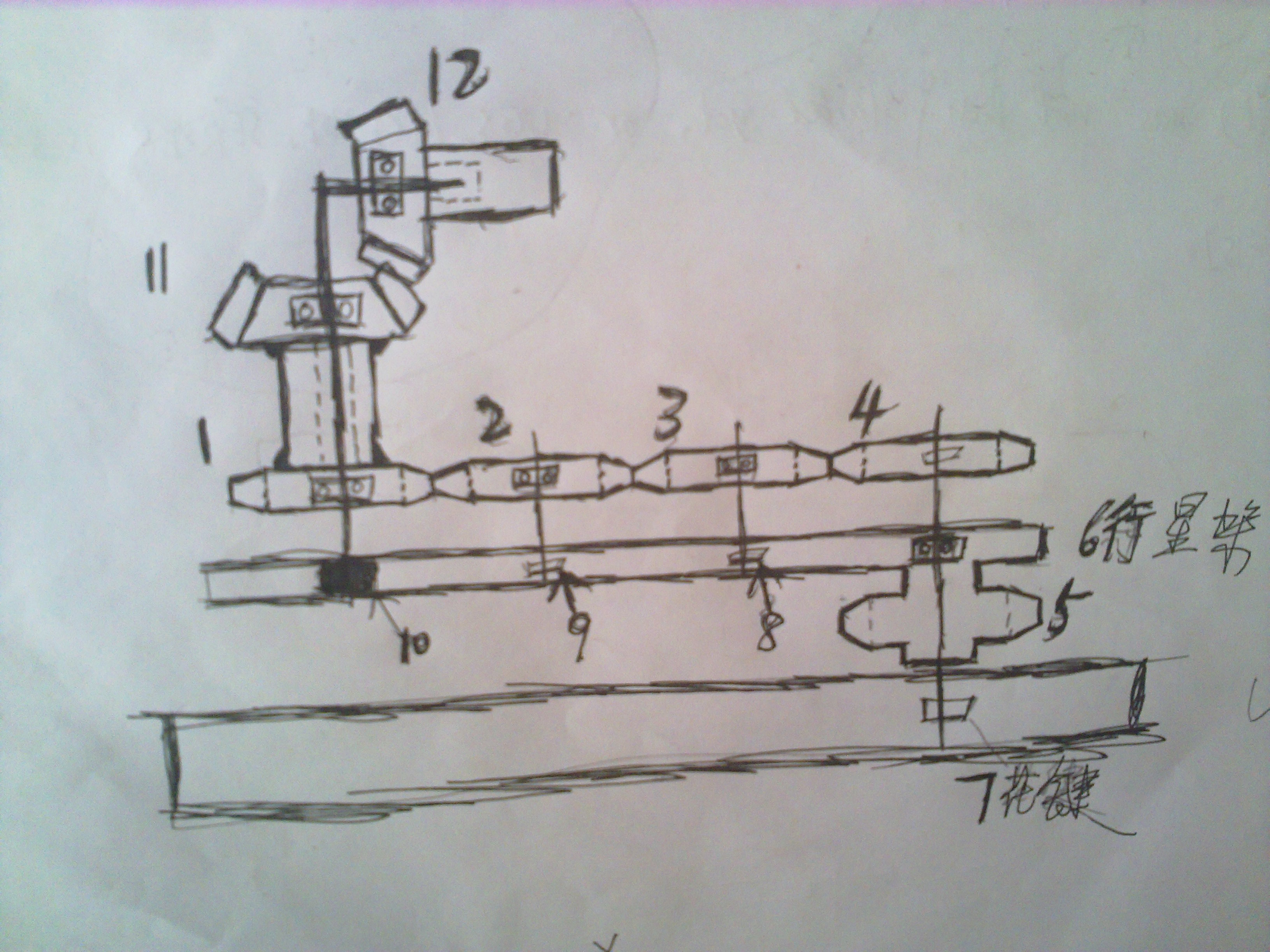

请大家帮我分析一下这个图是同速扭力放大的行星齿轮传动吗 12号齿轮输入力 5号齿轮输出力 7、8、9、10为花键 4号齿轮通过轴与底座固定连接

mrmrw · 发表于 2013-9-2 08:31

锥齿轮+平行轴齿轮传动系，和行星没有1毛钱关系！

qq373309047 · 发表于 2013-9-2 11:05

这个图是4号齿轮为固定太阳轮 1、2、3为行星轮 6号行星架带动5号齿轮转动是平行轴齿轮结构但不是固定平行轴齿轮传动

梦中的蕴量元 · 发表于 2013-9-2 13:22

楼主的图有点意思 1、2、3、11、12号齿轮上的小方块是什么花键还是轴承要是轴承还有点意思呵呵我是新手别介意

mrmrw · 发表于 2013-9-2 14:36

qq373309047 发表于 2013-9-2 11:05

登录/注册后可看大图

这个图是4号齿轮为固定太阳轮 1、2、3为行星轮 6号行星架带动5号齿轮转动是平行轴齿轮结构但不是固 ...

怎么说好那？？
您能不能绘制一个机构简图来表达？？
翻开齿轮手册行星一篇，您看看那些行星机构的简图，照着绘制一个不就能让人看懂是啥机构了？？？！！！！！！！！
**********
齿轮机构，在概念设计阶段最重要的就是机构简图，没有这东西轮系分析很难看出了！

mrmrw · 发表于 2013-9-2 14:39

mrmrw 发表于 2013-9-2 08:31

登录/注册后可看大图

锥齿轮+平行轴齿轮传动系，和行星没有1毛钱关系！

等高齿锥齿轮是从顶隙角度出发或者是轮齿的收缩形式定义的，变齿厚齿轮我没有搞过，但是手册中提到的似乎和等高齿不是一回事！

qdtruck · 发表于 2013-9-2 15:39

看不清楚！

qq373309047 · 发表于 2013-9-2 16:14

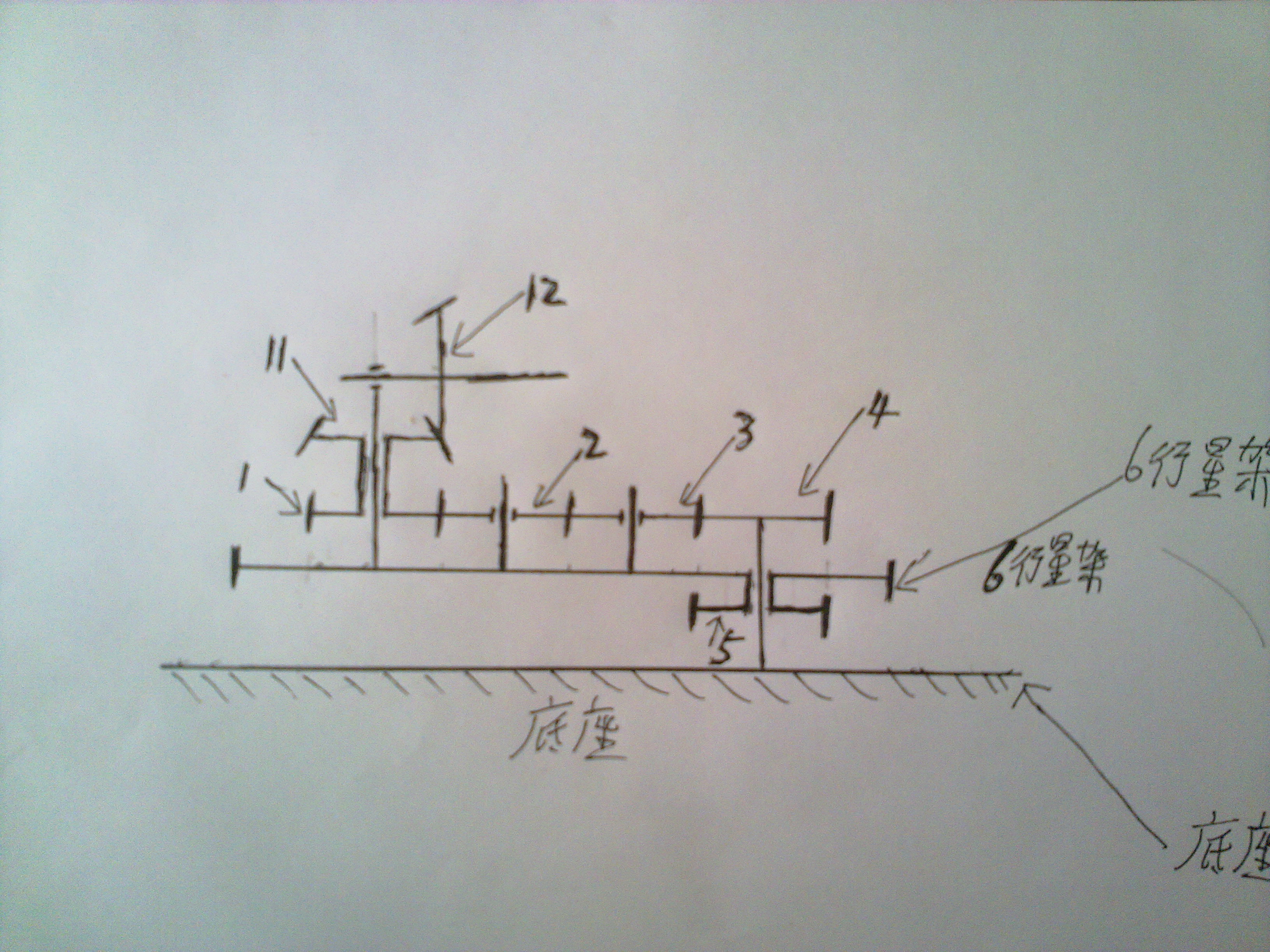

清楚的图片来了这是简化图

qq373309047 · 发表于 2013-9-2 16:21

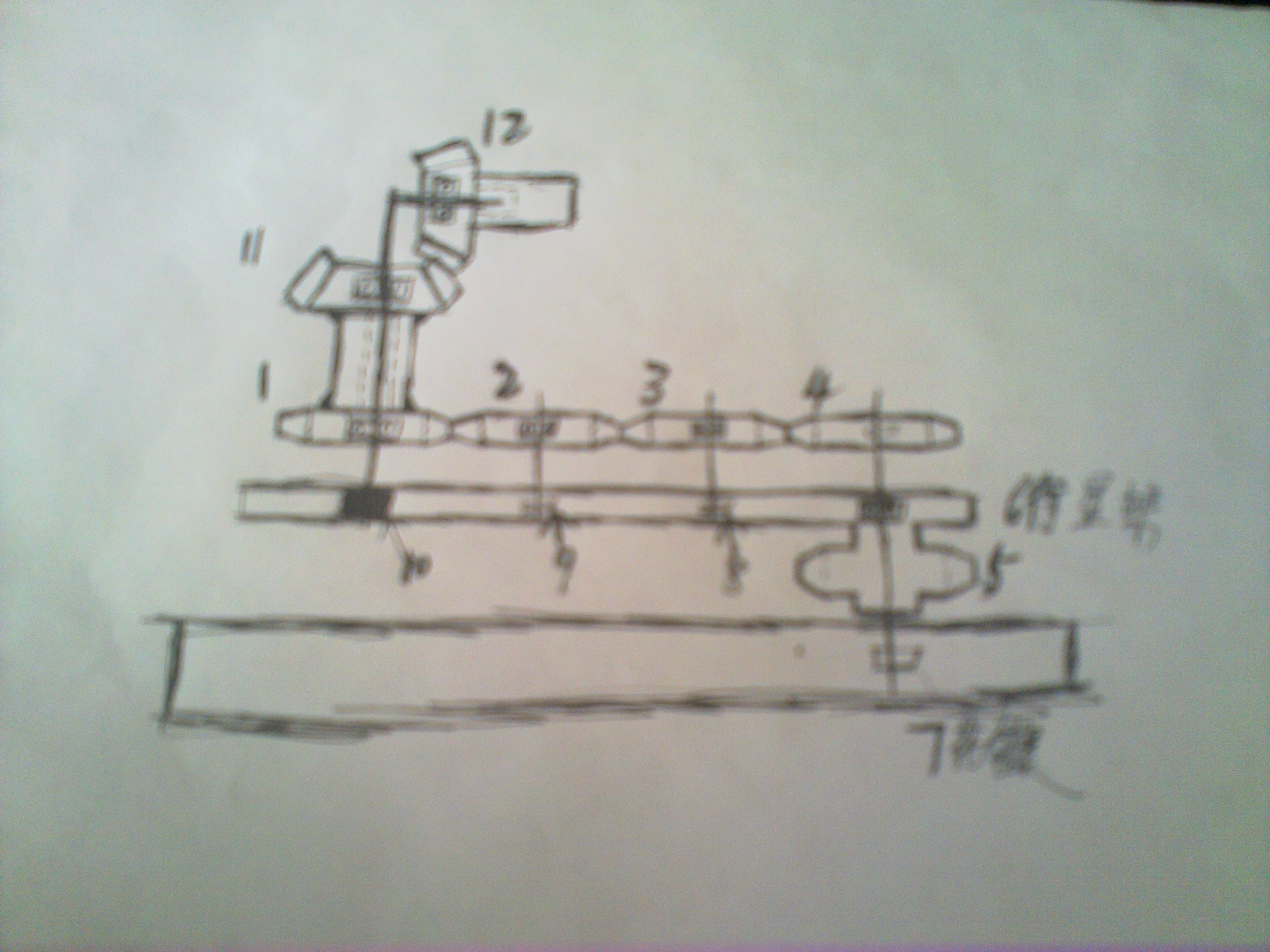

这张也清楚点

qq373309047 · 发表于 2013-9-2 16:31

图画的不太好大家别介意帮忙分析分析谢谢大家
