那位高人帮个忙，不胜感激！

可控硅

高人:) ：您能否帮我确定太阳轮Z=24  行星轮Z=11  齿圈Z=48 M=1.75 斜齿轮的几何尺寸？螺旋角您帮我定，还有另外一组：太阳轮Z=12 齿圈Z=36 行星轮Z=11的几何尺寸！我自己动手算和软件的结果比较总是不一样，实在没招了，请老师帮忙！

可控硅

是一个行星转向机构

hesheya

那你这个是行星架固定了？

niuershiye

高人 ：您能否帮我确定太阳轮Z=24  行星轮Z=11  齿圈Z=48 M=1.75 斜齿轮的几何尺寸？螺旋角您帮我定，还有 ...
可控硅 发表于 2009-11-12 12:56


登录/注册后可看大图

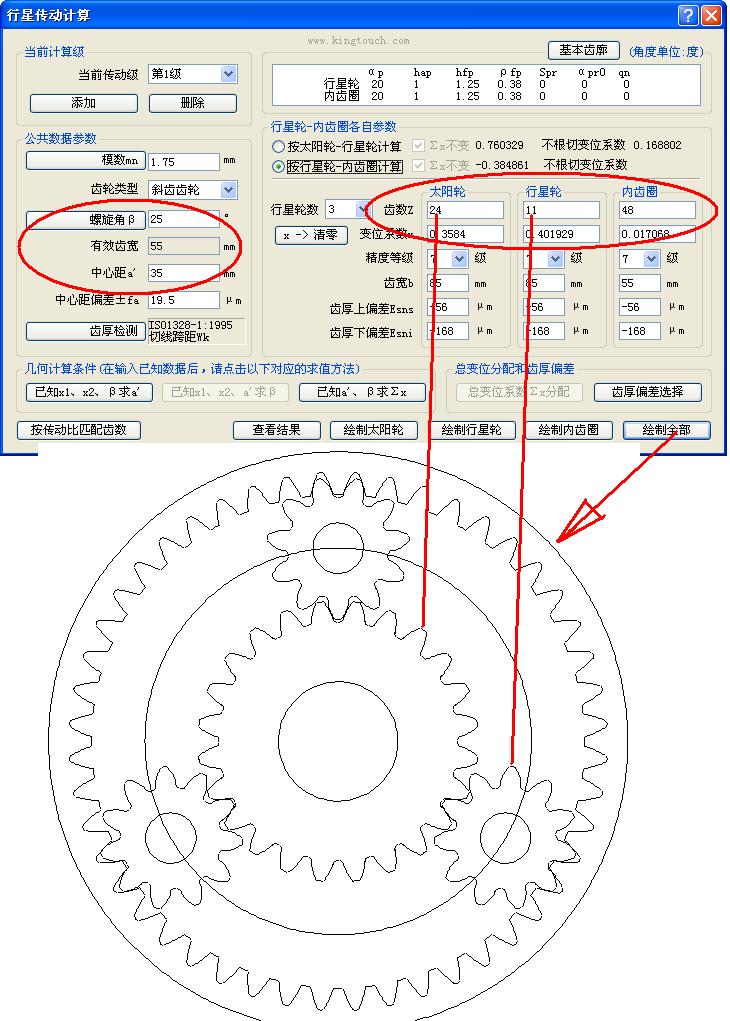

第一组  24-11-48  那组 ：

===============
第二组 ， 缺少的参数太多 ，不知道 怎么定 ！！！

可控硅

老师，用4个行星轮，配齿没问题的，我已经计算过传动比条件，同心条件，装配条件，邻接条件，已符合

您帮我算一下，优化不敢奢求，只要行星轮不根切就行！

可控硅

感谢版主，第二组帮我算一下，太阳轮Z=12 齿圈Z=36 行星轮Z=11 行星轮个数4，的几何尺寸，螺旋角，齿顶圆及齿根圆半径，变位系数，还有版主啊，我用您算的数据是否可以委托加工了呢？
第一组用3个行星轮，我要用4个，也满足同心，装配，邻接，和传动比条件，能更结实点儿是不是老师？

可控硅

我要用CAXA电子图版建模时，输入的是不是端面参数？
能把两组齿轮的几何尺寸告诉我吗，
何社，我给你的帖子里有一个原理图的链接，就是关于我要做的这个行星机构。

niuershiye

老师，用4个行星轮，配齿没问题的，我已经计算过传动比条件，同心条件，装配条件，邻接条件，已符合
可控硅 发表于 2009-11-12 15:11


登录/注册后可看大图

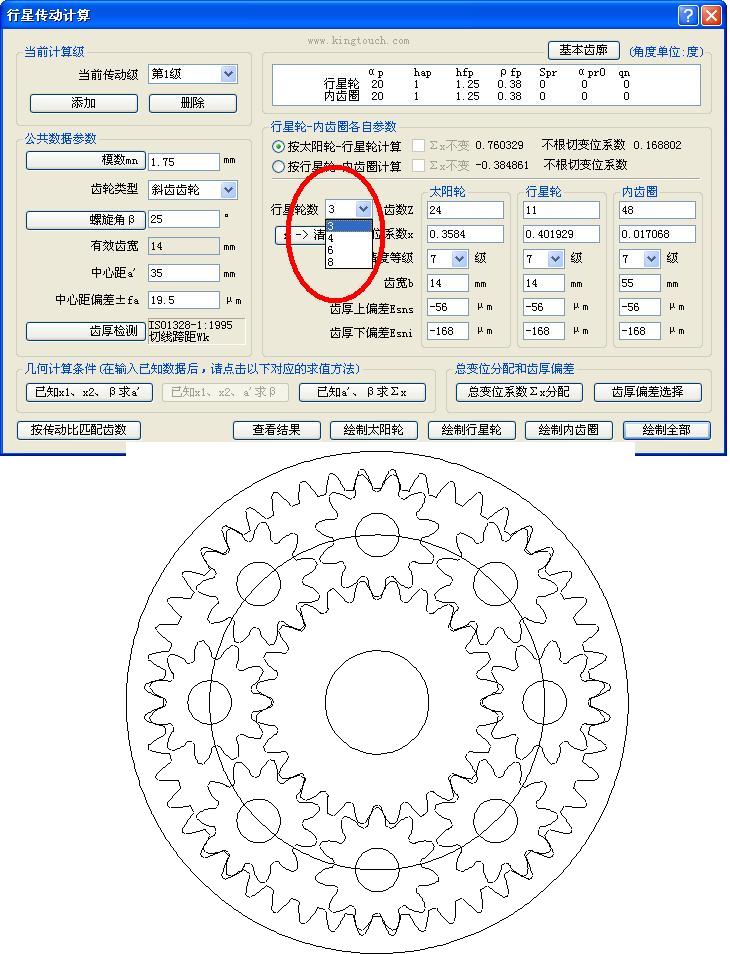

    这组数据，3、4、6、8 个行星轮都可以

可控硅

何社：其中一个行星架固定。

谢谢老师这么快回复！！！！！没有齿顶圆齿根园直径啊？还有另一组的？
老师，另外一族也帮我设计啊！还有。齿顶圆齿根圆直径

niuershiye

老师，另外一族也帮我设计啊！还有。齿顶圆齿根圆直径
可控硅 发表于 2009-11-12 19:57


登录/注册后可看大图

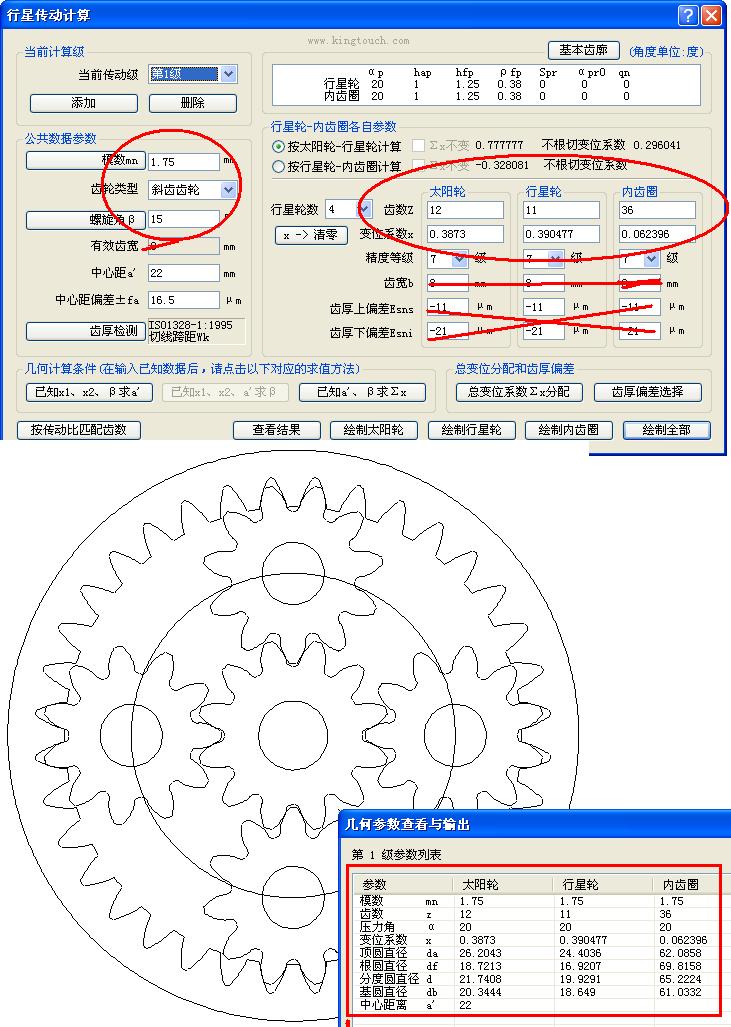

    再三追问，第二组的mn=1.75  , 螺旋角 这组按照 15度 ， 中心距按 22

    齿厚偏差没有选择 。
