求助斜齿轮的计算方式

l828q

有没有人有计算一对斜齿轮参数的程序，已知2个齿轮的中心距220，能传下吗？

niuershiye

一对齿轮，理解为 1：1 。
螺旋角可以按需要给定 。

hss218

一对齿轮，理解为 1：1 。
螺旋角可以按需要给定 。
niuershiye 发表于 2009-11-3 19:31


登录/注册后可看大图

惊人的发现，成大先-机械设计手册第五版第14篇齿轮传动
第31页计算齿轮变位的软件就是牛老师编的。。
膜拜。。
有图有真相。

l828q

回复 2# niuershiye


    你的那个计算程序能给我发一份吗？我还没有说完啊，模数是5的，传动比是3.19，一对齿轮，中心距是220，齿宽40

xunlor

[img][/img]

KISSsoft也可以做到！如下图。

niuershiye

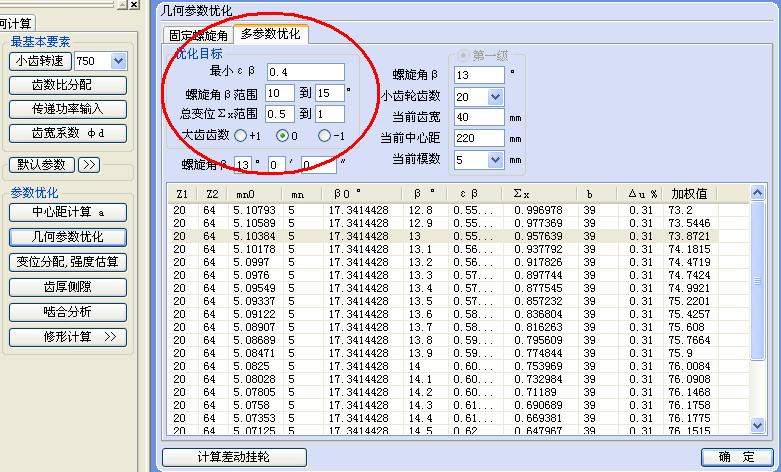

1> 确定螺旋角的范围，现在是 10--15度 （可以控制）

2> 确定总变位范围， 现在是按照德国西马克的规定 0.5--1.0

3> 由于齿宽较窄， εβ 规定的适当小一些，否则可能无结果 。
=====================


===============

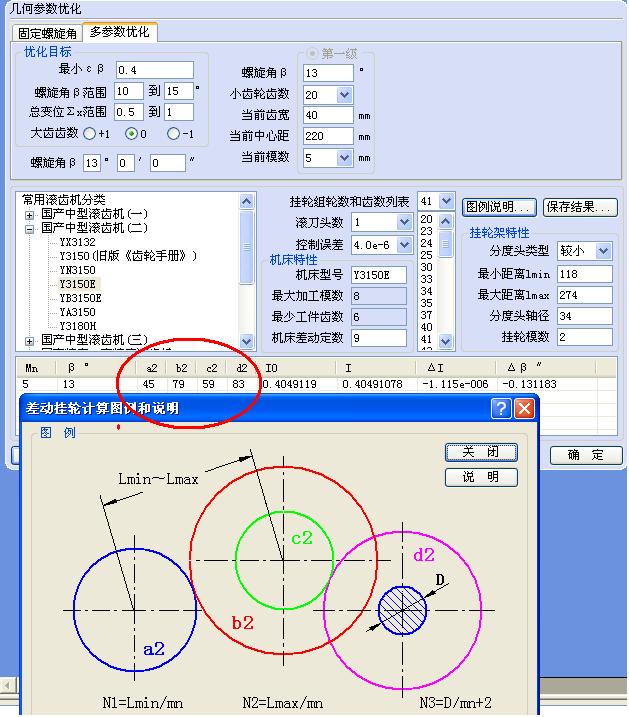

挂轮计算 （机床 有几十种可选）

l828q

回复 6# niuershiye


   对的，刚没看清楚

l828q

回复 6# niuershiye


    按20/64齿算，跨测齿数和公法线长度多少

niuershiye

回复  niuershiye


    按20/64齿算，跨测齿数和公法线长度多少
l828q 发表于 2009-11-4 10:57


登录/注册后可看大图

================

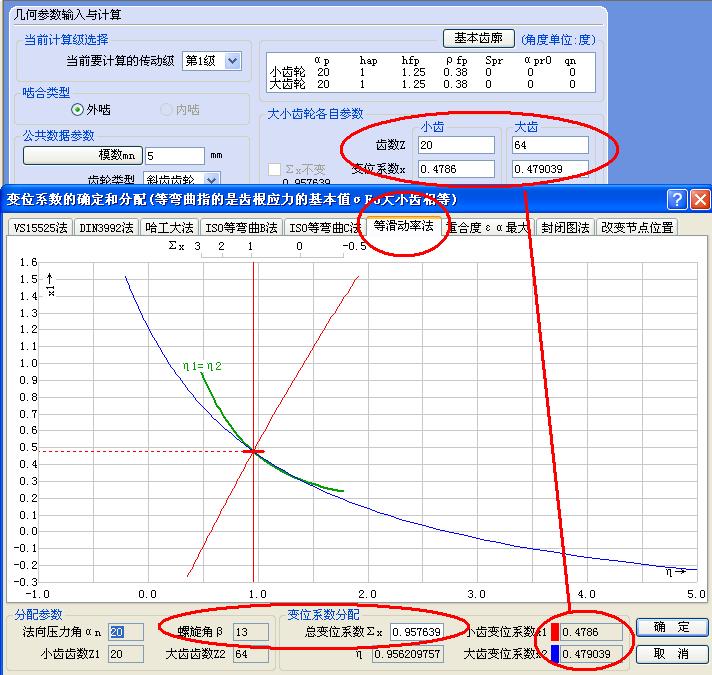

需要几个步骤 ：
1〉 按什么方法分配变位系数， 这里有九种方法，现在按照等滑动分配的 。

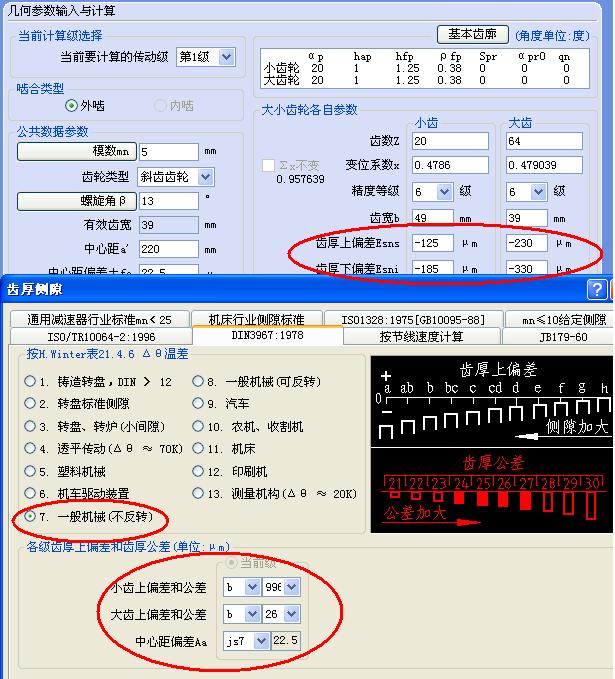

2〉确定齿厚上下偏差， 这里也有多种方法，现在按照 DIN 3967-1978 标准，按照一般机械确定的。



3> 进入齿厚测量 ；按照WK 的计算结果 。



======================

l828q

回复 9# niuershiye


    我按设计手册上的表查，你按64跨测齿数8，和20跨测齿数3算公法线长度，看和我算的是不是一样
你那计算程序能不能分享下啊
