大家帮我分析下这个传动的

59386429 · 发表于 2009-11-4 17:14

第一级都是固定不动的，齿套推动的时候，六个行星转动，然后推动太阳轮的

FES123 · 发表于 2022-11-15 17:33

看旧帖作题目，欢迎纠错。

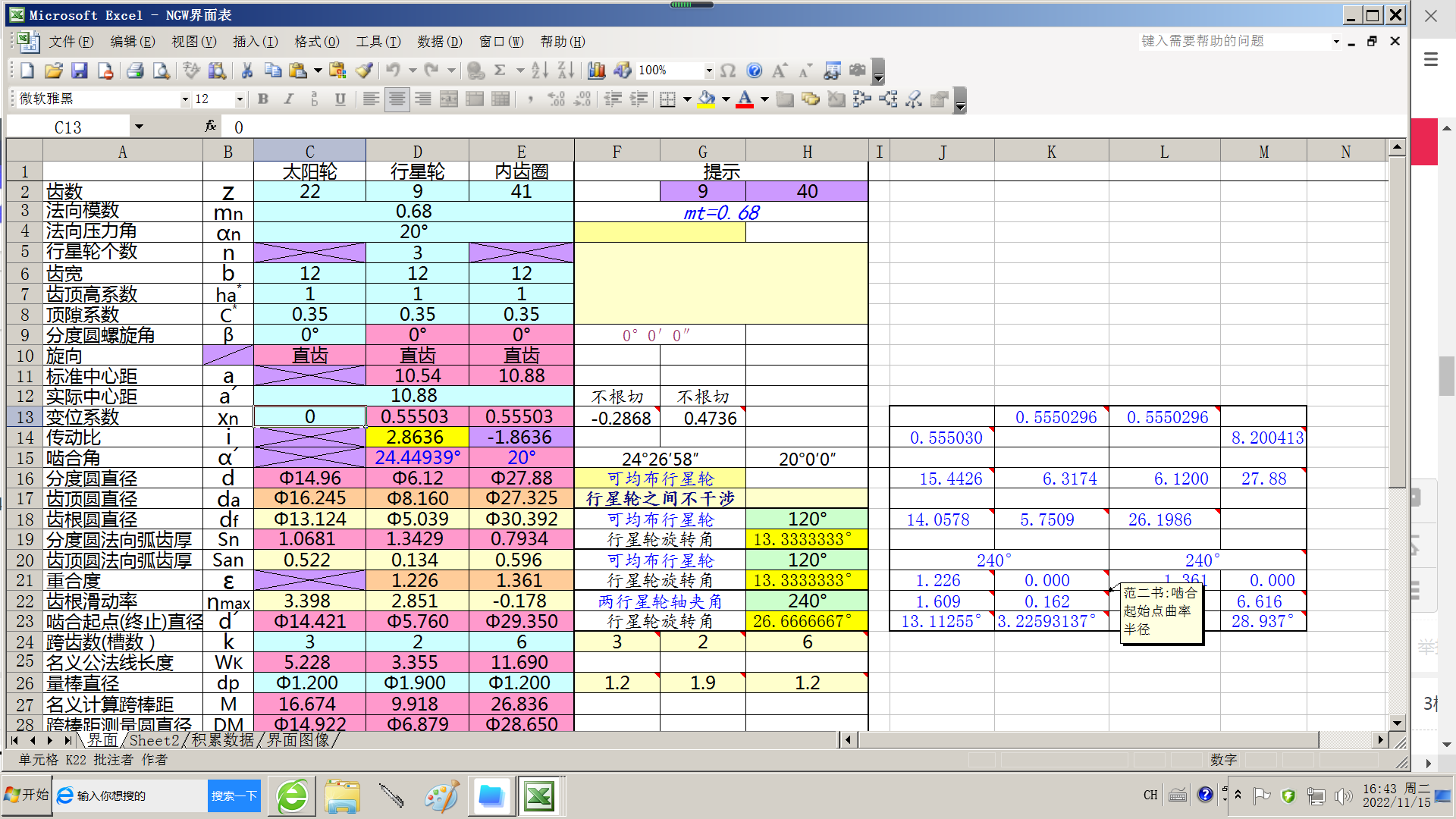

mn=0.68 za=22 zb=41 zc=9.png

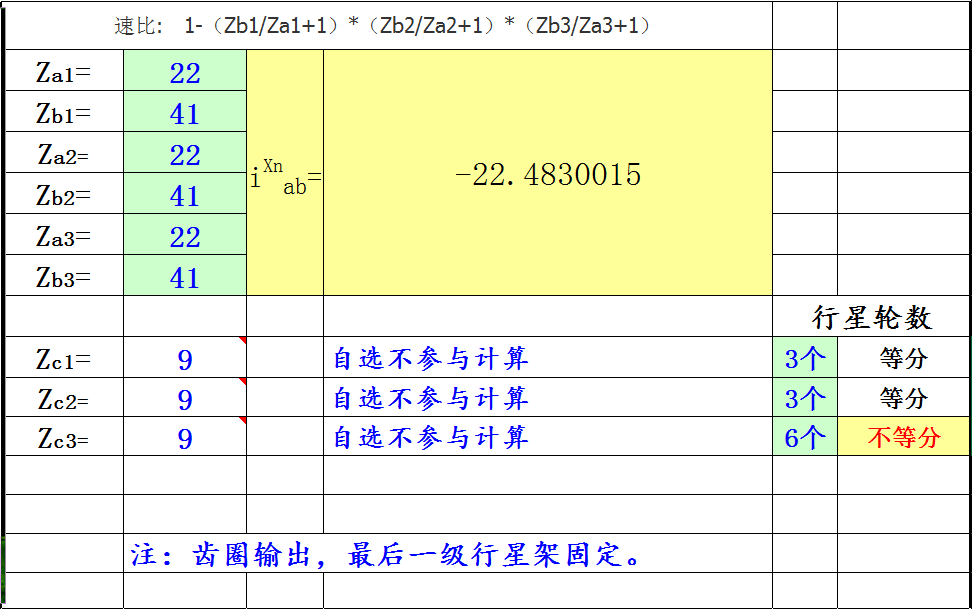

FES123 · 发表于 2022-11-17 16:15

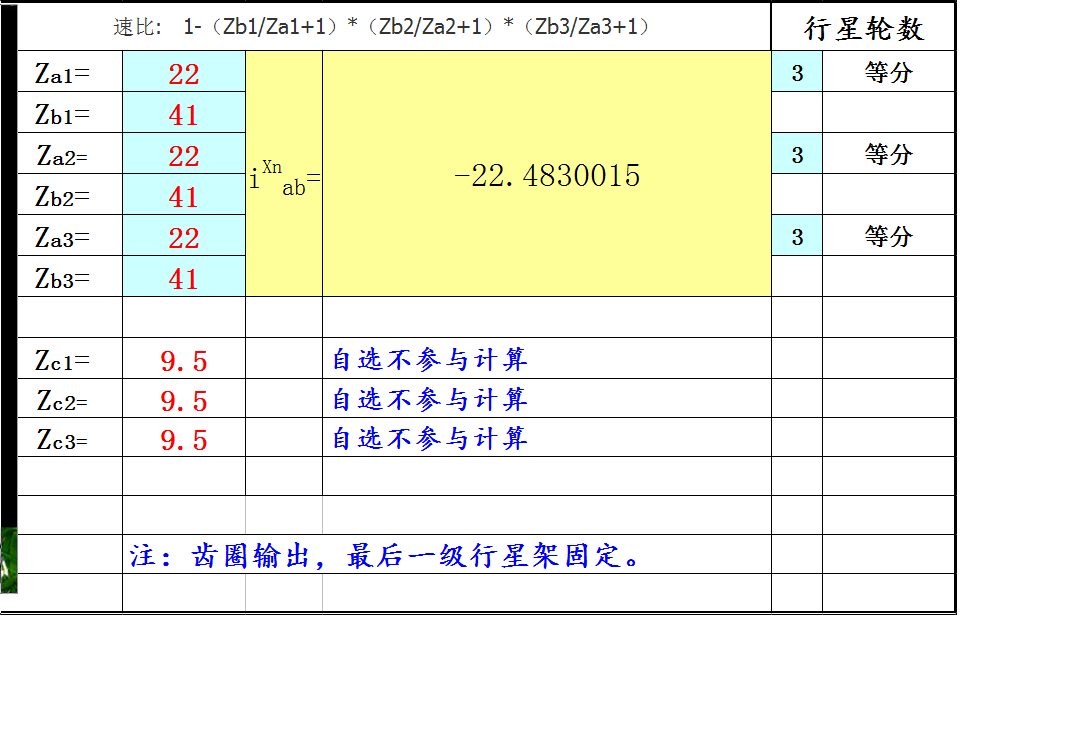

FES123 · 发表于 2022-11-17 16:20

FES123 · 发表于 2022-11-17 16:39

59386429 发表于 2009-11-3 10:24
齿圈是输入，原理是齿圈转动，推动第一级，六个行星小齿轮，然后带动第二级太阳轮，轮滚动的时候，又推动了 ...

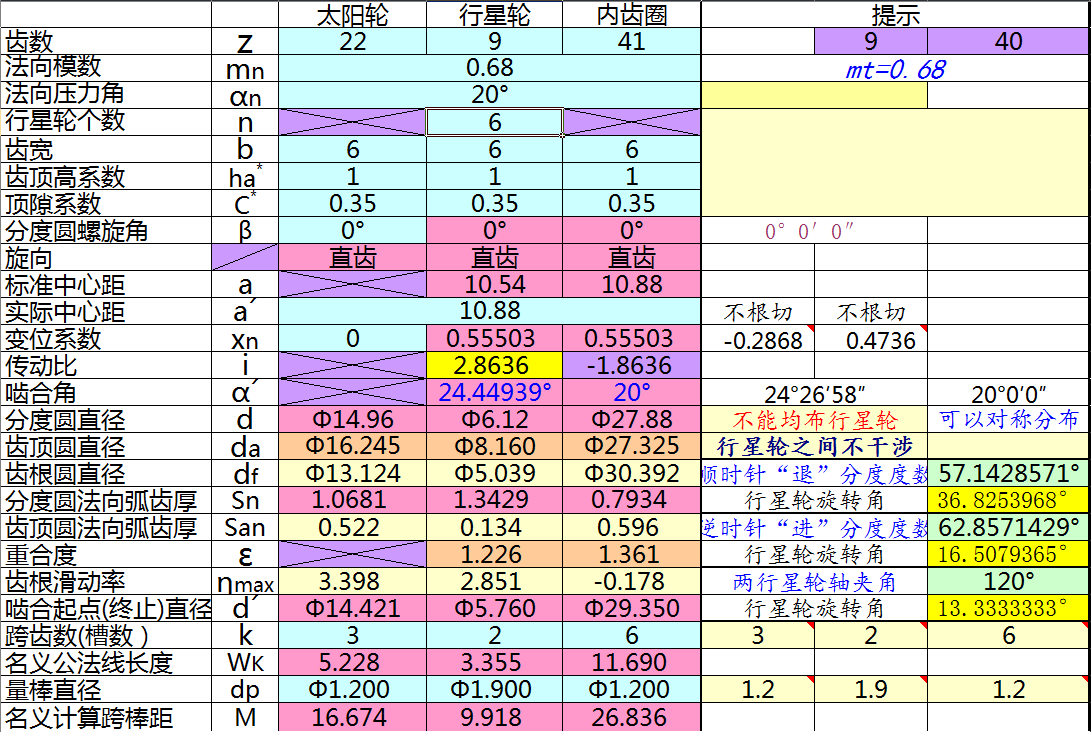

设计齿圈为外径61.2。加大模数为1.25 。 6_mn=1.25 za=22 zb=41 zc=9.png

FES123 · 发表于 2022-11-17 16:41

yangli604 · 发表于 2022-11-26 22:54

这是封闭式的行星传动机构，结构紧凑，速比大，

hongjiqiao · 发表于 2022-11-28 10:48

先来学习学习。。。
