版主,你好!能不能帮忙画个齿形图,谢谢

jslong · 发表于 2009-11-4 08:50

谢谢你的齿形图,至于客户的感想我考虑了,客户他自已也是没有办法了.

jslong · 发表于 2009-11-4 09:35

"日本标准不熟，凑不到你要求的尺寸，试试吧："
版主你好!你的齿形图是用什么软件做的,你有QQ吗,我想把我的想法告诉你,帮我画一个正确的齿形图,谢谢!

logxing · 发表于 2009-11-4 14:51

由弦齿厚算出变位系数，剩下的就不难了。

jslong · 发表于 2009-11-4 17:33

这个图纸里面不是有转位量吗?你们画出的齿形外径不对,肯定是变位系数搞错了,变位系数=转位量/模数

jslong · 发表于 2009-11-4 17:35

唉,这么久了,竟然还没有一个人把这个正确齿形图画出来(也包括我自已),感觉难以表达啊

woodee · 发表于 2009-11-4 18:59

唉,这么久了,竟然还没有一个人把这个正确齿形图画出来(也包括我自已),感觉难以表达啊
jslong 发表于 2009-11-4 17:35

登录/注册后可看大图

不怪别人不愿画，是这齿轮参数实在别扭，好像挺早的图纸是吧？搁现在，可能就不会这样设计了。
最后给一个：

M0.3Z40Z13.rar (250.99 KB, 下载次数: 30)

logxing · 发表于 2009-11-5 15:56

楼主，你肯定0.424是弦齿厚吗？
上面那句“基準ラック歯型”是基准齿条齿形的意思。

logxing · 发表于 2009-11-5 15:58

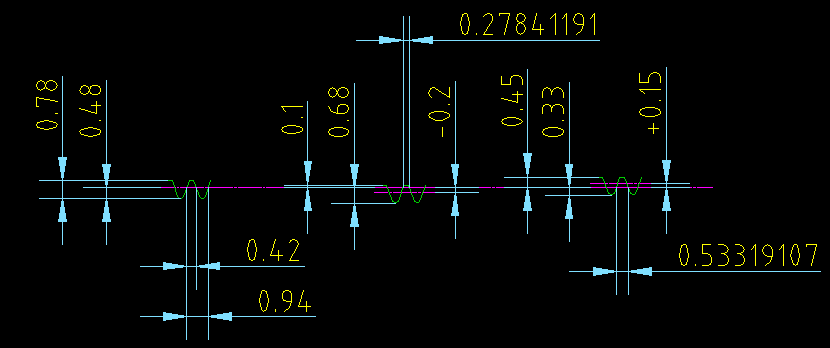

用那个齿条去滚，根圆是3.368

logxing · 发表于 2009-11-5 16:01

而且此时齿顶会变尖，这个图纸有点问题。

freefreemen · 发表于 2009-11-5 20:08

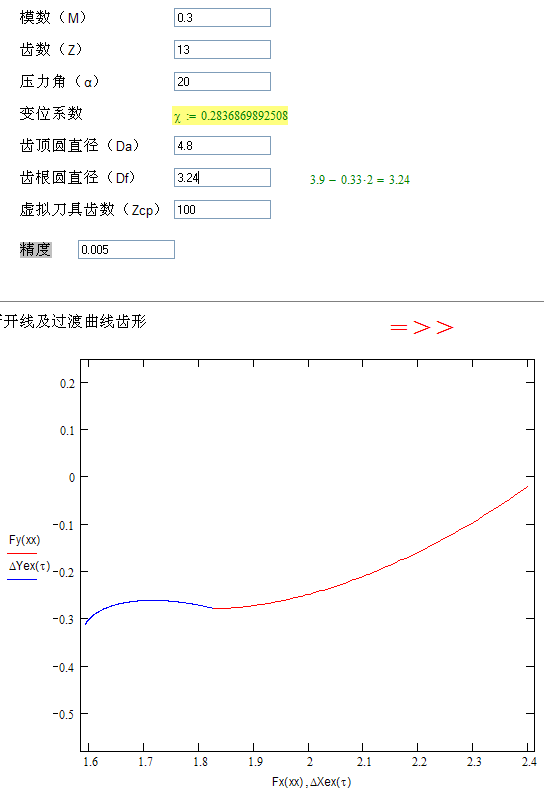

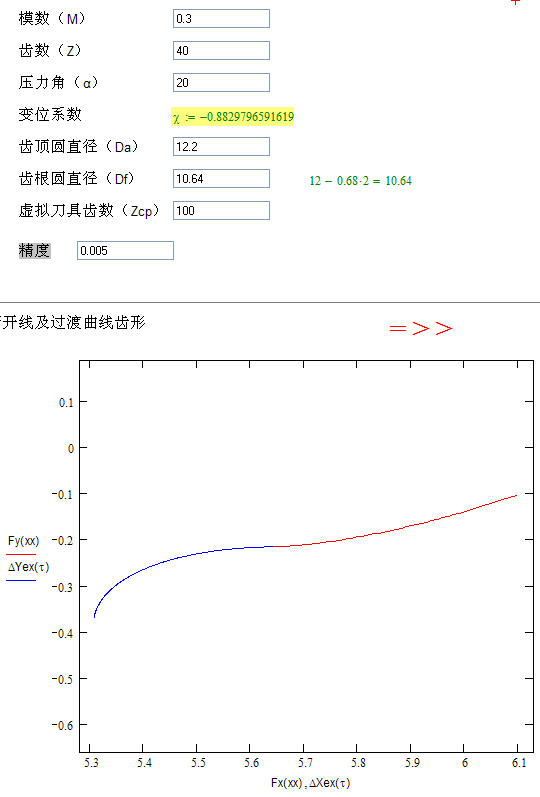

今天有空算了一下:)
