SH3---挂轮计算

刀疤五

标题叫响一点才有人关注

在论坛中可以很容易找到有关挂轮计算的软件,我一年前也写了一个,只是需用它来解决问题的场合实在太少,我也一直没去完善它.
最简单的挂轮计算就是程序中的挂轮库是固定的,自已输入比值i,程序去筛选出组合数.看到好点的程序是"杨欣"的,允许自定义干涉条件.因此我也写了一个含自定义干涉条件的.

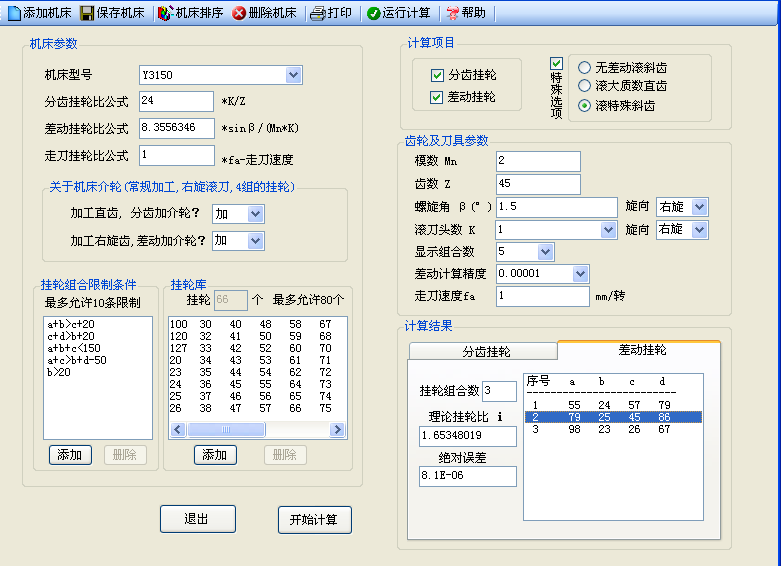

先看主界面



从主界面中可以看出,程序是含机床数据库的,也可以说每个不同的机床有不同的属性,如常规加工,介轮加与不加,自定义限制条件,自定义挂轮库等.
常规加工介轮加与不加先定义好是很重要的,对与右侧的特殊选项,常常会搞不清介轮加与不加.这个问题,让程序来解决.
自定义限制条件:字母只能是A,B,C,D,a,b,c,d.其它只要符合关系表达式即可.见下图

因为有机床库,所以就有一添加机床界面:见下图

机床定义好后,只能在主界面进行修改,删除等操作.

计算项目中,有三个钩选框,三个选择框,之间的关联,程序是设置好了的:如钩先了特殊选项及无差动滚斜齿,则差动持轮钩选框是钩选不了的.

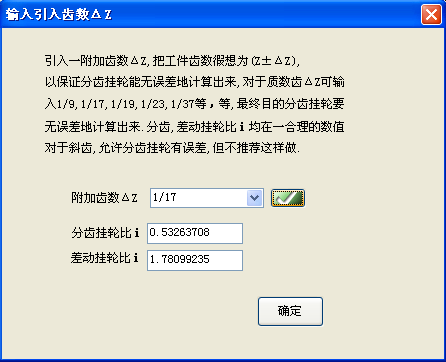

对于特殊选项,点击计算时会先出现一输入附加齿数框,见下图

点击"开始计算",程序的计算过程是:
挂轮库中的任意4个不同的挂轮所有的组合先运算--与挂轮比值i比较--限制条件.
这样筛选出来的挂轮组合再去掉重复的,如24,48,55,74和24,74,55,48这个是认为重复的---再按精度大小排列.

结果是可打印的.见下图:


这个程序按"logxing"话来说是没有什么核心技术的,我主要是为熟悉编程而写的.我还是期盼着大家的意见.

logxing

那个表达式解析有意思，网上有一些代码，但是很难做到计算任意编程语言级别上合法的表达式，比如你这个A^2<88，sqrt(A)<6能算吗?

fawcgzmg

你做的范围是越来越广了,实在佩服你的精力,不知道你是做什么工作的呢?

poxiangzi

遇到不是整数比的情况怎么调整呢？

刀疤五

遇到不是整数比的情况怎么调整呢？
poxiangzi 发表于 2009-11-2 14:23


登录/注册后可看大图

我不理解你的意思,能详说一下吗?

xk476359

你很强，做软件的想法不错

zwenguo

我不理解你的意思,能详说一下吗?
hj611512 发表于 2009-11-2 14:38


登录/注册后可看大图

    应该是说分齿定数是分数形式吧！分齿问题不大的，呵呵

zwenguo

楼主是台州哪的呢？我是玉环的，老乡。呵呵

poxiangzi

我不理解你的意思,能详说一下吗?
hj611512 发表于 2009-11-2 14:38


登录/注册后可看大图

意思是说挂轮是有限齿数比的，遇到没有刚好匹配的挂轮怎么办呢？比如斜齿圆柱齿轮的差动挂轮，根据螺旋角计算的结果不会刚好是你有的挂轮齿数比，差一点怎么办？

不知道这次说明白没有？呵呵。:)

刀疤五

那个表达式解析有意思，网上有一些代码，但是很难做到计算任意编程语言级别上合法的表达式，比如你这个A^2
logxing 发表于 2009-11-1 23:06


登录/注册后可看大图

我在介绍中已说了“字母只能是A,B,C,D,a,b,c,d.其它只要符合关系表达式即可“
严格说,这句话不完全正确，解释一下：
关系表达式是可以含三角函数，开方，立方，开平方等。。。，是没有限制的，但表达式中的变量名是有限制的，必须是前期定义好的变量。我只定义了A,B,C,D,a,b,c,d这8个变量，理论上说变量名不超过这8个变量，其它是没有限制的（我已验证了），
但对于编程者来说，考虚的可能性很多的，我担心使用者输入了其它变量名：如E，F，G。。。等，因此输关系表达式中,自加了一段抛出错误的代码：只允许输入的字符是："ABCDabcd+-*/><=().1234567890",这些字符,你可以任意组合的,如:式A^2<88是被认为错误的,而A*A<88则不会抛出错误.
