螺旋角的角度是怎么确定的

ca0xj · 发表于 2009-11-1 09:48

您需要登录才可以下载或查看，没有账号？注册

x

如：两个啮合齿轮中心距=26.1，模数=1.25，压力角=20，Z1=7,Z2=32,Han*=1,

请问各位大侠：螺旋角定多少？

niuershiye · 发表于 2009-11-1 12:16

总变位在 0.5-1.0 之间（德--西马克这么说）

caoxj00 · 发表于 2009-11-1 12:56

楼主,问的是螺旋角，版主

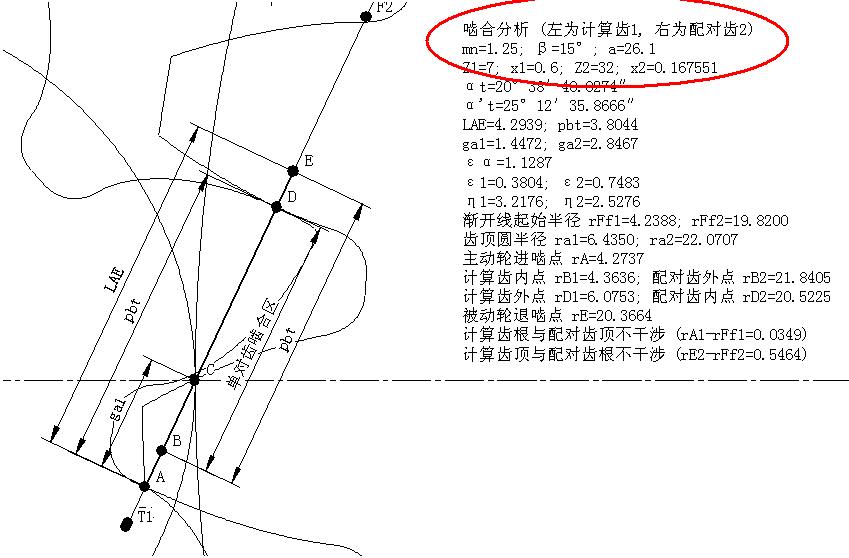

niuershiye · 发表于 2009-11-1 15:27

楼主,问的是螺旋角，版主
caoxj00 发表于 2009-11-1 12:56

登录/注册后可看大图

回答的就是螺旋角，你没看见！！

hesheya · 发表于 2009-11-2 14:55

版主好牛啊，什么软件啊？

xk476359 · 发表于 2009-11-2 16:58

笨一点的方法就是用一般的计算软件去凑，呵呵

freefreemen · 发表于 2009-11-2 18:39

试一下

fanes · 发表于 2009-11-3 09:57

应该是：20°56′51″ 20.94756°
x1=0 x2=0

niuershiye · 发表于 2009-11-5 09:34

应该是：20°56′51″ 20.94756°
x1=0 x2=0
fanes 发表于 2009-11-3 09:57

登录/注册后可看大图

不是 “应该是：。。。” ，而是“也可以是” 。

laoy001 · 发表于 2009-11-8 00:22

应该是：20°56′51″ 20.94756°
x1=0 x2=0
fanes 发表于 2009-11-3 09:57

登录/注册后可看大图

才7个齿,变位系数为0?不妥啊.先确定了变位系数再算螺旋角吧
