大侠给分析一下齿形问题

198828

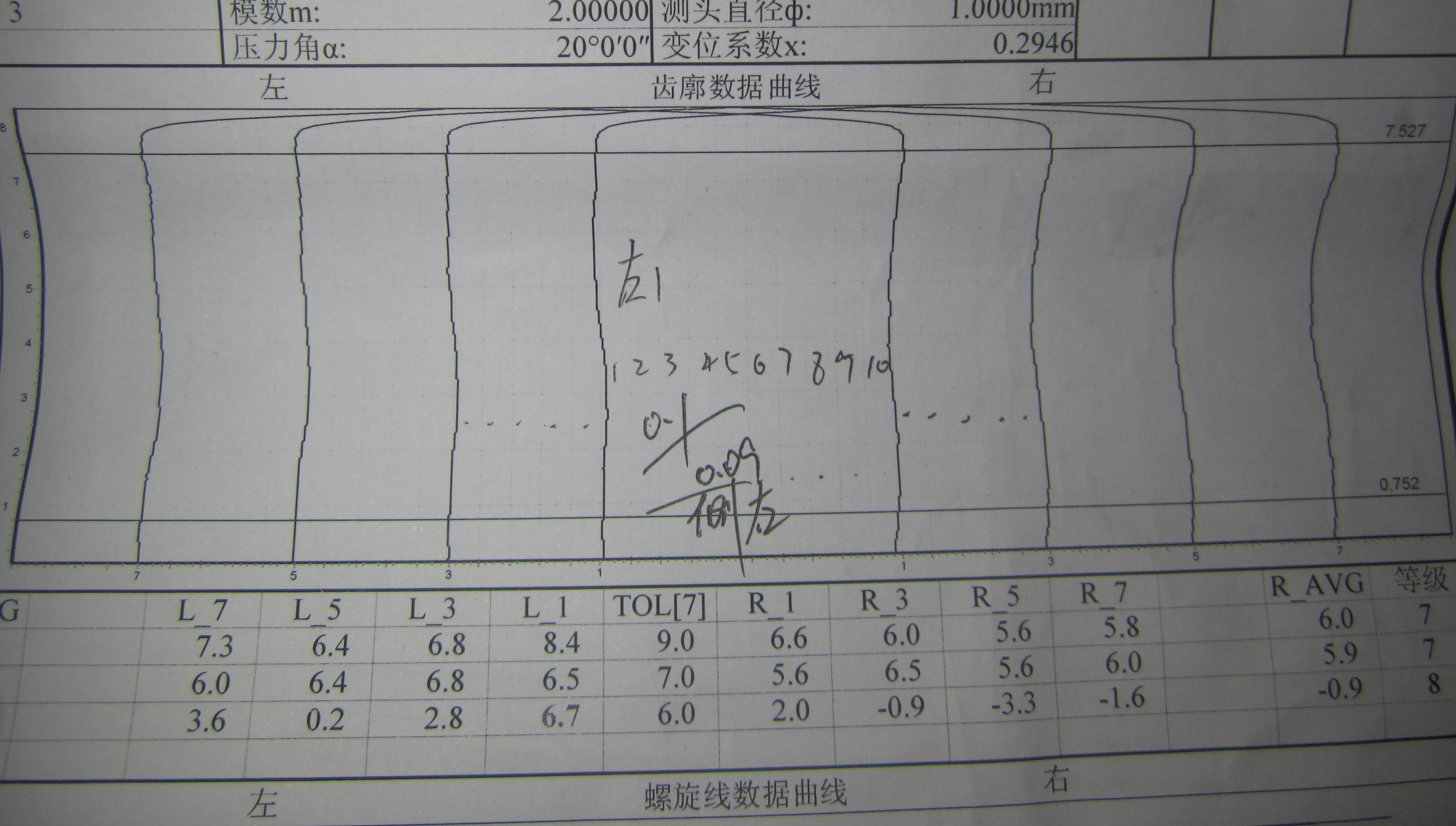

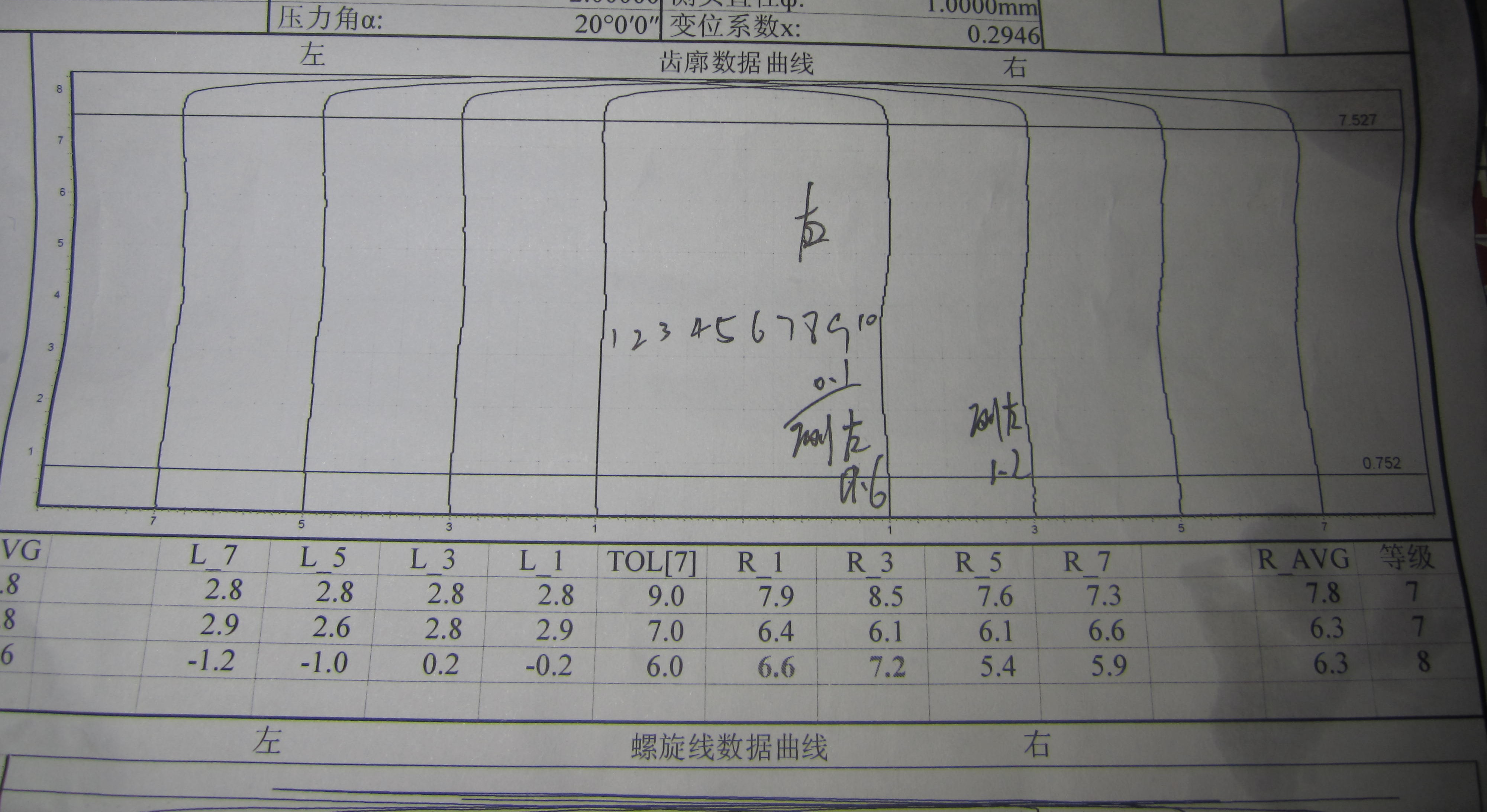

齿形：一会左面不好，，一会右边不好

杨大侠

是剃齿还是滚齿？

198828

杨大侠 发表于 2013-8-24 18:09


登录/注册后可看大图

是剃齿还是滚齿？

滚齿

198828

杨大侠 发表于 2013-8-24 18:09


登录/注册后可看大图

是剃齿还是滚齿？

我QQ237194691.以后好请教你啊

lalawo

       其实在我眼里这个已经很好了。主要是看大模数看多了的原因
       模数小于m3，普通滚齿机略微调整齿形保证在0.01mm是很容易，但是许多操作工都是为了工时会觉得大一点又怎么样？大不了有人签字，很少有人去自行钻研。像楼主这样刨根问底的人现在很少了，对你这种负责的态度值得赞一个。
      齿形在变？感觉使用的是数控机床！滚刀两凸台处跳动和小托架处锥套跳动的高点不一致（虽说径向跳动都比较小），这时窜刀从滚刀右边窜到滚刀左侧，加工一件就可以看到齿形变化很大。
     但是这个检测报告没完整的复制下来，  齿廓倾斜偏差一般是第一个、齿廓总偏差是第二个、齿廓形状偏差一般来说是第三个 ，但是该检测报告第三个有负号，那么第三个应该是齿廓倾斜偏差，也正好是这一项超差用蓝色字体处的方法去检查一下。注意滚刀不要使用时用极限位置（滚刀两端）。

198828

lalawo 发表于 2013-8-24 19:08


登录/注册后可看大图

其实在我眼里这个已经很好了。主要是看大模数看多了的原因
       模数小于m3，普通滚 ...

谢谢，是原因的所在

284618282

我想问下楼主，是窜刀前这样还是窜刀之后这样的？

198828

284618282 发表于 2013-8-24 23:09


登录/注册后可看大图

我想问下楼主，是窜刀前这样还是窜刀之后这样的？

串刀前跟串刀后都是这样情况

284618282

198828 发表于 2013-8-24 23:28


登录/注册后可看大图

串刀前跟串刀后都是这样情况

对了，你的是软滚还是硬滚的，还有你的设备 刀具  工装等等都有影响的，
