插齿异常（急！！！）

cfan288 · 发表于 2013-8-18 08:09

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

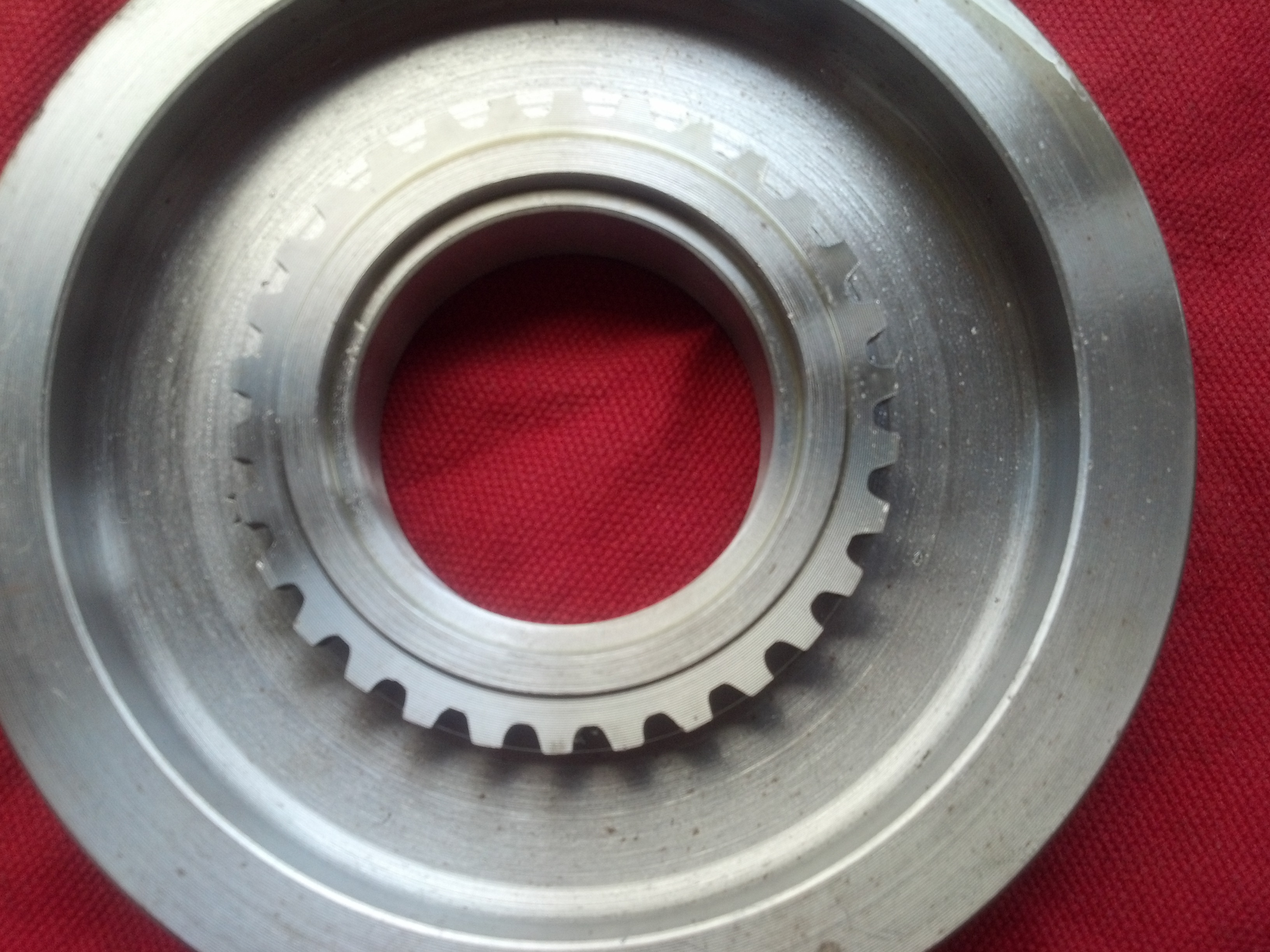

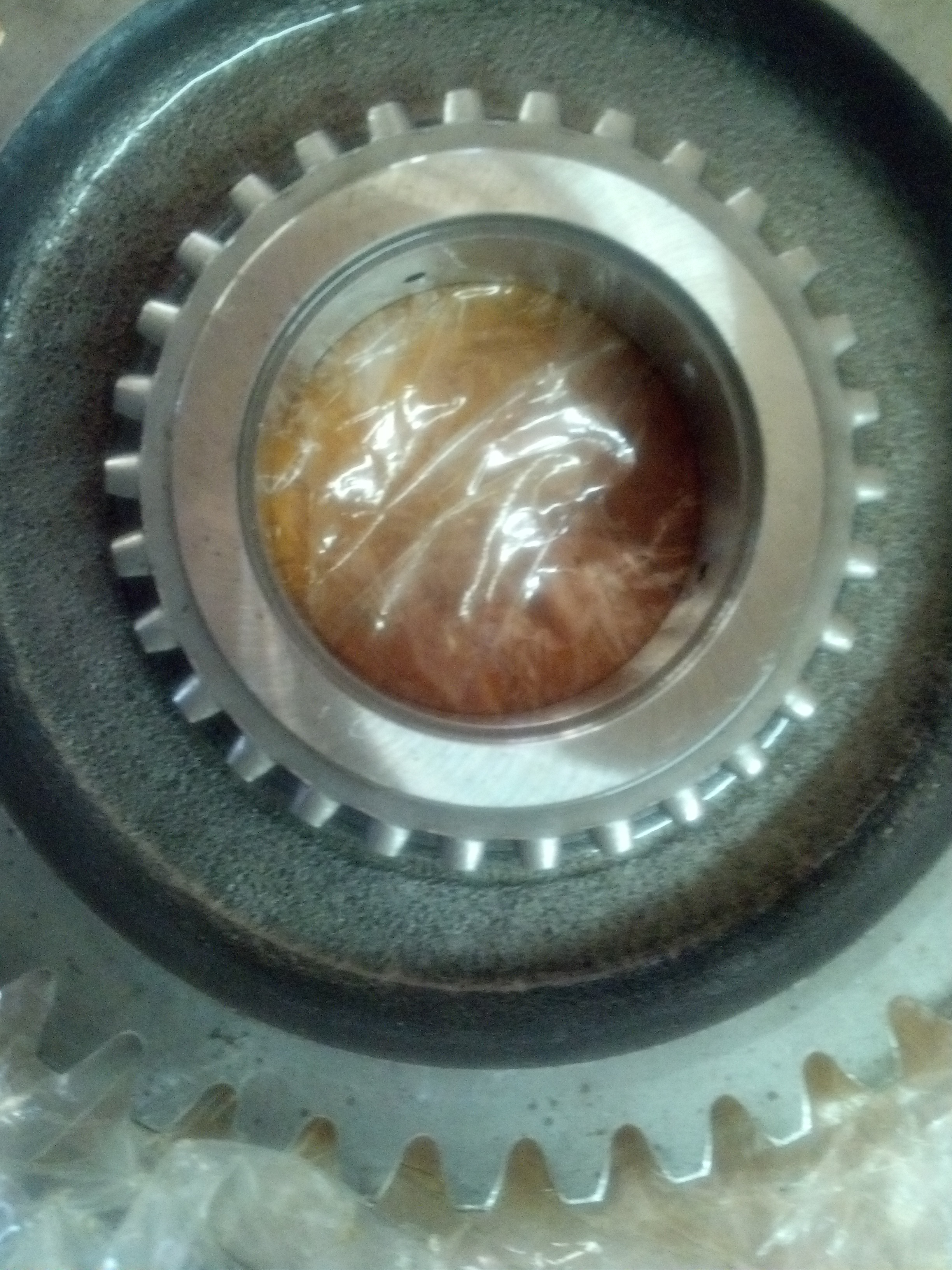

各位大侠帮忙看看，我厂使用Y54A插齿机插齿出现异常，插出的齿形不正常

hyfjy · 发表于 2013-8-18 08:28

左右齿面不对称了？

ranhlong · 发表于 2013-8-18 09:02

你看一下你工作台面下的蜗杆蜗轮的传动间隙，还有就是找一下工装和刀具主轴的跳动

cfan288 · 发表于 2013-8-18 11:42

工件齿数30齿，刀具锥插3模数，20°压力角，齿数4齿

cfan288 · 发表于 2013-8-18 11:43

ranhlong 发表于 2013-8-18 09:02

登录/注册后可看大图

你看一下你工作台面下的蜗杆蜗轮的传动间隙，还有就是找一下工装和刀具主轴的跳动

谢谢！

cfan288 · 发表于 2013-8-18 11:57

再补充一下，齿根好像有切根现象，希望各位大侠多多帮助，谢谢！急！！！

HBTIANZE · 发表于 2013-8-19 10:10

看着确实像是传动链间隙大造成的。

lalawo · 发表于 2013-8-19 18:04

HBTIANZE 发表于 2013-8-19 10:10

登录/注册后可看大图

看着确实像是传动链间隙大造成的。

传动链间隙再大也不至于像能加工出这样的产品，这是作为齿加工操作工应该明白的道理。传动链间隙大，每刀都按一个方向运动即可。若真的是传动链间隙大有可能是第二刀圆周打了反转。

cfan288 · 发表于 2013-8-19 19:36

lalawo 发表于 2013-8-19 18:04

登录/注册后可看大图

传动链间隙再大也不至于像能加工出这样的产品，这是作为齿加工操作工应该明白的道理。传动链间隙 ...

那请教一下，是什么问题才会造成这一现象

lalawo · 发表于 2013-8-19 19:58

cfan288 发表于 2013-8-19 19:36

登录/注册后可看大图

那请教一下，是什么问题才会造成这一现象

倒，说的很清楚啊，比如第一刀工作台顺时针转，那么第二刀工作台也要顺时针，对于传动链间隙比较大机床这样加工就不会出现类似问题，这件产品第二刀插到一边去了。

若是碗型或盘型插齿刀除上面说的这种情况，还有一种能造成这种原因：插刀烧刀，造成插齿刀移位，若大家喜欢顺时针方向加工产品，插刀移位后取插齿刀会非常困难，反之会很早发现插齿刀移位，刀具松动很有可能会打刀。因为你用的是锥柄刀，就不存在这些问题，若移位锥柄刀会掉下来，所以就不考虑这点了
