求指教：小模数蜗杆画法

amare_pro · 发表于 2013-8-2 11:38

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 amare_pro 于 2013-8-2 16:40 编辑

我想画一个小模数蜗杆，但是不知道三维软件中该如何去画（比如proe，ug等）,请前辈们指点
这根蜗杆要与斜齿轮啮合
蜗杆参数如下：
模数m=0.4
头数Z1=4
压力角a=20度
螺旋角=16.31度
配对齿数105
右旋
理论中心距18.45
导程3.7699

woodee · 发表于 2013-8-3 11:25

提供参数有误，中心距至少应在25以上。

amare_pro · 发表于 2013-8-5 10:59

你这怎么推算出来的？别人给的数据，我也不大清楚

mrmrw · 发表于 2013-8-5 15:26

是什么类型的蜗杆？
只有参数，连类型都不清楚？

amare_pro · 发表于 2013-8-6 10:27

mrmrw 发表于 2013-8-5 15:26

登录/注册后可看大图

是什么类型的蜗杆？
只有参数，连类型都不清楚？

我也不大清楚，一般与小模数斜齿轮配的是什么类型的蜗杆呢
请你帮我看一下这套产品的结构

mrmrw · 发表于 2013-8-6 11:05

是交错轴斜齿轮传动，都是渐开线型的圆柱斜齿轮。

woodee · 发表于 2013-8-6 16:21

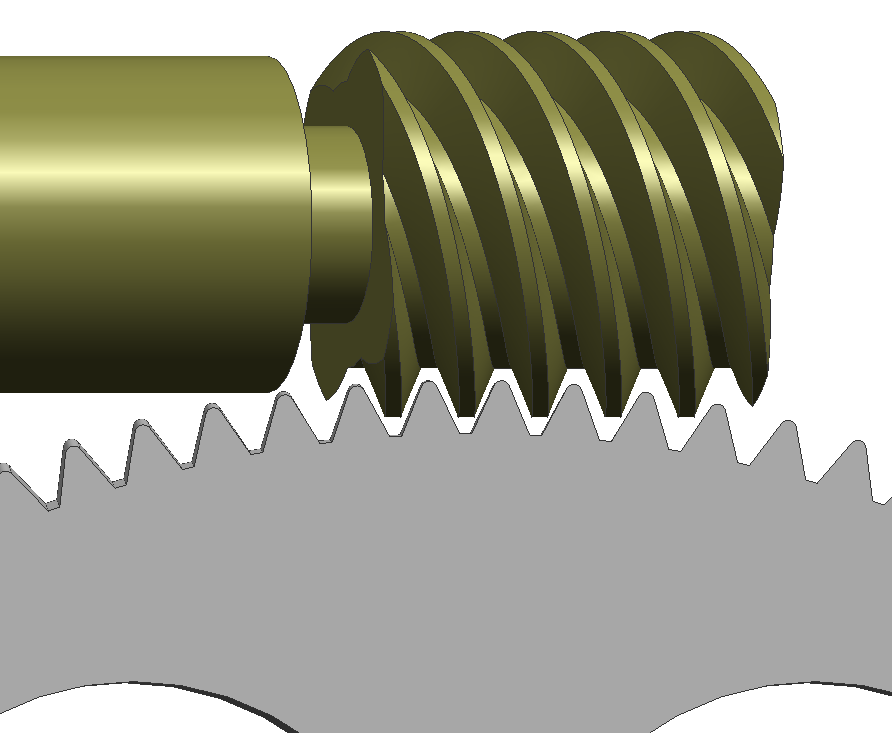

四头蜗杆驱动一不完整齿盘摆动：

把齿盘齿廓设计成直线，所以无法判定应该用那种蜗杆。

不过侧隙那么大，估计要求只要能动就行，所以加工蜗杆时，齿形修成凸圆弧就行了。

yuchunjin · 发表于 2013-8-17 16:56

楼上的这位是这方面的专家呀!以后请多多指教.

qiuzhishihui · 发表于 2013-8-18 22:55

你的参数是不是有点问题？蜗杆有很多种的如果是跟斜齿轮配合那就是渐开线蜗杆，参数知道的话就可以用斜齿轮画法弄出来，只是扫描轨迹是螺旋线的，在PRO/E种可以用方程式，也可以当成螺纹画，只是截面形状要是渐开线的。如有问题，再联系！

kathyrine · 发表于 2013-12-20 10:15

我是新手，受益匪浅，看到大家的讨论
