问:内齿轮,行星轮,太阳轮渐开线有效圆直径如何计算

刀疤五 · 发表于 2009-10-15 16:56

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

是应按理论中心距来算,还是按无隙啮合时的中心距来算?

刀疤五 · 发表于 2009-10-24 11:33

这么久了,没人能回答,郁闷啊

hmz · 发表于 2009-10-24 19:01

你的问题本身就有问题,别埋怨人家了!你这种求助的精神怎能引来凤凰栖?
有效圆是什么?非标准术语，只有你才能理解并定义。

刀疤五 · 发表于 2009-11-8 10:18

内齿轮的齿形测量,需要输入渐开线起始圆直径,渐开线终止圆直径.在齿轮测量仪中,测头是从靠近齿根处开始测量到齿顶圆的,因此,齿顶圆(小径)叫渐开线终止圆直径,靠近齿根(大径)处,是有一渐开线起始圆直径.
我的问题是:渐开引起始圆直径如何计算?常规计算书上是有公式的.
但行星支架总是浮动的.是否应按内齿齿槽宽取最大值,行星轮齿厚取最小值,计算出实际可能的最大中心距后,再计算内齿的渐开引起始圆直径?

刀疤五 · 发表于 2009-11-14 10:12

本帖最后由 hj611512 于 2009-11-14 10:42 编辑

高手何在?

这么久了,没人能回答,郁闷啊 !::curse:

woodee · 发表于 2009-11-14 16:08

回复 5# hj611512

渐开线起始点直径，应该只跟加工刀具有关。
内齿轮一般采取插齿，过渡曲线应该是摆线。这个推导不是太复杂吧？
两个齿轮啮合，才存在渐开线起始作用点直径吧？楼主说的是这个吧？

刀疤五 · 发表于 2009-11-25 14:06

本帖最后由 hj611512 于 2009-11-25 16:36 编辑

渐开线起始点直径，应该只跟加工刀具有关。
内齿轮一般采取插齿，过渡曲线应该是摆线。 ...
woodee 发表于 2009-11-14 16:08

登录/注册后可看大图

一行星轮机构,中心距为43.75,
内齿参数(直齿)Mn=2.5,
Z=60,An20度,XN=0,
SN=3.927(+0.08,+0.13),
齿顶圆直径DA=145(0,+0.2),
齿根圆直径DF=156.25min,

行星轮的参数为:
ZN=25,
XN=0,SN=3.927(-0.08,-0.13),
齿顶圆直径DA=67(0,-0.2),
齿根圆DF=56max.

求:检测时内齿轮的的渐开线起始圆直径应是多少.

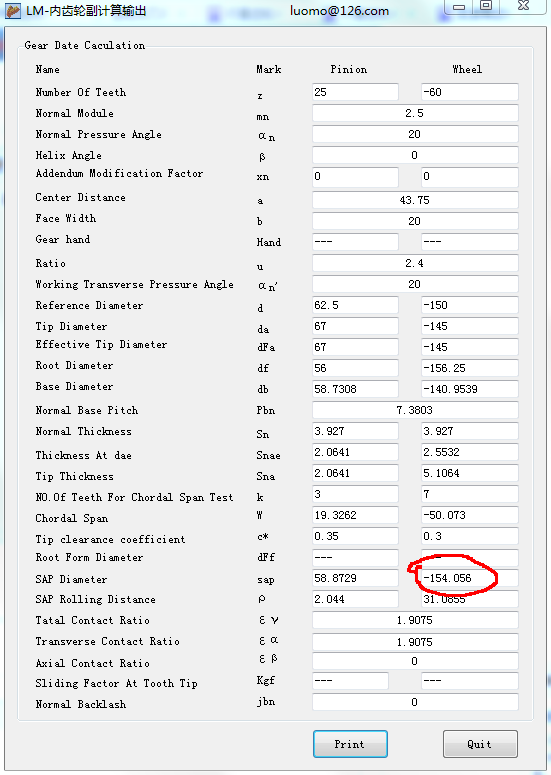

luomo226 · 发表于 2016-6-3 20:50

刀疤五发表于 2009-11-25 14:06
一行星轮机构,中心距为43.75,
内齿参数(直齿)Mn=2.5,
Z=60,An20度,XN=0,

这个有效圆直径叫终止圆呢还是起始圆呢？
还是愿定老大的帖子，参数一个不多不浪费，一个不少不让人着急……

内齿渐开线终止圆形直径

admin · 发表于 2016-6-3 21:05

有点穿越的感觉，主题帖子是2009年的。

wangqingbin · 发表于 2016-6-3 21:46

渐开线起始园dNf是由刀具决定，渐开线有效起始园dFf是由配对齿轮决定
