仿“刀疤老师”软件-----普通滚刀、直边花键、三角花键滚刀

fantaosheng · 发表于 2013-7-21 10:48

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 fantaosheng 于 2013-7-21 17:29 编辑

刀疤老师软件很强大，羡慕了很久，也没能使用一个试用版本。估计很多朋友跟我一样的想法，但是“临渊慕鱼不如退而结网”，加之最近工作不顺心，只能给自己找点事情做放松心情----模仿刀疤老师软件。但是关于图形缩放功能，目前没有搞明白（只能用笨方法缩放，但是太麻烦了），暂时只能借助CAD平台来搞点图形。刀疤老师设计各种插齿刀，小弟就搞搞滚刀。由于加工限制，滚刀不能加工内齿轮，所以关于内齿轮方面也只能搞插齿刀了。模仿差劲，勿喷。
1、普通齿轮滚刀

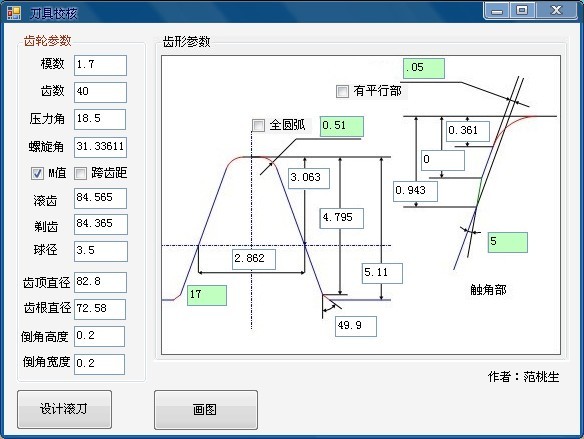

界面上从SN3上扣下来的，哈哈

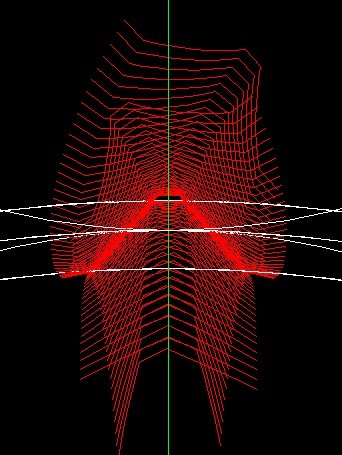

2、直边花键滚刀
不带触角

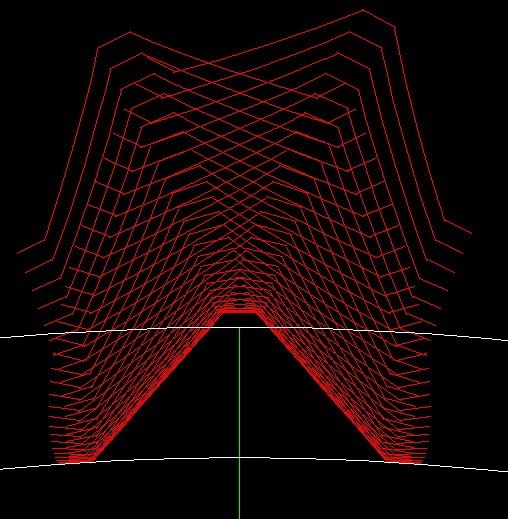

带触角

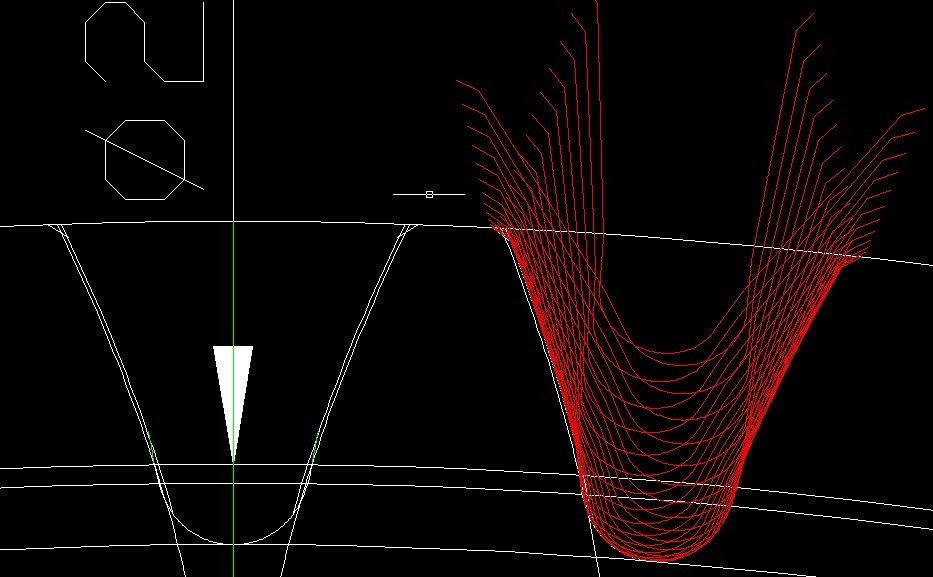

3、三角花键滚刀

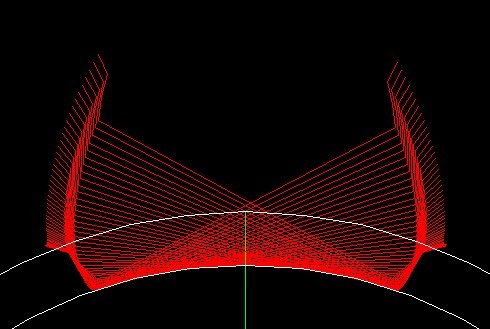

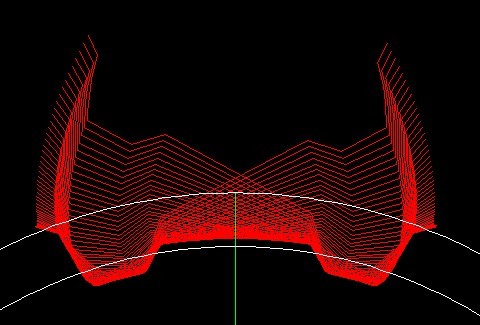

4、内外三角花键插齿

流光醉影 · 发表于 2013-7-21 13:33

mcray23 · 发表于 2013-7-21 16:36

会二次开发CAD的人，着实让人羡慕啊
我还在VS运行CAD的过程中折腾

刀疤五 · 发表于 2013-7-22 13:46

不错!多发些清楚的软件界面才能看出问题.
从上面的图形可以看出,程序可以通过CAD进行模拟校验.但不知是否可自动计算出刀具的数据?

longyaner521 · 发表于 2013-8-17 18:52

图形缩放功能是不好弄，没有思路！想实现SN3.0里图形缩放的功能，不容易啊！

longyaner521 · 发表于 2013-8-18 09:59

不知道大家都是怎么弄的？我本来想把再Graphics里画好的图做成位图bitmap,再缩放bitmap,可是现在不知道把Graphics里画好的图如何做成位图图片！

longyaner521 · 发表于 2013-8-18 10:02

因为以前是做CAD二次开发，就顺手的多了，但是在CAD里非模态窗口不好弄，要实时的去调整齿轮的转速，或者齿轮和刀具之间的中心距就比较难了，所以想用GDI+在做一个可以实时调整的，又卡在缩放上了！

yxp · 发表于 2013-8-22 12:36

。厉害的很啊

zhouzhongqin · 发表于 2013-8-26 19:18

没个试用版？

fantaosheng · 发表于 2013-8-26 20:31

0.0，没
