求助？内花键心轴的加工工艺

lvjiupeng · 发表于 2013-7-6 14:55

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 lvjiupeng 于 2013-7-6 14:58 编辑

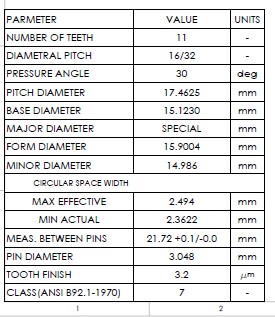

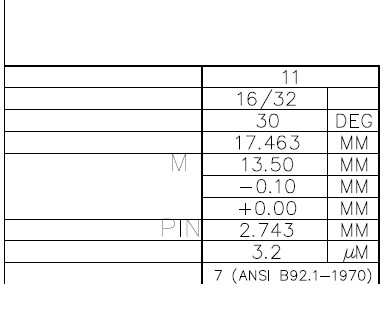

现在要做一个内花键定位的心轴，请哪位高手可以指点一下，加工工艺？？？

我下面心轴参数里的大径尺寸要做到多少才可以起配合紧一点。达到精密定位

lvjiupeng · 发表于 2013-7-7 20:02

who can help me? I want you.

zhangshengxi · 发表于 2013-7-8 16:53

你想起什么作用？检测用还是后工序加工用？

zhouxxnc · 发表于 2013-7-8 17:13

其实想配合紧点，按你拉出的花键大径配做，比较合适。理论计算和实物会有差异

lvjiupeng · 发表于 2013-7-8 19:23

zhangshengxi 发表于 2013-7-8 16:53

登录/注册后可看大图

你想起什么作用？检测用还是后工序加工用？

先是定位用，来滚外花键，然后再做一个检测用的我认为两个的尺寸可以一样吧

lvjiupeng · 发表于 2013-7-8 19:25

zhouxxnc 发表于 2013-7-8 17:13

登录/注册后可看大图

其实想配合紧点，按你拉出的花键大径配做，比较合适。理论计算和实物会有差异

我现在就想着，把花键心轴的尺寸车到内花键的大径大一点，然后M值滚到位，最后磨外圆，直到和内花键配合紧密，但是尺寸我不会算只能是那做好的工件来试

qdtruck · 发表于 2013-7-9 09:14

要做锥度芯轴。

lvjiupeng · 发表于 2013-7-9 10:40

zhouxxnc 发表于 2013-7-8 17:13

登录/注册后可看大图

其实想配合紧点，按你拉出的花键大径配做，比较合适。理论计算和实物会有差异

所以现在配做

lvjiupeng · 发表于 2013-7-9 10:41

qdtruck 发表于 2013-7-9 09:14

登录/注册后可看大图

要做锥度芯轴。

为什么非得锥度的,锥角多少合适

xuefengtang · 发表于 2013-7-10 10:56

你需要的是花键心轴？花键大径心轴？还是花键小径心轴？我们一般使用的是小径心轴，因为花键拉刀大径、小径是一起拉出的。大径心轴制造成本稍高，小径心轴制造简单，另外，由于存在齿距问题，接触不好，花键齿侧心轴有点不稳定。
