在齿轮计算中，变位系数始终算不对，请高手帮一下忙，谢谢了

hqp1130 · 发表于 2009-10-11 10:55

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

知道大小齿轮的齿数，Z1=6 Z2=25
模数m=1
β=20°
α=20°
ha*=1
C*=0.25

在公司请齿轮高手算的小齿轮的变位系数X1=0.6308
大齿轮的变位系数X2=0.1157（其中涉及到变位厚的中心距，他直接给出17.3）
回来自己又算了下变位系数始终对不上
请各位高手帮下忙，知道上面的参数后怎么算出大小齿轮的变位系数？
谢谢

woodee · 发表于 2009-10-11 12:09

本帖最后由 woodee 于 2009-10-11 12:11 编辑

俺不是高手，仅供参考。

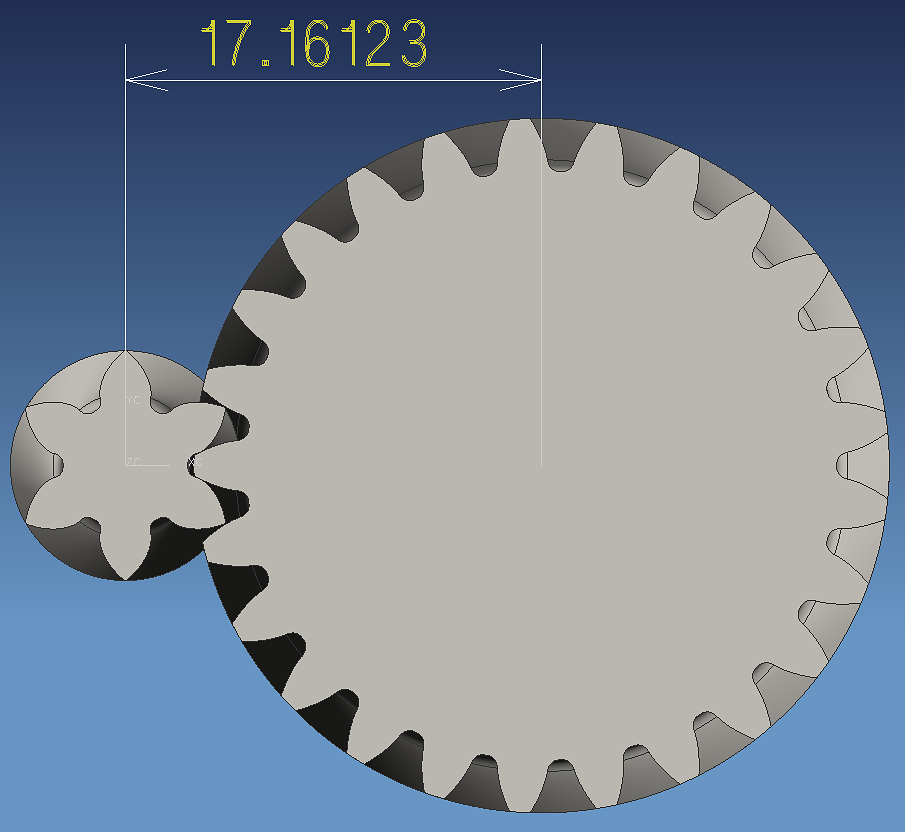

按照楼主给的参数，无侧隙啮合情况如下图：

小齿太尖了，齿顶厚只有0.076mm。

hqp1130 · 发表于 2009-10-11 13:13

怎么算出来的？谢谢了

woodee · 发表于 2009-10-11 14:03

3# hqp1130

用无侧隙啮合方程计算。

qnf · 发表于 2009-10-11 19:13

如果按中心距17.3计算，变位系数的确对不上号！需重新计算变位系数！

wnh · 发表于 2009-10-12 19:13

首先要确定6齿的齿轮不根切的最小变位系数，确定小齿轮的参数，然后在确定其他齿轮的参数。中心距等。

fanes · 发表于 2009-10-13 16:27

小齿太尖了，齿顶厚只有0.067mm，稍有些根切。如果中心距为17.3，则X2=0.28885，小齿也尖了，齿顶厚也只有0.14mm。

freefreemen · 发表于 2009-10-13 18:39

X1=0.6308时，X2=0.2888536
X2=0.1157时，X1=0.8039536

网中漫步 · 发表于 2010-1-15 01:39

能不能把过程写出来看看，学学

yuyongji2005 · 发表于 2010-3-24 11:02

我也想知道，能不能告诉下过程
