伞齿轮参数求教

nanji2010 · 发表于 2013-6-24 22:30

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

有个伞齿轮参数如下：M:18,Z:24，压力角20°，全齿高26.6，弦齿厚28.2，弦齿高18.5。我想知道这个齿轮的变位系数是多少？全齿高26.6是不是错了，我算了很久都没有算出来，零变位的全齿高是39.6，这两个数据相差太大了吧。下面是该齿轮的工程图，个人觉得该图和给出的齿轮参数也是有矛盾的，希望各位师傅能帮看看，在此先说声谢谢！

nanji2010 · 发表于 2013-6-24 23:54

有没有高手愿意帮算一下相关参数？谢谢了！

bjfzwirecut · 发表于 2013-6-25 13:36

直齿锥齿轮有等顶隙和不等顶隙两种，你的是哪种？

nanji2010 · 发表于 2013-6-25 19:20

bjfzwirecut 发表于 2013-6-25 13:36

登录/注册后可看大图

直齿锥齿轮有等顶隙和不等顶隙两种，你的是哪种？

这是一个朋友让我帮建模的，给我的参数就这些了，具体是哪种类型我也不知道，但是我建好的模型和他给出的图纸尺寸不符合。我算出是正变位的，变位系数是0.0442.和该齿轮配合的另一个齿轮也是一样的参数：模数18、齿数24、压力角20、

bjfzwirecut · 发表于 2013-6-25 22:12

最近没有研究锥齿轮，我给你些资料，你先算算看吧。

hyfjy · 发表于 2013-6-25 22:16

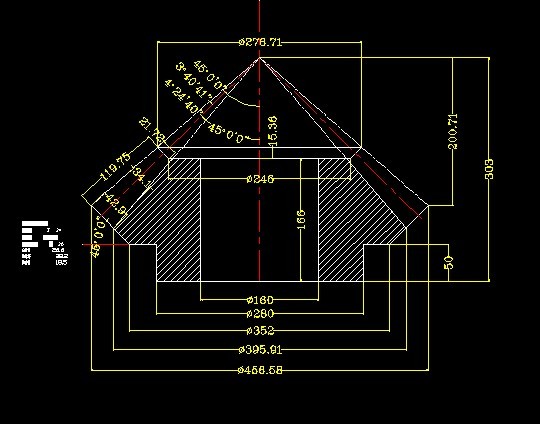

试算一下：

有些参数真的错了。

nanji2010 · 发表于 2013-6-25 22:22

谢谢了

nanji2010 · 发表于 2013-6-25 23:11

本帖最后由 nanji2010 于 2013-6-25 23:19 编辑

hyfjy 发表于 2013-6-25 22:16

登录/注册后可看大图

试算一下：

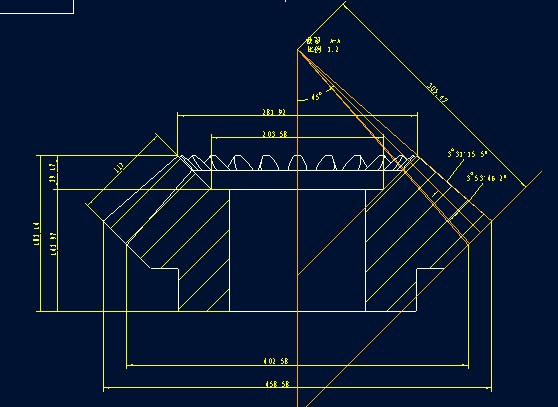

这是我画的，模数18，齿数24，压力角20，齿宽117、变位系数0.0442.版主大大觉得画得对吗？ [26}~$)B@UDK$F~HB%_BA5L.jpg

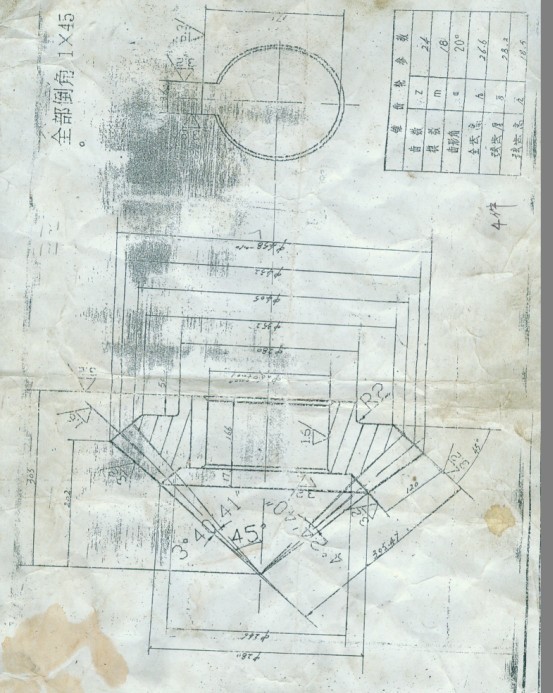

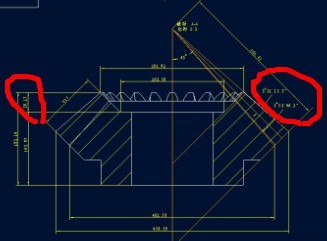

特别是图中圈着的尺寸和我朋友提供的差太大了，纸质的是原图。 QQ图片20130625231944.jpg
