求助;行星齿参数设计

[复制链接]
发表于 2013-6-24 13:20 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x
本帖最后由 seaweed 于 2013-6-24 13:30 编辑

太阳齿15;行星齿21;内齿圈57;模数0.4用行星齿轮减速系统不能生成。
帮忙计算齿隙要求0.2mm
难道模数有最少齿数限制?

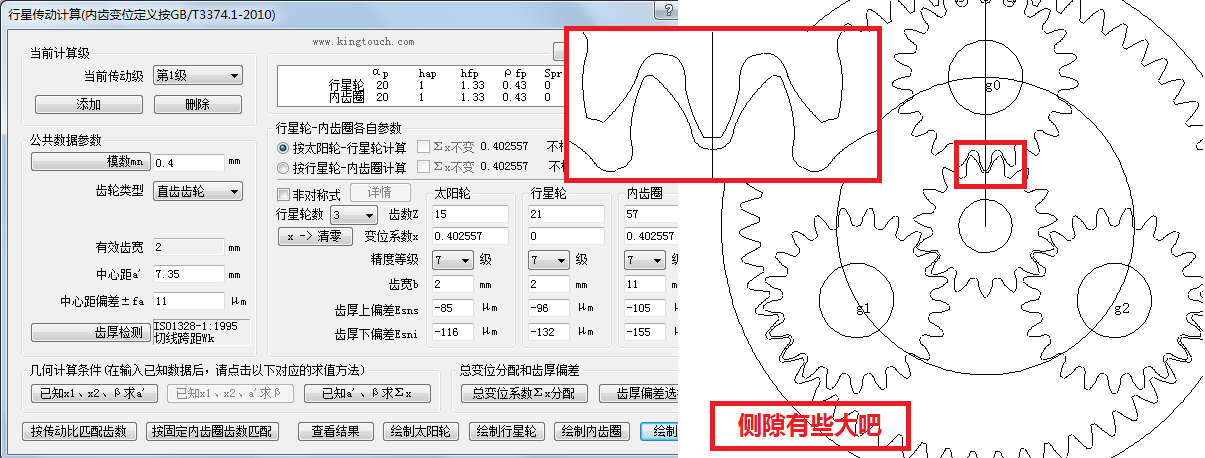

发表于 2013-6-24 15:21 | 显示全部楼层
 楼主| 发表于 2013-6-24 15:54 | 显示全部楼层
谢谢版主的回复;侧隙是这样的;是全塑料齿担心注塑变形大。
想请教1.内外齿的啮合角应该是相等的么?()
          2.调齿厚公差还是没搞懂;二维软件没有这项参数;是以中心旋转渐开线获得么?(因为是开模具线切割用)
          3.保证侧隙的方式是:调整齿厚公差;我用拉大中心距的方式获得;和您的方法,传动上区别大么?(我能想到的是节圆大了;啮 合角大了)

发表于 2013-6-24 16:01 | 显示全部楼层

个人的一点看法

本帖最后由 hyfjy 于 2013-6-24 16:12 编辑

个人的一点小看法。仅供参考。
行星轮的齿数可以设计成20齿,对于变位系数的取舍有极大的好处,而中心距可以不变。
对于0.4模数的行星系统,不能取齿侧间隙0.2,一般说如果材料是尼龙之类,取0.02-0.05也就算较大了。
齿侧间隙的取得不是用拉大中心距来获得的,而是查有关国家标准来获得的,无论如何变化,基本的变位系数不应该变,只是给出齿厚的上下偏差而已。否则在基本计算中,参数是不吻合的。

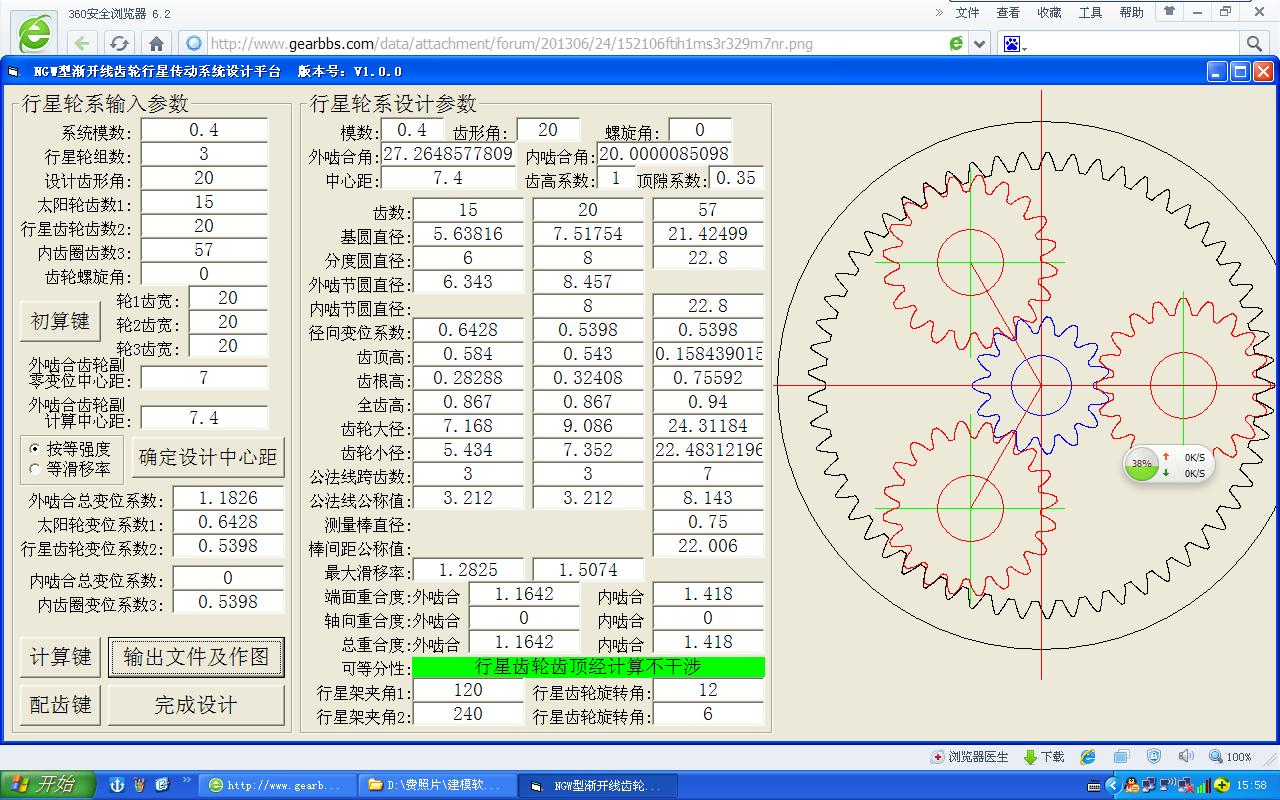

给出我的计算图:


可以提出不同意见的。
发表于 2013-6-24 16:14 | 显示全部楼层


我用拉大中心距的方式获得
-----------------------------------
拉大了太阳---行星的, 行星--内齿就没有侧隙啦(或者就装不进去)
发表于 2013-6-24 16:24 | 显示全部楼层
那个师傅教的行星减速机用拉大中心距的办法取得侧隙?
 楼主| 发表于 2013-6-24 16:24 | 显示全部楼层
感谢版主的回复!
第一次接触行星齿;以前都是做模数是1左右的普通外啮合齿;电动工具上的;那时的侧隙都放得比较大。没什么经验。
谢谢版主提醒。
还有一个问题:电机轴上光轴压装太阳齿;会有过盈膨胀;整个齿会涨大。
在做模具时;是按模数放大比较好;还是放大侧隙好?

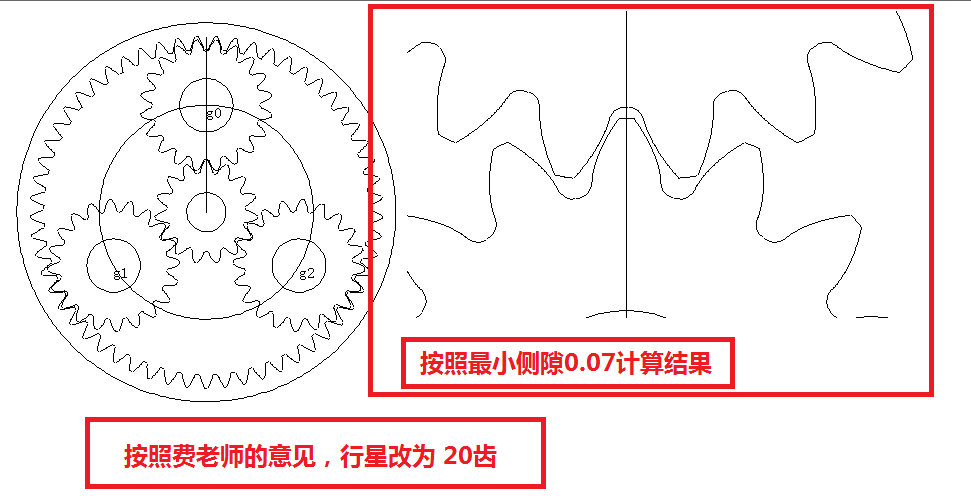

发表于 2013-6-24 16:30 | 显示全部楼层
 楼主| 发表于 2013-6-24 16:36 | 显示全部楼层
qdtruck 发表于 2013-6-24 16:24
那个师傅教的行星减速机用拉大中心距的办法取得侧隙?

没有老师教;现在自学在啃书;泡论坛
 楼主| 发表于 2013-6-24 16:40 | 显示全部楼层
niuershiye 发表于 2013-6-24 16:14
我用拉大中心距的方式获得
-----------------------------------
拉大了太阳---行星的, 行星--内齿就 ...


实现是可以的;计算两套方案;中心距放大的;与不放大的。然后取不放大中心距的太阳齿与行星齿;取放大后的内齿圈。
这样凑着用
