内齿轮插齿刀校验程序

刀疤五 · 发表于 2009-9-24 21:30

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 hj611512 于 2009-9-24 22:33 编辑

这是很早的VB6.0写的插齿刀校验程序,.界面如下:完整输入工件参数,插刀参数中只在兰色框中的输入数据."程序计算"选择框打√,插刀在新刀,旧刀情况下的顶高系数,根高系数程序会计算出来,这样可和国标刀具参数比较,看看刀是否可用.

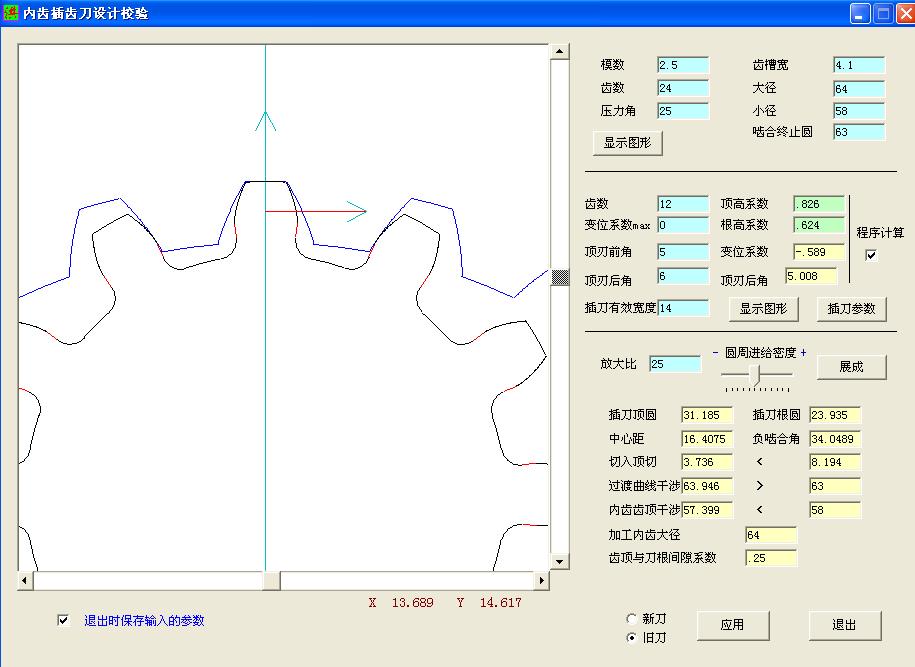

如果"程序计算"选择框不打√,直接输入标准刀的数据,则可知标准刀插后的数据.下图是旧刀的情形

展成放大后

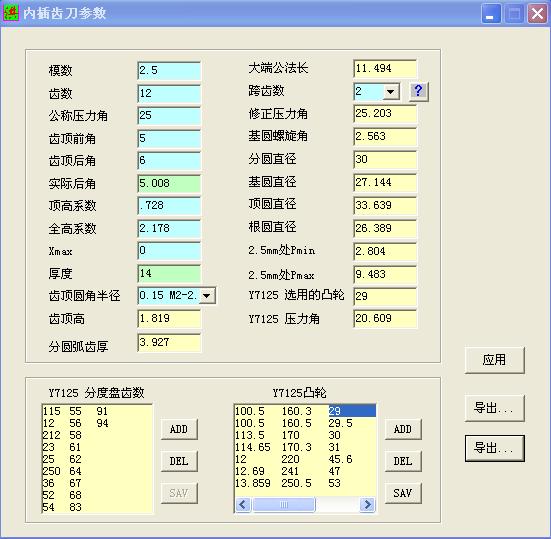

点击插刀参数后

点击第二个导出后,生成单边≤3段的圆弧代替渐开线的代码.(割带后角的刀坯,在一些刀具厂是常用的).
可以做到两三天就做出非标的刀.

目前,程序在用VB.NET在重新编辑,会增加功能,以后还会发上来与大家讨论.

JFD3 · 发表于 2010-1-15 22:52

不知何时发表小软件，期待中。谢谢

lengxiaodong · 发表于 2010-1-19 09:03

期待您的软件啊！

spline · 发表于 2010-1-19 12:06

感谢楼主的东东！

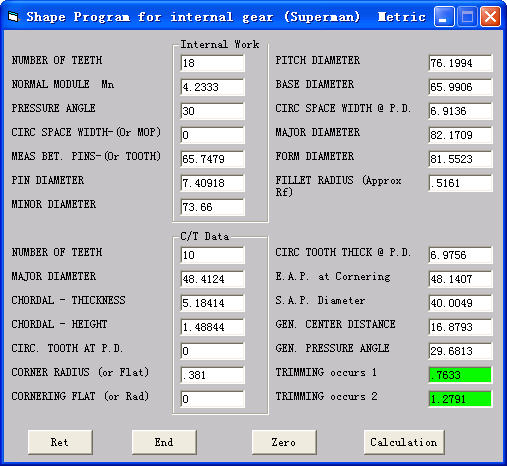

俺也发一个小Kiss！简单点，两个绿框都OK表示无干涉。任何一个是红色，就表示有干涉！

yxw588 · 发表于 2010-1-19 12:48

看起来不错，如果有剃齿刀的就更好了

abl234 · 发表于 2010-1-20 11:54

好东西，还有其他的没有？

swaq1001 · 发表于 2010-1-20 17:20

传说中的高手？？

meigang001 · 发表于 2010-1-20 17:59

何时上传软件啊！期待。。。。。。

wjzrocket126 · 发表于 2010-1-20 18:53

看看来了:)

daniel5200204 · 发表于 2010-4-30 14:56

回复 1# hj611
能不能把你的程序给我一个啊，谢谢啊！邮箱：daniel5200204@163.com
