为什么磨齿磨成这样？

茗茶 · 发表于 2013-6-15 18:18

您需要登录才可以下载或查看，没有账号？注册

x

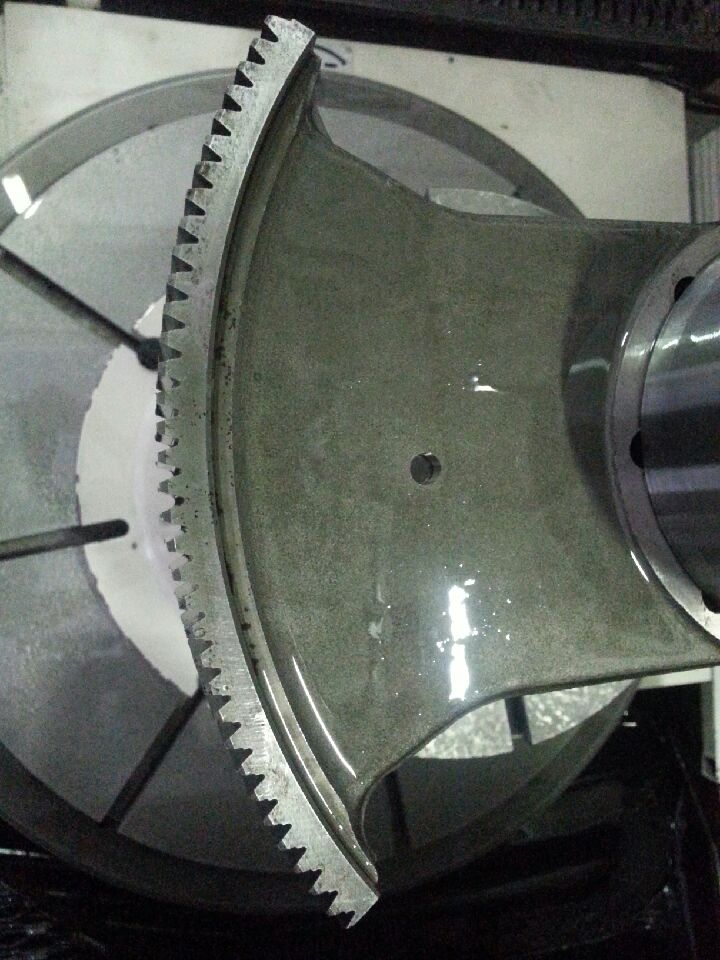

为什么齿轮磨齿后会这样？参数没问题，工装没问题，调整没问题，工件安装也没问题，难道是齿轮加工时除了问题？

NGCQE · 发表于 2013-6-15 18:46

什么问题，没看明白。

茗茶 · 发表于 2013-6-15 20:56

齿槽越往下磨得越偏向左齿面

dongjingzhiji · 发表于 2013-6-15 21:49

是不是磨削设定的齿数<毛坯齿数？

从照片上看，干涉的情况是逐渐增加的哦。

hrxiaokang · 发表于 2013-6-15 23:23

怎么感觉工件在东，不知道是什么设备

gyrfalcon · 发表于 2013-6-16 09:49

把检测报告发上来看看

秘密 · 发表于 2013-6-16 14:09

工件转了吧

茗茶 · 发表于 2013-6-16 14:57

这个工件实际齿数只有35齿，刚磨出来发现有问题，跟对方联系了，对方说要到现场来看，所以没有从机床上卸下，检测报告也提供不了。

茗茶 · 发表于 2013-6-16 15:00

dongjingzhiji 发表于 2013-6-15 21:49

登录/注册后可看大图

是不是磨削设定的齿数

所有参数都检查过，没有问题。关键工件齿轮部分不是我们加工的，不知道是否齿轮加工时除了问题

lalawo · 发表于 2013-6-16 17:10

茗茶发表于 2013-6-16 14:57

登录/注册后可看大图

这个工件实际齿数只有35齿，刚磨出来发现有问题，跟对方联系了，对方说要到现场来看，所以没有从机床上卸下 ...

实际齿数35，没用啊，主要要看一圈的齿数。还有既然没有取下来，有问题的面是右齿面。齿面的定义若是外齿是工件基准朝下，正对着齿顶看过去，一个齿厚的左边为左齿面，另外一边为右齿面。
