请教塑料行星齿传动的侧隙如何来实现

seaweed · 发表于 2013-6-15 09:32

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

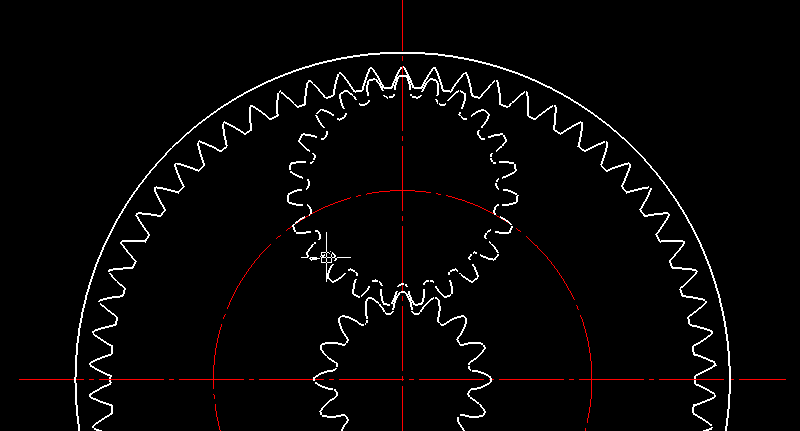

请教塑料行星齿传动的侧隙如何来实现？一般计算软件都是0侧隙？
普通外啮合齿轮实际生产中可通过增大中心距实现。
行星齿内外都得啮合如何实现。我想齿轮侧隙做到0.25
太阳齿16；变位0.221
行星齿23；变位0.054
内齿圈62；变位0.330
模数：0.4

Ericao · 发表于 2013-6-15 10:01

可以通过行星齿轮切向变位来实现

seaweed · 发表于 2013-6-15 10:11

是直接调行星轮的变位系数么？

seaweed · 发表于 2013-6-15 10:33

是否可通过太阳齿与行星齿不变位；增大内齿圈的变位来实现；这样传动是有有问题？

Ericao · 发表于 2013-6-15 15:45

seaweed 发表于 2013-6-15 10:11

登录/注册后可看大图

是直接调行星轮的变位系数么？

不改变行星齿轮的径向变位系数，而是改变行星齿轮的切向变位系数，使行星齿轮齿厚变薄，兼顾与太阳轮，内齿圈的侧隙

seaweed · 发表于 2013-6-15 16:53

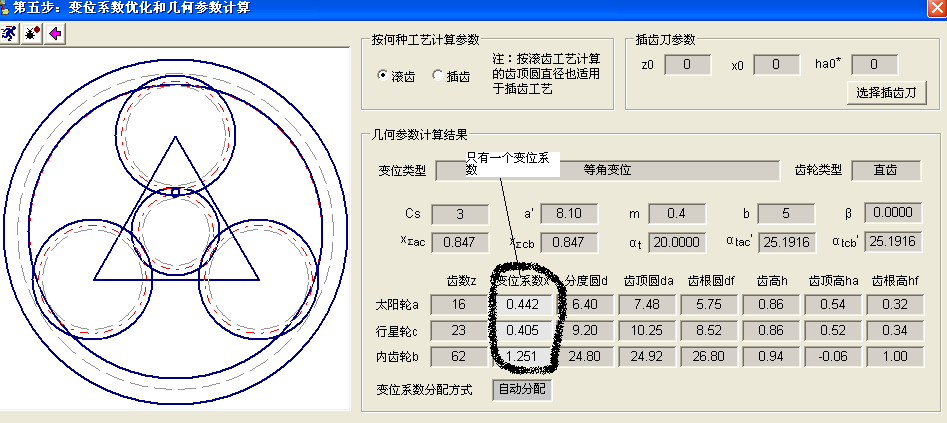

我用的是直齿；设计软件中只有一个变位系数。

Ericao · 发表于 2013-6-16 20:06

行星齿轮的切向变位系数就是齿厚调节系数，看软件中是否有，如没就标到图纸的参数表里

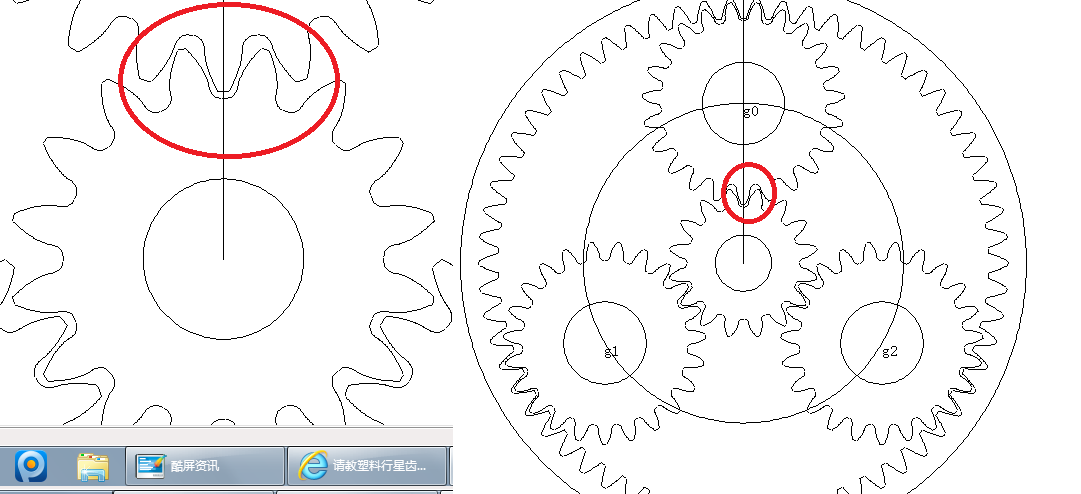

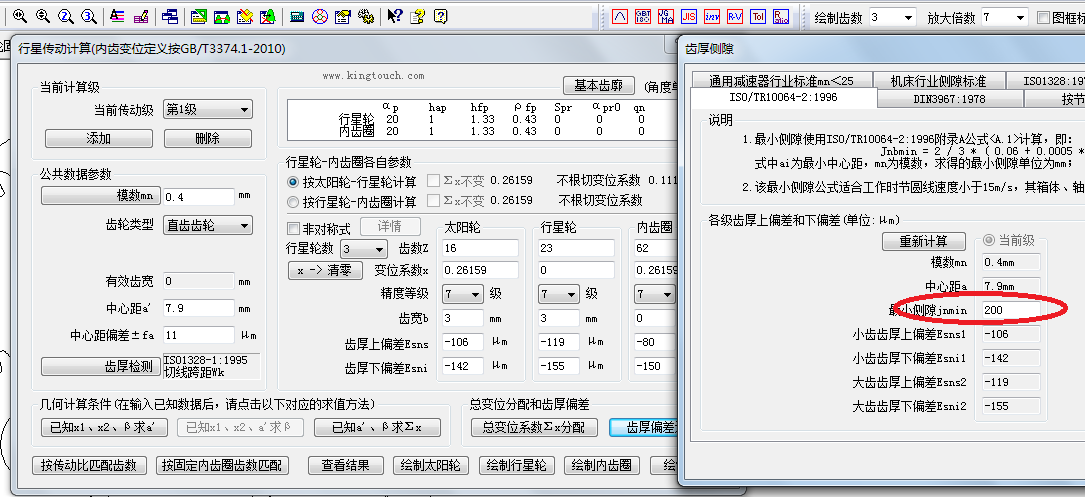

niuershiye · 发表于 2013-6-17 09:41

seaweed · 发表于 2013-6-18 13:56

非常感谢版主的回复，
你的软件强大；请教齿厚的概念；实际加工中是如何控制齿厚；是否就是滚刀加工的深一点？
还有这个齿厚下公差可以转化到变位系数上么？
我现在要做个3D；或做个二维的线切割图；在caxa里没有齿厚公差。直接偏距肯定是不对的。

seaweed · 发表于 2013-6-18 14:03

本帖最后由 seaweed 于 2013-6-18 14:04 编辑

我现在通过调整中心距加大0.2mm；内齿圈加大变位；太阳齿与行星齿变位不调整；可实现齿侧隙0.2mm。看下这种方式是否是错误的。
太阳齿16；变位0.442
行星齿23；变位0
内齿圈62；变位1.25
模数：0.4;中心距8.1
内齿圈固定；太阳齿输入行星齿架输出；
减速比为4.875
