请各位师傅帮忙看看

cz.xzr · 发表于 2013-6-1 17:19

您需要登录才可以下载或查看，没有账号？注册

x

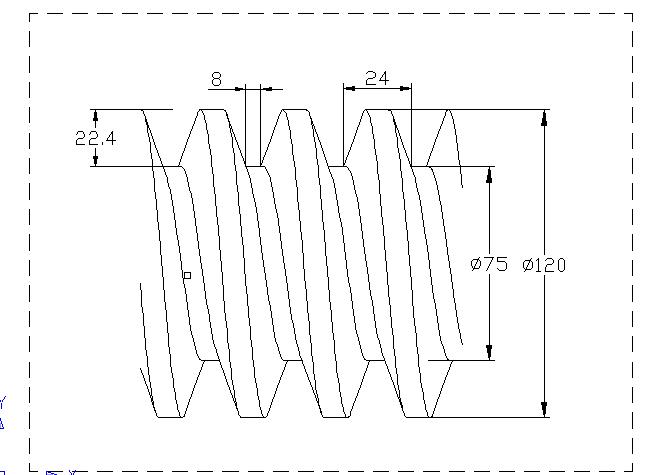

我有一旧的蜗杆，想要按实样做一根，可我是外行不懂，请师傅们帮忙看看，能否帮我计算出蜗杆的模数，分度圆，螺旋角等参数。蜗杆是右旋，单头。蜗轮是35个齿，最小处直径大约在370. 谢谢大家。

hesheya · 发表于 2013-6-1 18:56

楼主按10模数做

chenhw43 · 发表于 2013-6-1 21:04

本帖最后由 chenhw43 于 2013-6-1 21:07 编辑

需要告诉中心距，才能算得理想一些。根据你的绘图水平，找本设计书看看一定能计算的。

gyrfalcon · 发表于 2013-6-4 09:41

可以按模数10、螺旋升角5.853°、分度圆97.5计算

libiao · 发表于 2013-6-4 11:13

先确定中心距，推算精确的几何尺寸及公差，
再推敲材料及热处理。

JINLIANG · 发表于 2013-6-4 13:45

先分析原件的工艺方法，再分析蜗杆型式（ZA、ZI、ZN、ZK），然后测绘画图纸就容易了。

陆壹 · 发表于 2013-6-4 16:16

最好有中心距就OK了，QQ914330248

hyfjy · 发表于 2013-6-4 20:12

中心距是计算蜗杆及配偶件几何尺寸的重要参数，缺他不可。有了中心距，有了齿数，还得有一个蜗杆系数（老式计算公式）或者蜗杆的分度圆直径（目前通用的公式），否则这一传动副不能精确计算。别的参数都是计算值。

BNT · 发表于 2013-6-4 23:12

一定需中心距

HBTIANZE · 发表于 2013-6-5 07:52

模数按10选取即可，关键还是中心距和速比两个参数必须了解才保险的。
