齿轮内啮合计算干涉

网中漫步

高手帮忙看看：
模数1.25，Z内49齿，Z外20齿，中心距18
我怎么调参数（变位、中心距……）计算好象都有干涉呢?

wanghuang117

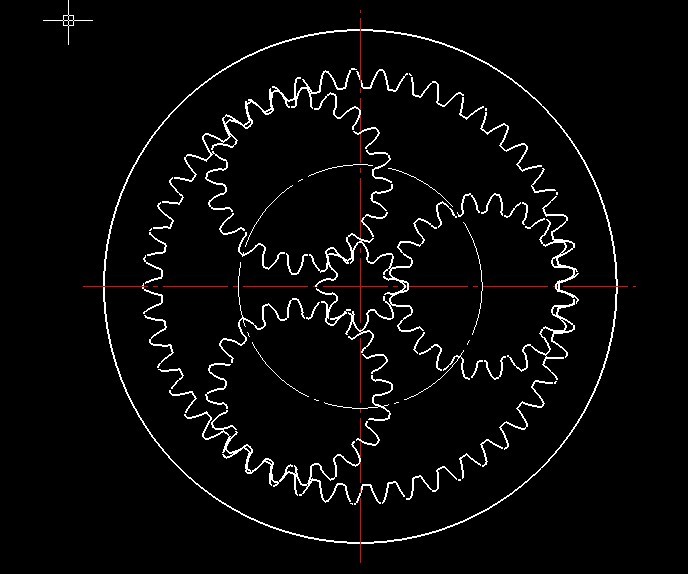

在电子图版里放了一下可以，内齿和行星齿轮都不变位

网中漫步

应该不会哦，我调整了中心距和变位系数验算干涉时还是不行哦
比如我把中心距调为18.5，都正变位，外齿0.37、内齿0.692

qdtruck

把内齿的齿顶圆大一点，把外齿的变位系数取0.5，内齿的取约0.4（详细自己算算），中心距按18，是个不错的设置。

hyfjy

试着算一下：

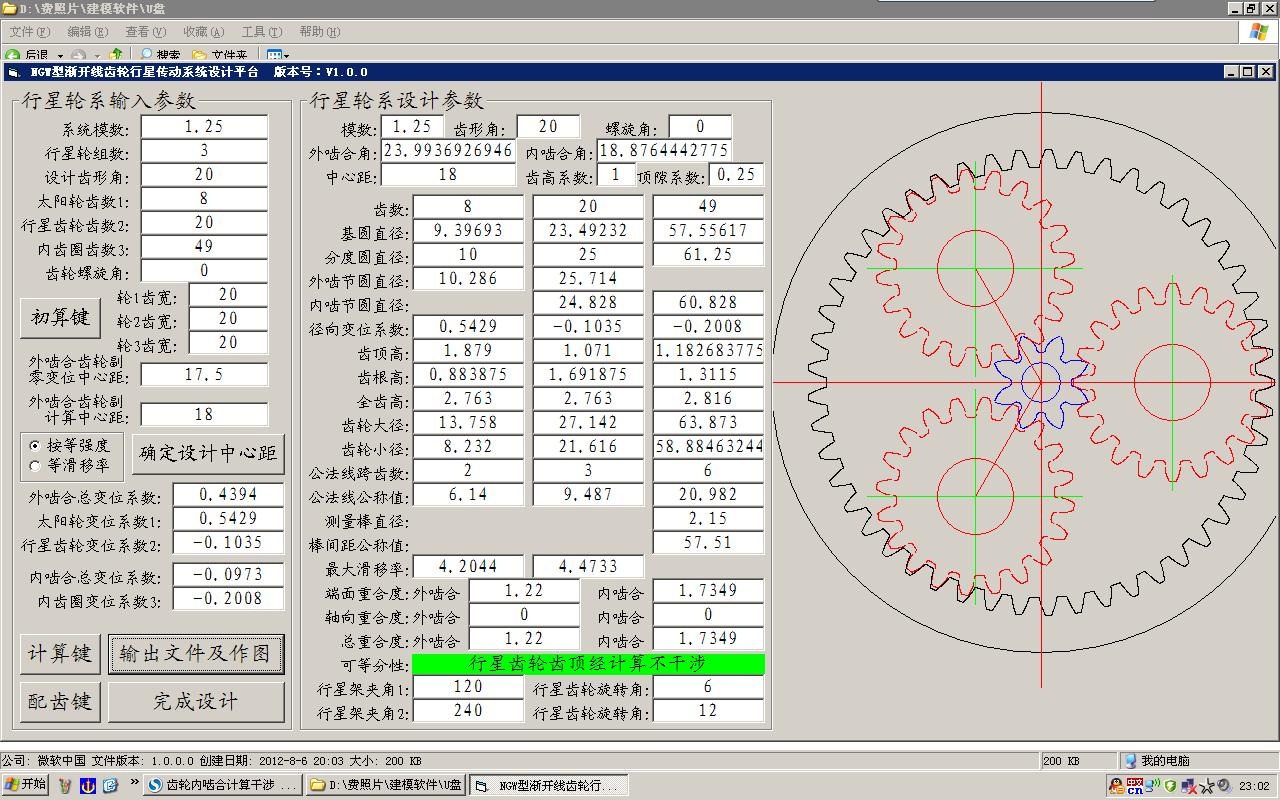

计算图：

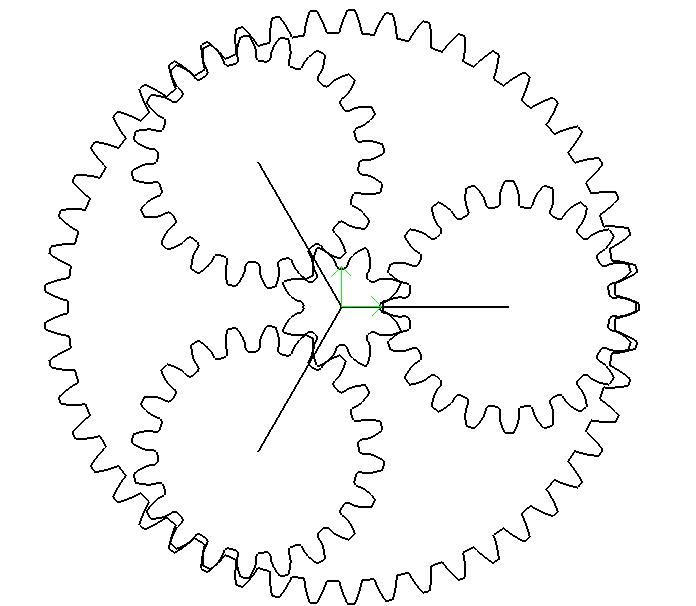

二维图：



计算记录：

    NGW型渐开线齿轮行星传动系统设计计算数据一览表
    软件编制: hyfjy  计算日期:2013-6-11 下午 11:02:06
法向模数          Mn =           1.25
齿数              太阳轮Z1 = 8     行星齿轮Z2 = 20    内齿轮Z3 = 49
法向齿形角    αn = 20            分度圆螺旋角 β = 0
齿高系数         Ha′= 1         齿顶间隙系数     C′ = 0.25
     行星传动系统计算结果
模数:               M =     1.25            分度圆螺旋角: β =  0
齿数:               Z =     8                20            49
端面模数:         Mt = 1.25     端面齿形角:αt = 20
端面压力角:        αt=     20
端面外啮合角:αt'= 23.99369        端面内啮合角:αt'= 18.87644
计算中心距:         L =     18
分度圆直径:         d =     10    25            61.25
外啮合节圆直径:        d'=     10.286             25.714
内啮合节圆直径:        d'=     24.828             60.828
基圆直径:         太阳轮Do= 9.39693 行星齿轮Do= 23.49232 内齿轮Do= 57.55617
径向变位系数:X =     0.5429       -0.1035       -0.2008
齿轮副计算齿宽:      太阳轮宽20        行星齿轮宽20       内齿轮宽20
齿顶高:             ha=     1.879             1.071         1.183
齿根高:             hf=     0.883875          1.691875      1.312
全齿高:             h =     2.763             2.763         2.494
齿轮大径:太阳轮De= 13.758 行星齿轮De= 27.142 内齿轮大径 63.873
齿轮小径:太阳轮Df= 8.232 行星齿轮Df= 21.616 内齿轮小径 58.885
外啮合齿轮端面重合度:     Ea=  1.22
内啮合齿轮端面重合度:     Ea=  1.7349
外啮合齿轮轴向重合度:     Eb=     0
内啮合齿轮轴向重合度:     Eb=     0
外啮合齿轮总重合度:        E =     1.22
内啮合齿轮总重合度:        E =     1.7349
外啮合最大滑动率:     太阳轮F = 4.2044               行星齿轮F = 4.4733
公法线跨齿数:太阳轮K = 2      行星齿轮K = 3      内齿轮K = 6
公法线公称值:太阳轮W = 6.14 行星齿轮W = 9.487 内齿轮W = 20.982
内齿轮测量棒直径: 2.15              内齿轮棒间距M = 57.51

wanghuang117

wanghuang117 发表于 2013-5-31 00:15


登录/注册后可看大图

在电子图版里放了一下可以，内齿和行星齿轮都不变位

那要看你强度的要求！
