剃齿刀出现爆内齿是什么原因？

wusulan · 发表于 2013-5-24 10:00

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

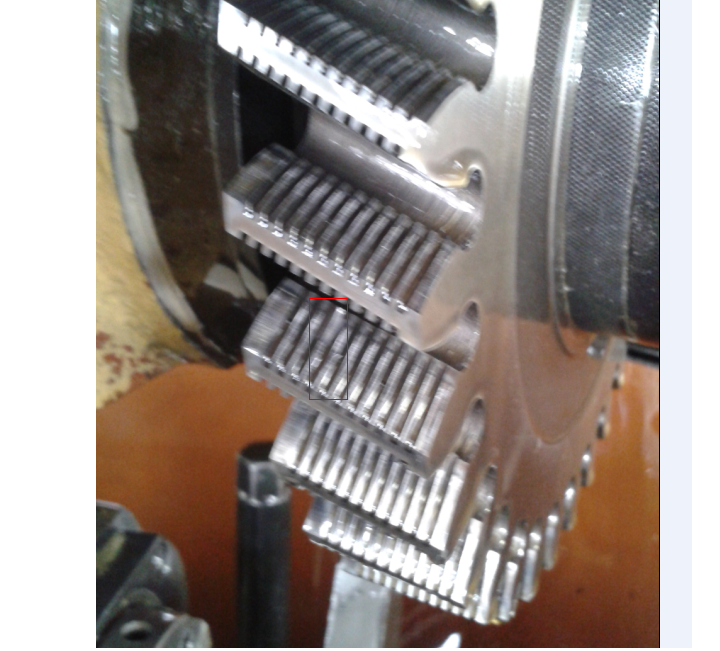

请教：工件m6 z37 α22.5° β7.5°左旋，外圆φ238.3，剃齿刀z35 β22.5°右旋。采用轴向剃齿时刀具转速110r/min，工作台工进：40-50mm/min，光刀：30mm/min，工进5刀，每刀0.02mm，光刀：2刀，留剃余量0.08-0.09。同样的剃齿刀，之前没有出现过爆内齿现象，最近一段时间频繁出现，到目前为止已经爆了7把剃齿刀。从滚齿齿形、径跳、倒棱、留剃余量、夹具、机床、切削参数逐一排查，仍未找到原因，刀具厂家称材料、热处理均未发生过变化。请教各位：还有什么原因会导致爆内齿？而且都是剃齿刀的左齿面，不是两面都爆内齿，而且爆齿也不是一下子全爆光，是慢慢的，一部分，一部分，多段时间就一圈都爆了，刀具更换方向后，爆齿面跟随刀面变化。

syp24738839 · 发表于 2013-5-24 11:51

产品有硬点

gyrfalcon · 发表于 2013-5-24 14:44

应该不是工件有硬点的问题，我想还是应该从机床和夹具上找原因（因为你是固定的面爆内齿），从好好分析下

wusulan · 发表于 2013-5-25 07:35

gyrfalcon 发表于 2013-5-24 14:44

登录/注册后可看大图

应该不是工件有硬点的问题，我想还是应该从机床和夹具上找原因（因为你是固定的面爆内齿），从好好分析下

机床的问题基本可以排除，更换过4台机床，出现过此现象。夹具一直没有改变，之前做了许多，也未有此现象。

HBTIANZE · 发表于 2013-5-25 08:41

工件原来的热处理状态是什么啊，硬度恐怕不均匀的。

wusulan · 发表于 2013-5-25 09:30

HBTIANZE 发表于 2013-5-25 08:41

登录/注册后可看大图

工件原来的热处理状态是什么啊，硬度恐怕不均匀的。

正火、渗碳淬火

sjsp29 · 发表于 2016-1-15 14:36

刃口两边切削条件不一致。请使用法向梳槽剃齿刀，有兴趣联系我15295251210，一起探讨一下
