求教面齿轮图

slzw0123

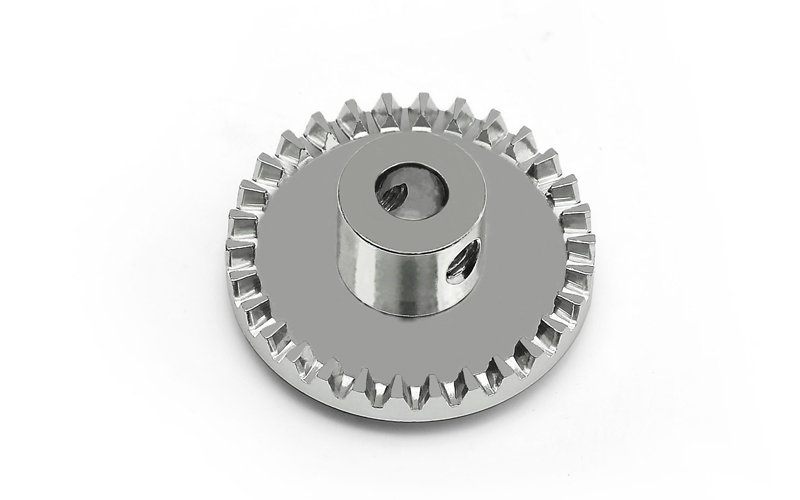

求教面齿轮画法，，齿数40，法向模数0.9，顶隙0.35，顶高系数1，齿形角20度，螺旋角40度，齿外圆40mm，内圆33mm，那位高人给个图

minzi

设计手册中，齿轮的设计计算、图纸画法、齿轮参数列表和标注都可以查找到。

不倒翁

你也是搞面齿轮的？

hyfjy

面齿轮副由小齿轮及面齿轮组成，一般说，小齿轮的参数定下后，相应的面齿轮参数才可以定下，面齿轮不能与同模数，压力角的任意齿数，任意径向变位系数的小齿轮啮合，也就是说，一般都以小轮为设计依据进行面齿轮的设计，包括建模设计在内。
所以，楼主给出的面齿轮参数，在与不同的小齿轮进行啮合时，有不同的面齿轮参数，而楼主不给出小齿轮的基本参数，这个面齿轮是不能算参数齐全的。也就是无法完成这一设计。

hyfjy

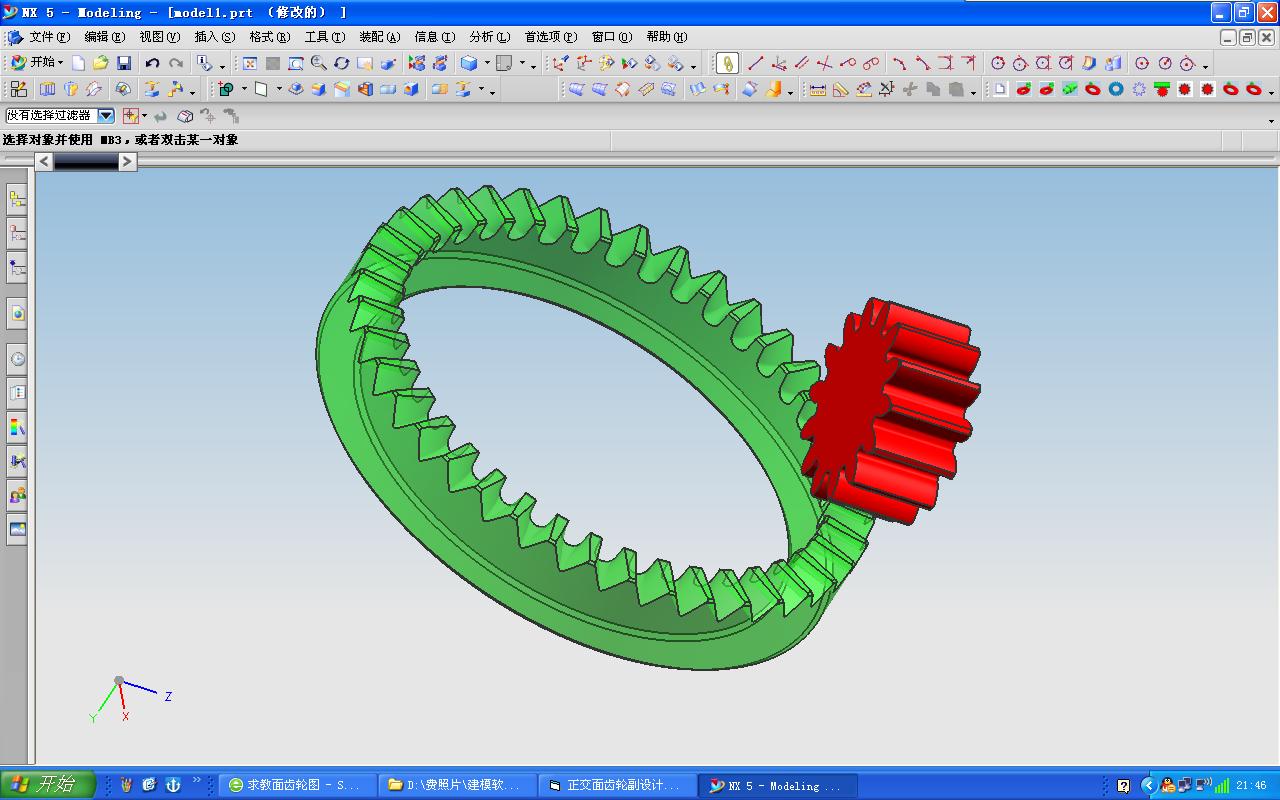

发上与同模数，14齿，径向变位系数为0.25的小齿轮啮合的图：

mrmrw

最近也涉及了一款面齿轮传动。这种面齿轮，在加工中听说有两种方法：
（1）采用插齿方法加工，此模型与楼上费老所建模型是一致的，齿顶厚由内至外逐渐减小！
（2）采用滚刀加工，此模型与上述模型不同，在玩具行业中常用此法加工，齿顶厚是内小外大！
如下图所示：

马全书

我们仪表上的端面齿轮的齿厚也是从外到内逐渐变窄的

mrmrw

马全书 发表于 2014-5-24 15:32


登录/注册后可看大图

我们仪表上的端面齿轮的齿厚也是从外到内逐渐变窄的

可否找一点照片，给大家看一下！

马全书

mrmrw 发表于 2014-5-26 10:23


登录/注册后可看大图

可否找一点照片，给大家看一下！

马全书

这是杠杆百分表上面使用的平面齿轮m0.15915，z120。
啮合位置外圈的大径
