请达人帮忙计算一下齿条和齿轮的齿根高和齿顶高

何青青青

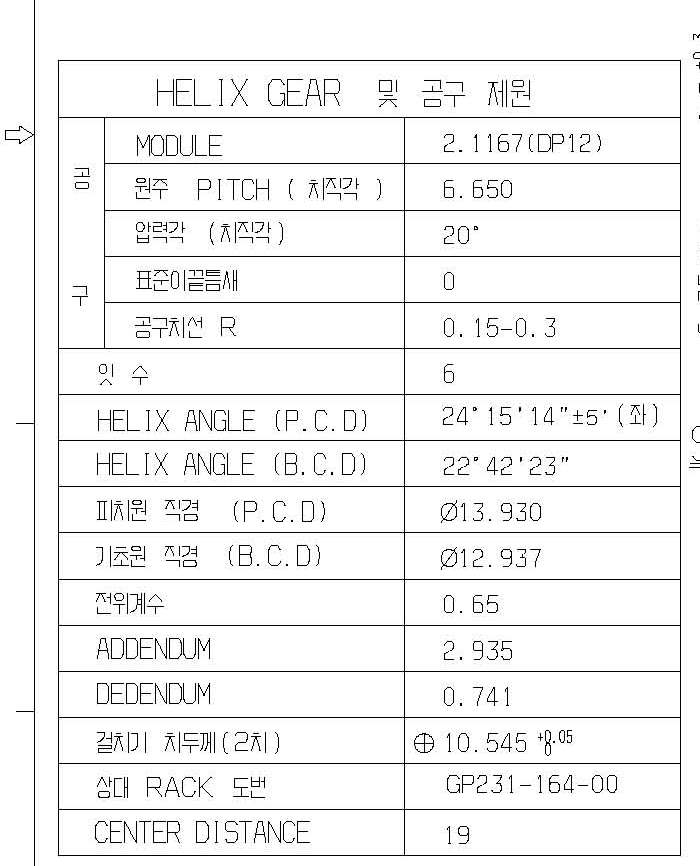

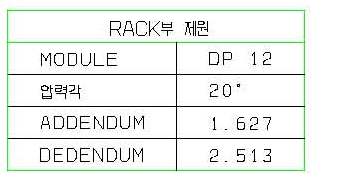

        图一为齿轮参数图片，图二为齿条参数图片
        此齿轮和齿条配合为实际设计中的配合，请达人帮忙计算一下齿轮和齿条的齿根高和齿顶高，并敬请给出详细计算过程，希望有达人能解除我困惑已久的问题！！严重感谢！！

        其中：
                  PITCH  6.650为法向齿距
                  20度为压力角
                  0.65为变位系数（不清楚是法向还是端面，请见谅）
                  center distance 不是齿轮和齿条的安装中心距，而是齿轮和齿条中心的距离，齿条为圆柱形

admin

你用这个程序计算一下看看：

https://www.gearbbs.com/forum.ph ... &extra=page%3D1

何青青青

用这个软件计算出来的分度圆直径和基圆直径是对的，可是计算出来的齿顶高和齿根高不对，软件计算交错角为0的配合，这个配合是交错角16度46分
