内斜齿轮和端面齿轮

jianlv · 发表于 2013-5-11 01:06

您需要登录才可以下载或查看，没有账号？注册

x

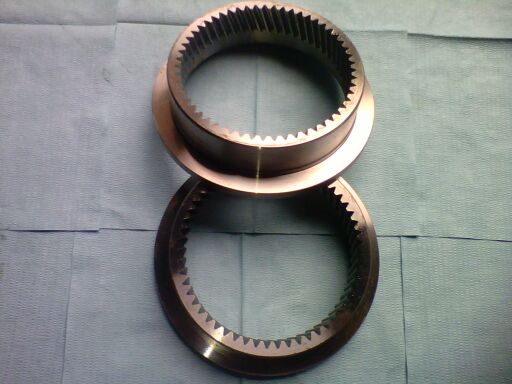

内斜齿轮

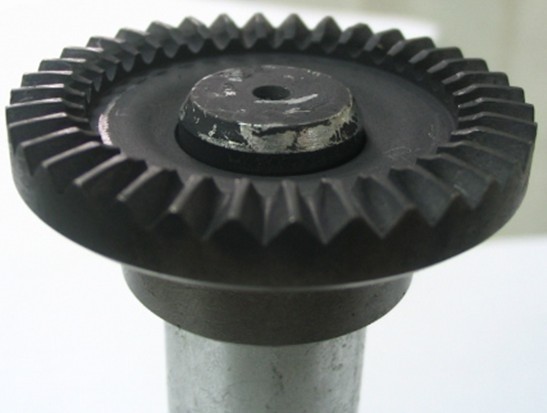

端面齿轮

联系 QQ 50883818

songlidong · 发表于 2013-5-11 05:11

内斜齿轮是什么样的，有图纸么，想看一下

zhengxinqiang · 发表于 2013-5-26 19:16

螺旋内齿拉刀加工的吗？能有这拉床的厂家也不多。有大侠科普下

hesheya · 发表于 2013-5-27 19:58

楼主的内斜齿轮是插的吗？还有就是你们的端齿模是怎么加工的

jianlv · 发表于 2013-5-27 21:18

hesheya 发表于 2013-5-27 19:58

登录/注册后可看大图

楼主的内斜齿轮是插的吗？还有就是你们的端齿模是怎么加工的

内斜齿轮有插齿的，也有拉齿加工的。

端面齿轮是机加工的。
端面齿轮和一直齿轮作90度传动。

hesheya · 发表于 2013-5-29 10:40

jianlv 发表于 2013-5-27 21:18

登录/注册后可看大图

内斜齿轮有插齿的，也有拉齿加工的。

端面齿轮是机加工的。

还有就是你们的端齿模是怎么加工的

godlove7 · 发表于 2013-5-29 16:19

hesheya 发表于 2013-5-29 10:40

登录/注册后可看大图

还有就是你们的端齿模是怎么加工的

用普通滚齿机一样可以做端面齿轮啊。

dongjingzhiji · 发表于 2013-5-29 17:05

我们有个尚未完成的项目（俺们是小公司，只能循序渐进地玩）：

登录/注册后可看大图

比插齿快数十倍的内齿轮加工新工艺
https://www.gearbbs.com/thread-68251-1-1.html

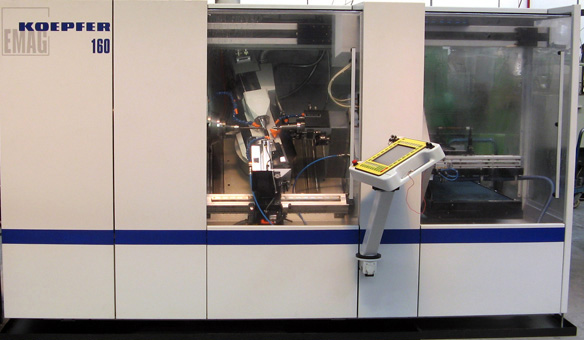

就是这台机器：
http://www.monnier-zahner.cn/mz13/zh-hans/mz130.html

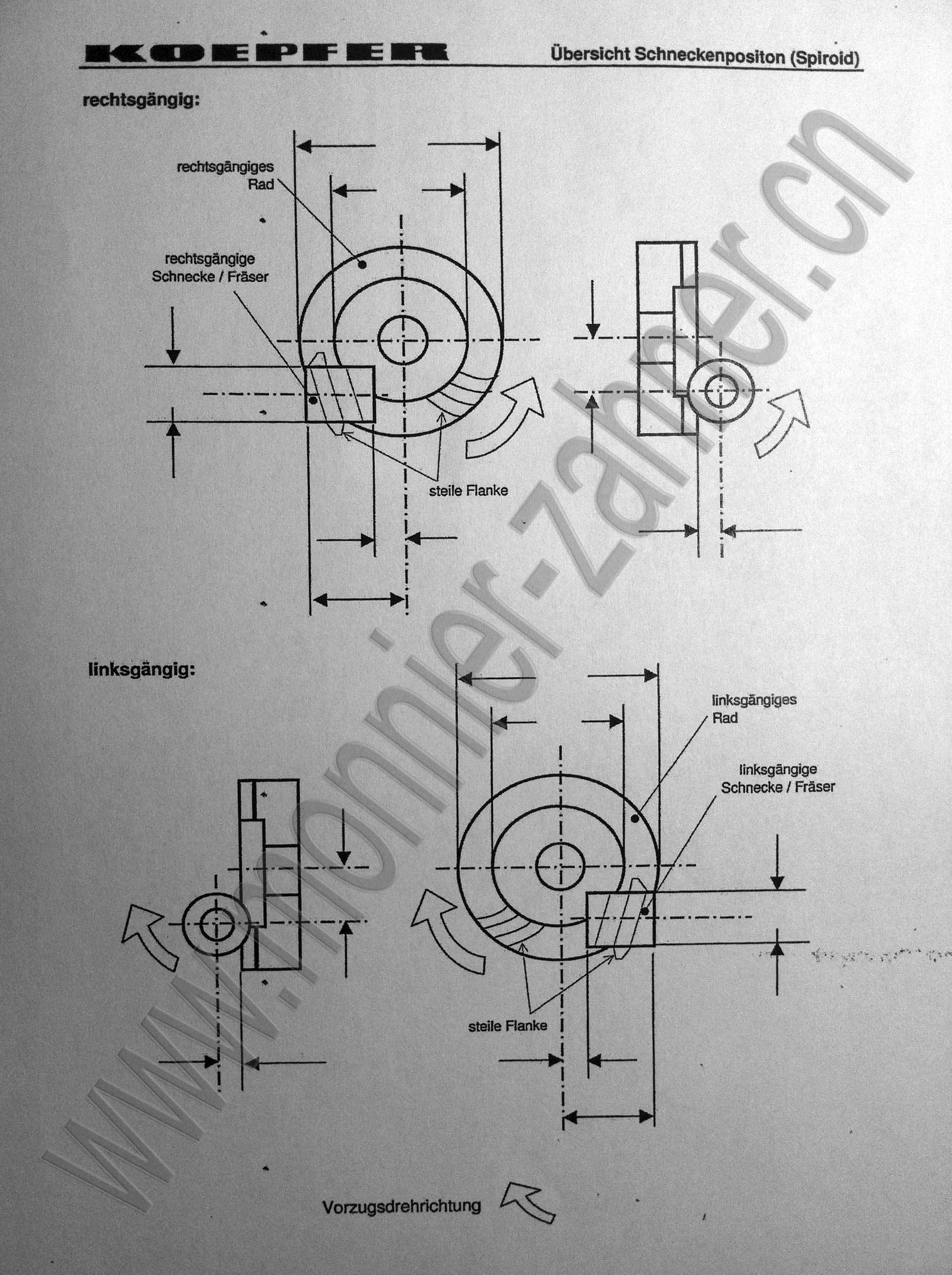

加工方法：

jianlv · 发表于 2013-5-30 22:55

hesheya 发表于 2013-5-29 10:40

登录/注册后可看大图

还有就是你们的端齿模是怎么加工的

端面齿轮模具是机加工的，
滚齿机是做不了端面齿轮的。

wzx · 发表于 2013-6-5 12:33

dongjingzhiji 发表于 2013-5-29 17:05

登录/注册后可看大图

我们有个尚未完成的项目（俺们是小公司，只能循序渐进地玩）：

你这是什么时候的机床，我去过这家公司，没见过。他们机床我们有。加工蜗杆的是200，照片我没照。
