ZA蜗杆的法向齿形，ZN蜗杆的轴向齿形

vbyu1987 · 发表于 2013-5-9 10:59

您需要登录才可以下载或查看，没有账号？注册

x

ZA蜗杆的轴向齿形是直线，那法向呢？中凹还是中凸的（或者有某个特有的名字）
ZN蜗杆的法向齿形是直线，那轴向呢？中凹还是中凸的（或者有某个特有的名字）

谢谢

woodee · 发表于 2013-5-9 13:13

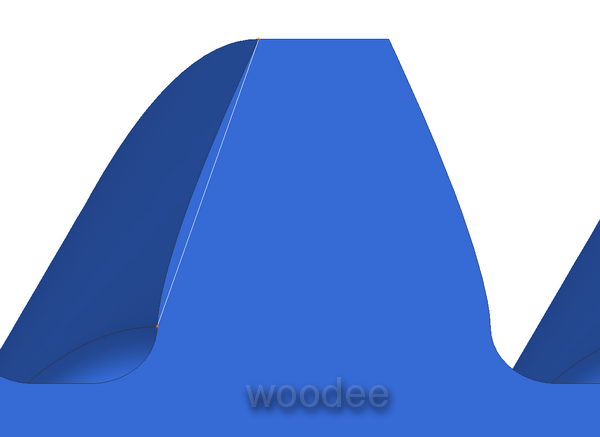

ZA蜗杆的法向齿形是中凸的：
ZA Worm.png

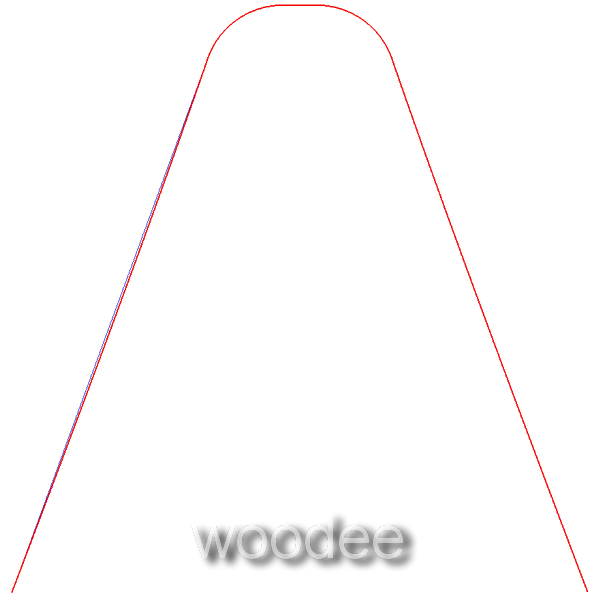

ZN蜗杆的轴向齿形是中凸的：

vbyu1987 · 发表于 2013-5-10 09:37

woodee 发表于 2013-5-9 13:13

登录/注册后可看大图

ZA蜗杆的法向齿形是中凸的：

谢谢版主

vbyu1987 · 发表于 2013-5-13 08:38

woodee 发表于 2013-5-9 13:13

登录/注册后可看大图

ZA蜗杆的法向齿形是中凸的：

ZN的结论也是一样的吗？
