国产数控铣齿机、磨齿机加工特大型螺旋锥齿轮

[复制链接]
发表于 2013-5-6 10:59 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x
    国产数控铣齿机、磨齿机的问世,解决了加工大模数(Ms=25_42),大直径(Do=1000——2150mm)螺旋锥齿轮的加工依赖进口问题,大大提高了国产数控、重型机床装备问题,迫使国外同类型螺旋锥齿轮机床大幅度降价。
    国产六轴四联动铣齿机床和七轴五联动(或六联动)性能如何 ?加工的齿轮精度如何?是从事该行业的同仁们所关心的。
    我们使用的长沙哈量凯帅精密机械公司产2000铣齿机、和磨齿机已有四年历史,发几张照片供关心齿轮生产的同仁们参考。

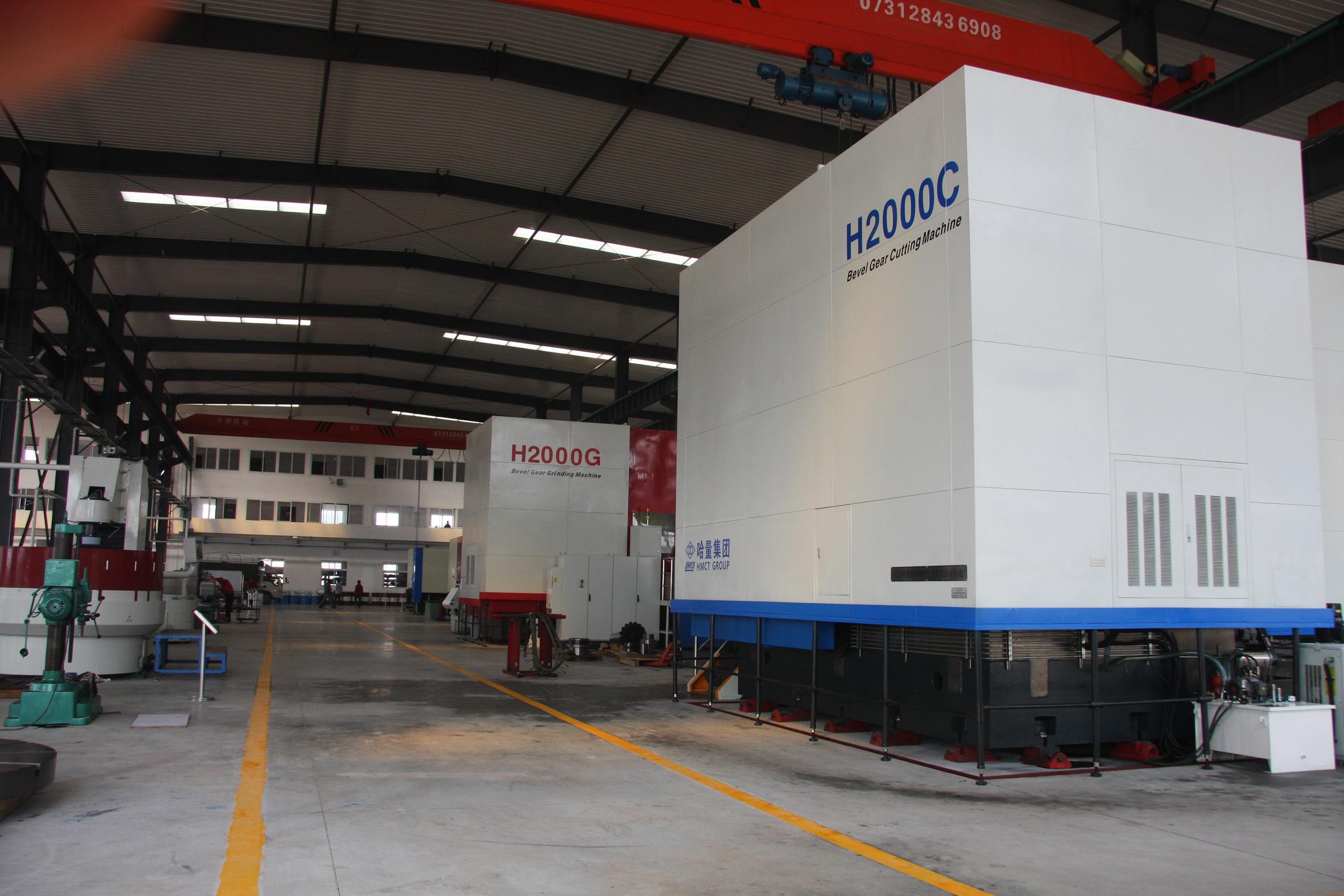

六轴四联动2000mm数控铣齿机。

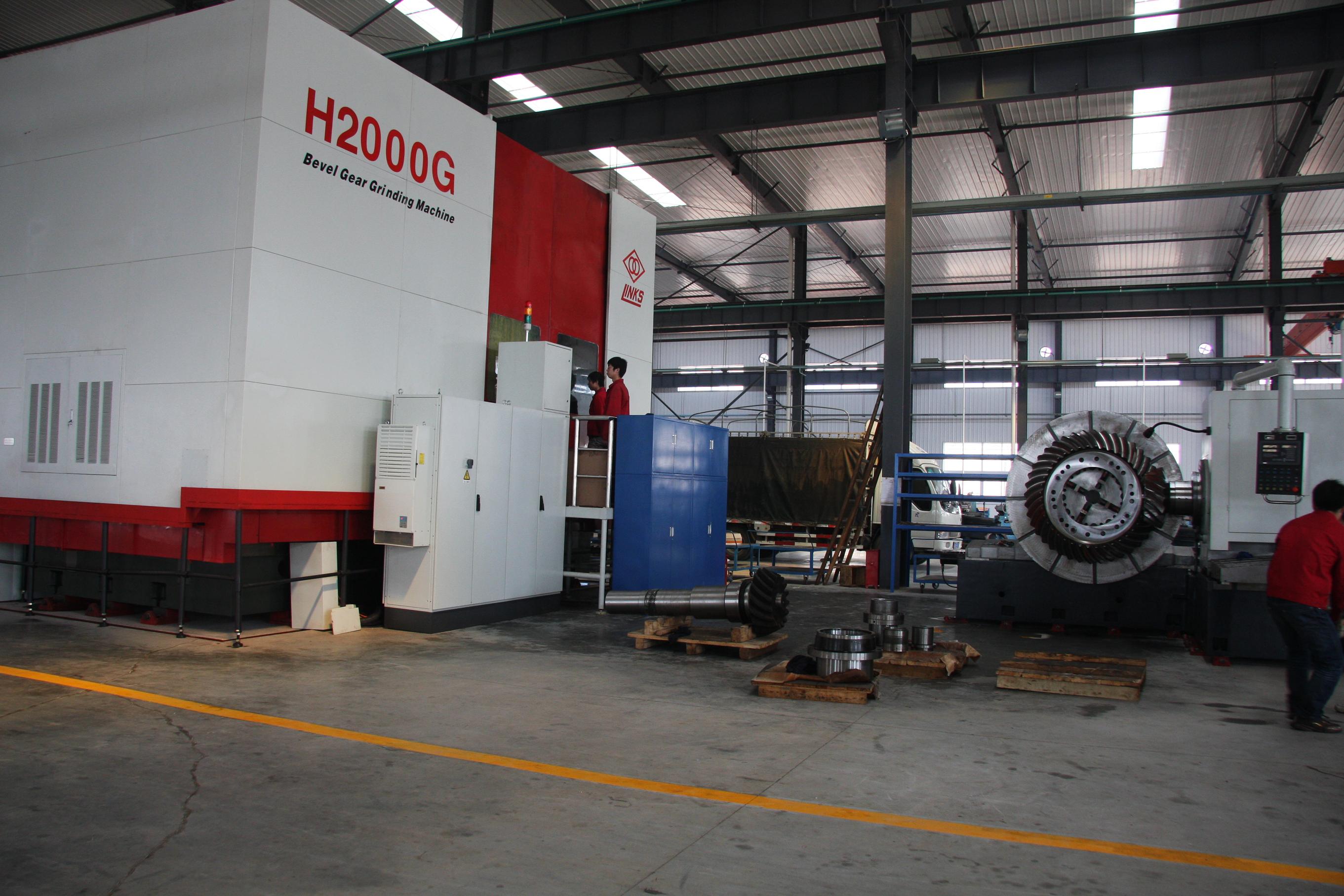

七轴五联动(六联动)2000mm数控磨齿机

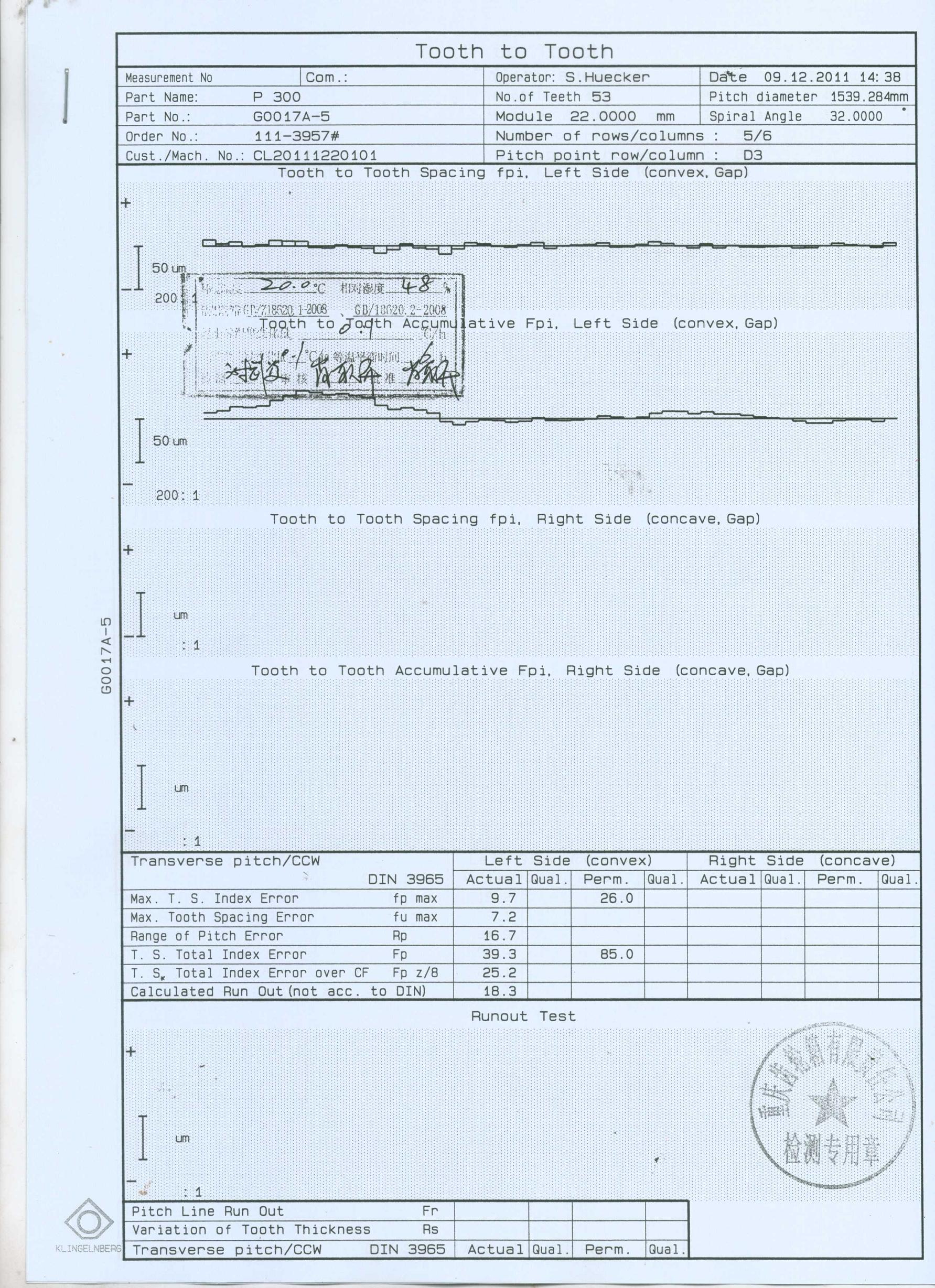

模数32,齿数53,直径1539.28mm螺旋锥齿轮在克林贝格P300齿轮检测中心上检查齿轮精度报告。客户要求六级精度,从检测报告看,已经超过六级精度(DIN标准)。

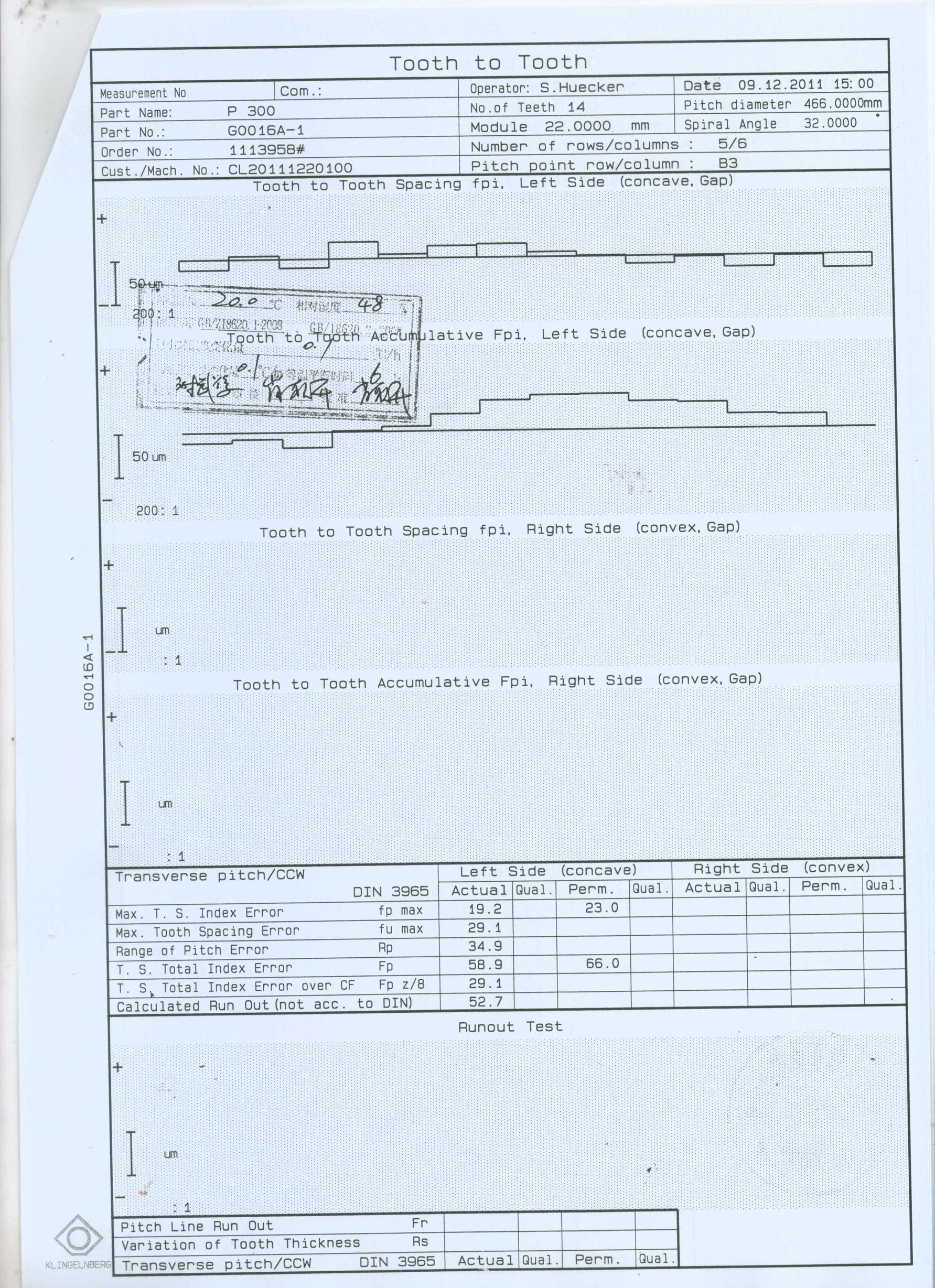

与之相啮合的小齿轮,齿数14,大径466mm,检测精度远远超过六级精度(DIN标准)。

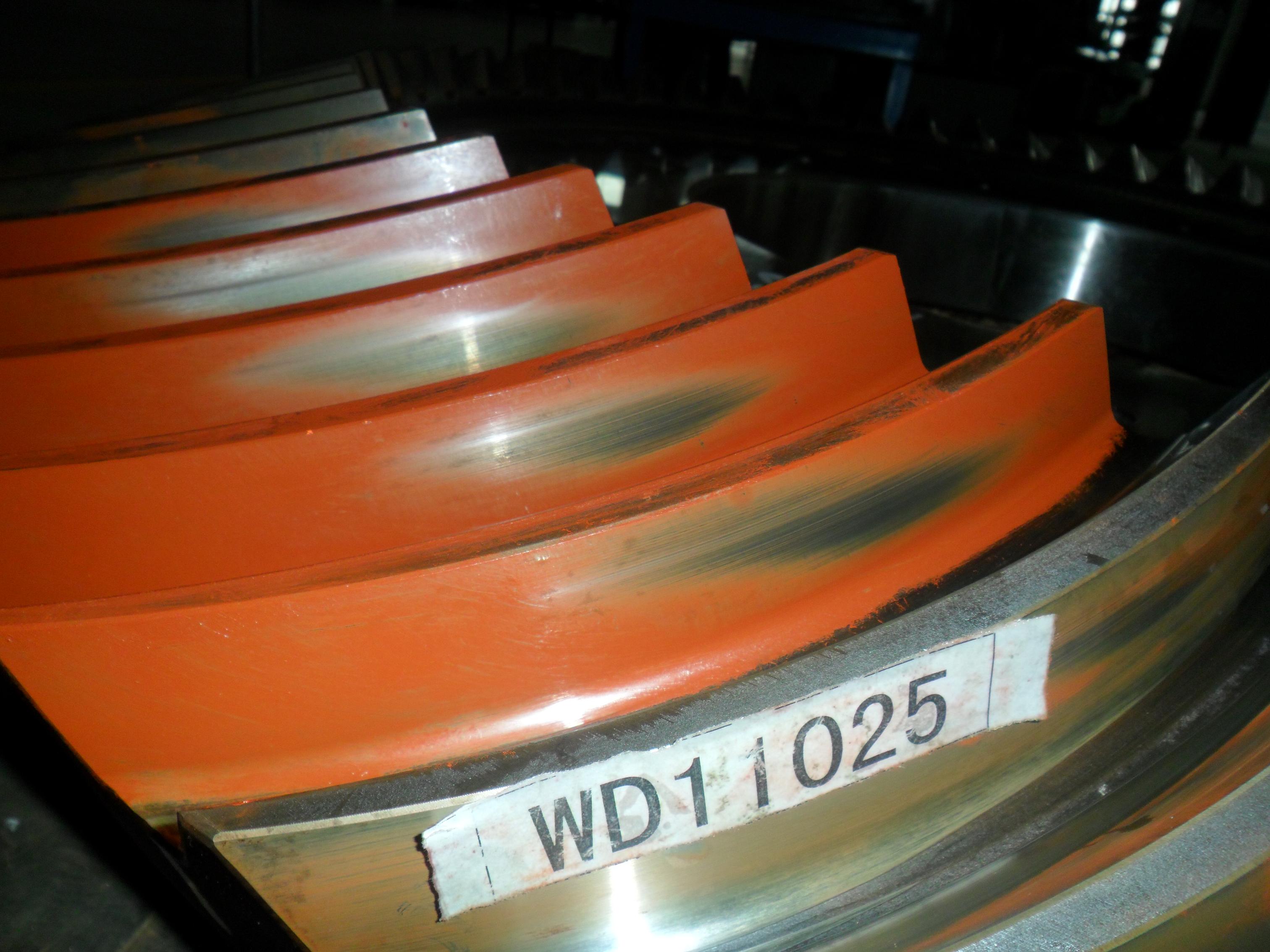

齿轮的接触区(凸面)。

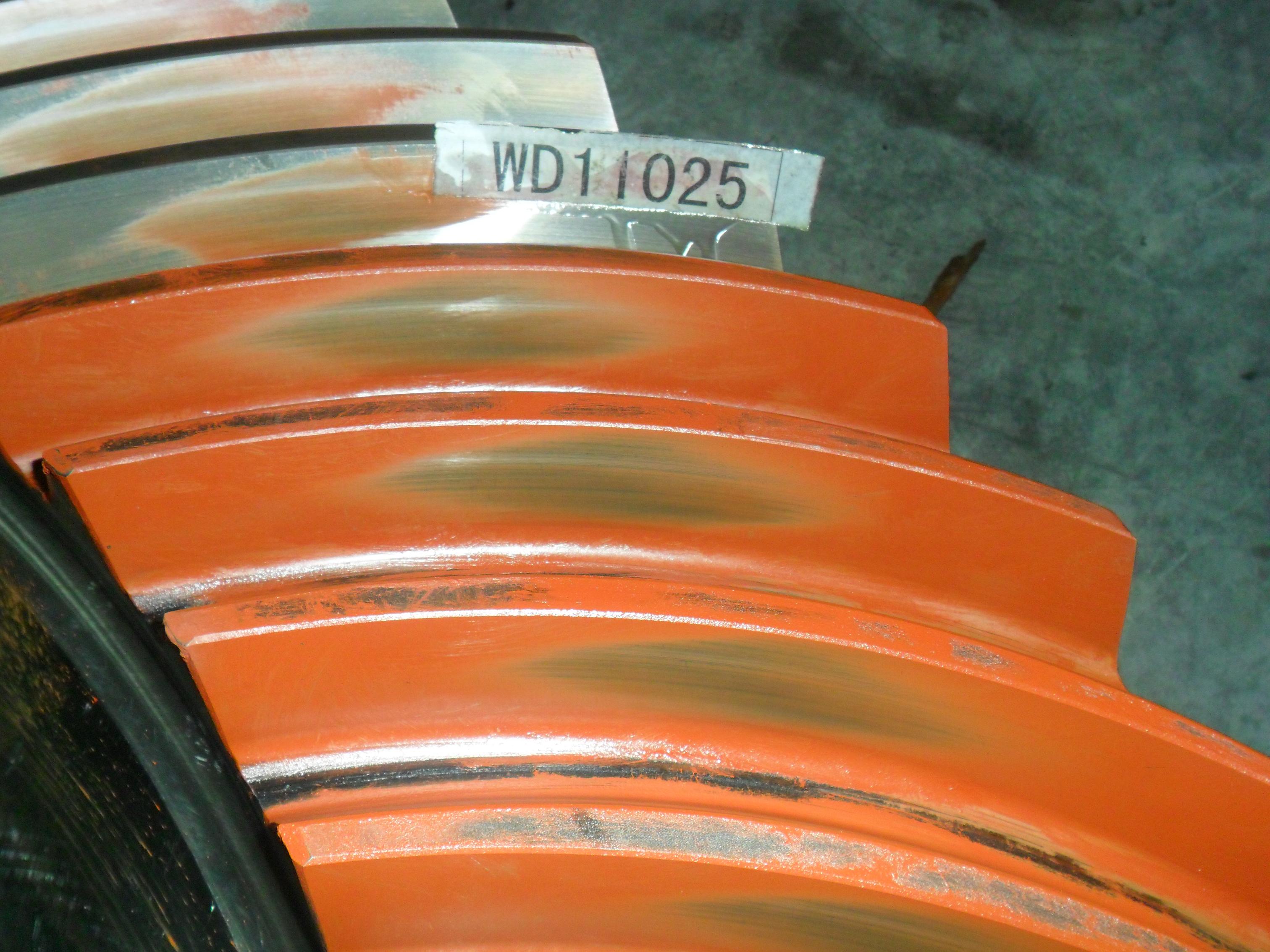

齿轮的接触区(凹面)。
  对于有人认为国产设备不行,加工不出高精度螺旋锥齿轮的认识,是认识不足或有偏见。至于“山寨”说,更是错误的。

评分

1

查看全部评分

发表于 2013-5-6 11:02 | 显示全部楼层
顶!接触区的位置和形状都很漂亮!
 楼主| 发表于 2013-5-6 11:03 | 显示全部楼层
发表于 2013-5-6 11:05 | 显示全部楼层
支持国产设备啊!
发表于 2013-5-6 13:48 | 显示全部楼层
好样的
发表于 2013-5-6 18:39 | 显示全部楼层
接触区确实漂亮,只是更希望看的机床的加工视频。
发表于 2013-5-6 19:29 | 显示全部楼层
国产的稳定性太差了
 楼主| 发表于 2013-5-6 21:13 | 显示全部楼层
liangbo0317 发表于 2013-5-6 19:29
国产的稳定性太差了

不知哪个方面“不稳定”,是指光栅尺还是光栅盘?
 楼主| 发表于 2013-5-6 21:14 | 显示全部楼层
liangbo0317 发表于 2013-5-6 19:29
国产的稳定性太差了

能告诉你们购买哪家的机床吗?
 楼主| 发表于 2013-5-6 21:17 | 显示全部楼层
liangbo0317 发表于 2013-5-6 19:29
国产的稳定性太差了

据我所知:在河北沧州地区没有湖南长沙生产的数控铣齿机、磨齿机。
