齿轮设计与建模软件简介

evanlu2008 · 发表于 2007-7-7 09:58

谁有geartrax使用说明，有很多参数不好改

jjtt019 · 发表于 2007-7-15 11:26

我这边只有pro/e 2.0,也没什么齿轮插件，现在有一产品带齿软的产品要做，我是用PRO/E画的，也不知模厂有没有其它软件，请问各位高手，模厂能否直接用我画的齿形直接开模?先谢了！

mrmrw · 发表于 2007-7-16 13:25

原帖由 jjtt019 于 2007-7-15 11:26 发表

 登录/注册后可看大图

我这边只有pro/e 2.0,也没什么齿轮插件，现在有一产品带齿软的产品要做，我是用PRO/E画的，也不知模厂有没有其它软件，请问各位高手，模厂能否直接用我画的齿形直接开模?先谢了！

******************

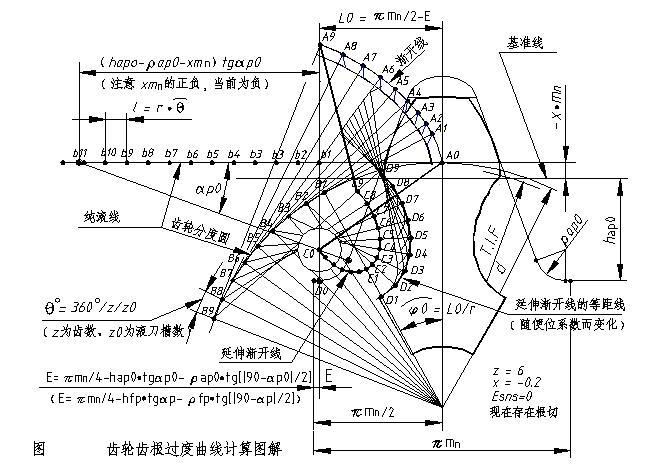

用Proe绘制的齿形一般是不能用来直接开模的，除非你的齿形考虑的很完整很正确，关键是齿根过渡圆角的处理。下图是齿根过渡曲线的图形，看看你考虑了没有那？
还有模具还涉及收缩问题，这个你考虑没有那？

[ 本帖最后由 mrmrw 于 2007-7-16 13:36 编辑 ]
