齿轮倒棱

zq1033 · 发表于 2013-4-29 14:27

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

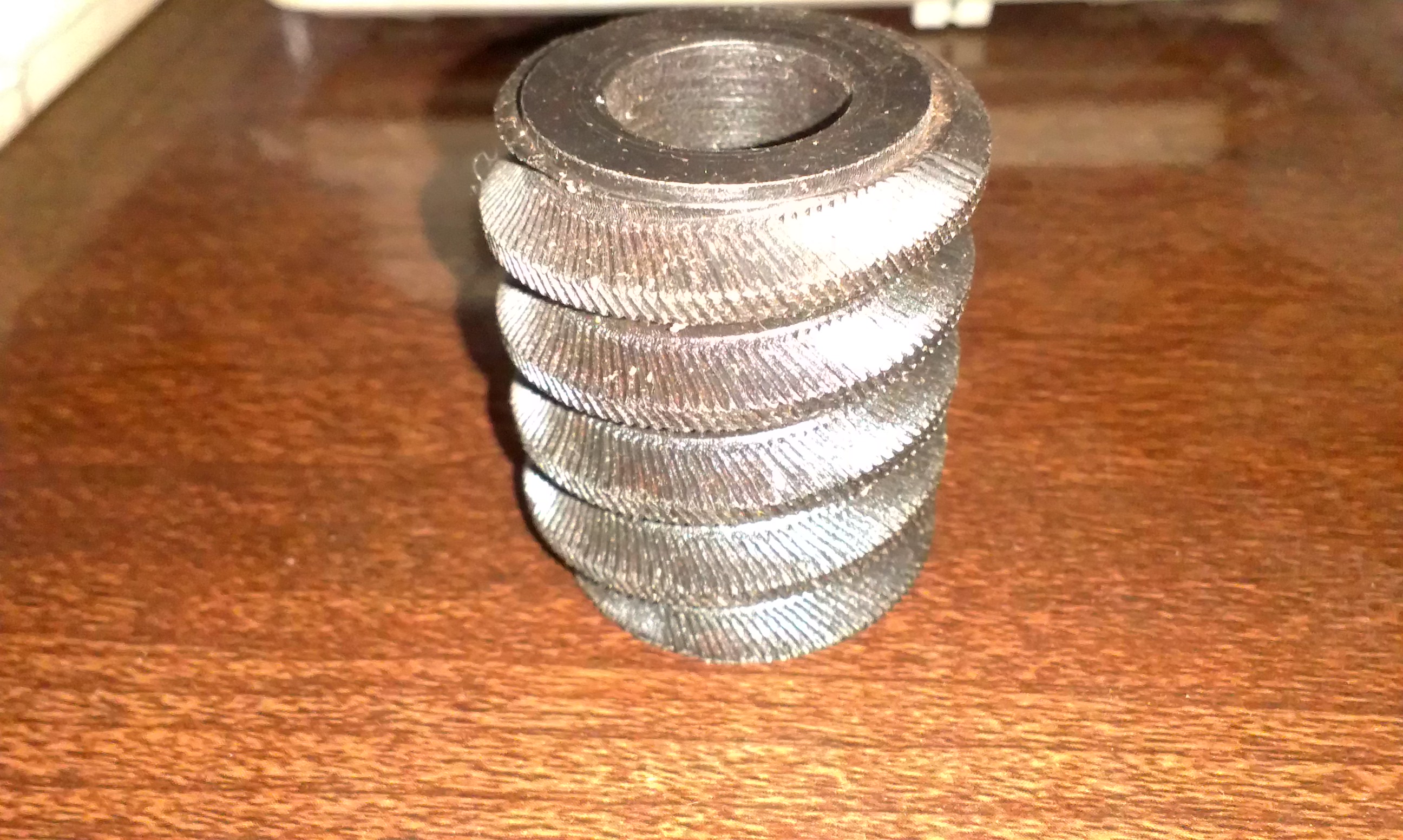

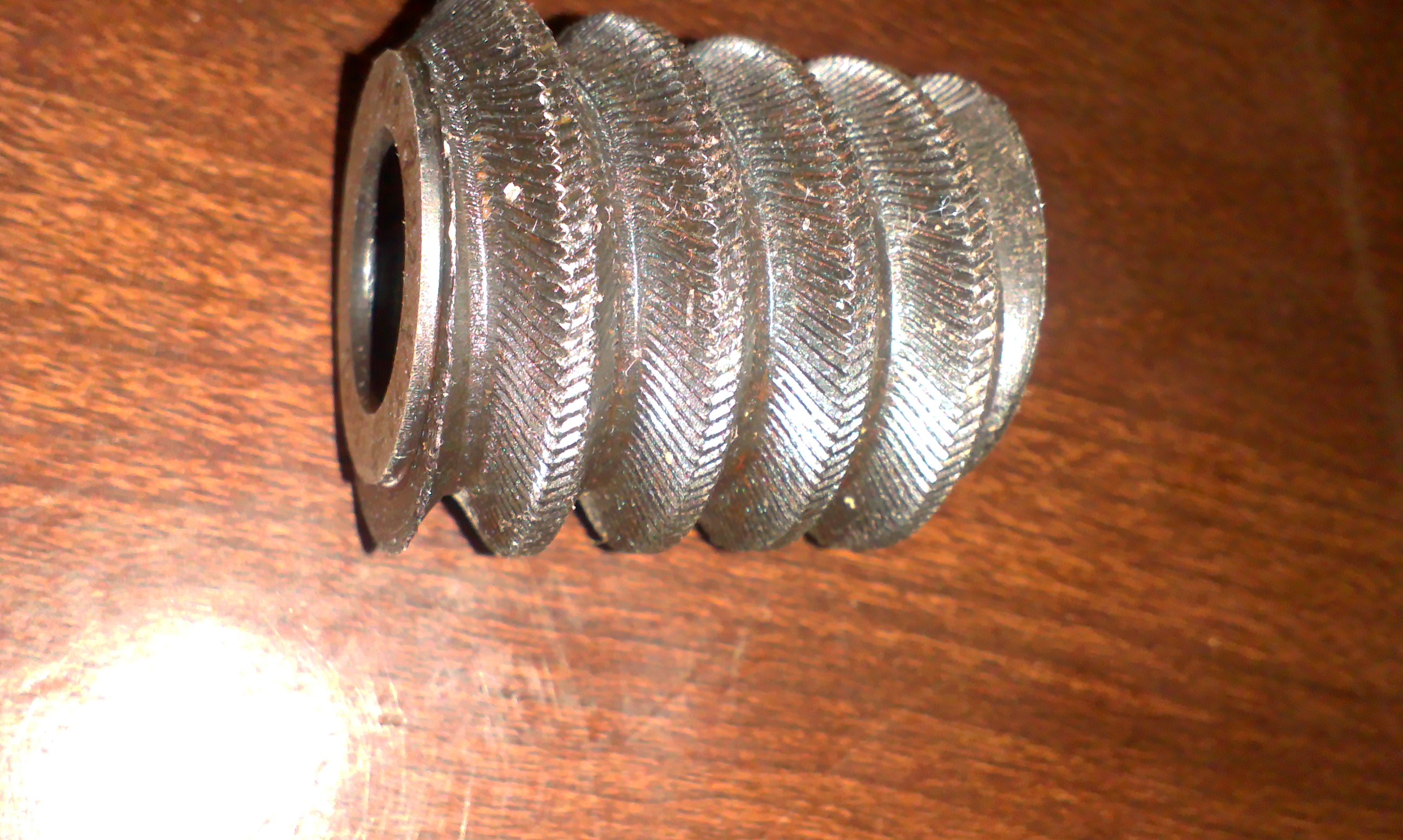

各位大侠！有用过这种倒棱刀的吗？效果怎么样？谁有用这种倒棱刀的设备的图片或视频？请不吝发出来！小弟在此感谢了。

杨大侠 · 发表于 2013-4-29 16:55

我以前上班的厂均用这样的齿轮倒棱刀，效果还行，要在剃齿之前倒棱，否则会有反卷毛刺，剃齿正好把倒棱的毛刺去除了。

zq1033 · 发表于 2013-4-29 17:31

杨大侠发表于 2013-4-29 16:55

登录/注册后可看大图

我以前上班的厂均用这样的齿轮倒棱刀，效果还行，要在剃齿之前倒棱，否则会有反卷毛刺，剃齿正好把倒棱的毛 ...

你手上有这类设备的照片吗？听说这类设备好多厂自己改造，能否提供下设备的原理！

杨大侠 · 发表于 2013-4-29 19:09

zq1033 发表于 2013-4-29 17:31

登录/注册后可看大图

你手上有这类设备的照片吗？听说这类设备好多厂自己改造，能否提供下设备的原理！

这个设备结构很简单，刀架与滚齿机的刀架原理是一样的，可以扳转角度，可以调整高度，工件与心轴是间隙配合，靠刀具带动工件转，与蜗杆带动蜗轮转的原理一样，工件的心轴安装在活动托板上，搬动手柄让工件靠近刀具，刀子与工件啮合并带动工件转，将齿轮的齿槽两边倒棱，并且效率很高，并且可实现一边滚齿一边倒棱。具体情况可以与13852723488桑云松，是生产该刀具的生产厂家，会提供该设备的生产厂家的。

杂品50 · 发表于 2013-4-29 19:38

我单位使用了几十年。现在还在使用。效率很高。一分钟一个。但很粗糙不漂亮。机床交换齿轮批量大且要求不高才使用这种倒棱机

Ericao · 发表于 2013-4-29 19:44

pass by

zq1033 · 发表于 2013-4-30 08:28

杨大侠发表于 2013-4-29 19:09

登录/注册后可看大图

这个设备结构很简单，刀架与滚齿机的刀架原理是一样的，可以扳转角度，可以调整高度，工件与心轴是间隙配 ...

谢谢大侠

wangchangfu · 发表于 2013-4-30 17:58

zq1033 · 发表于 2013-5-1 15:22

wangchangfu 发表于 2013-4-30 17:58

登录/注册后可看大图

谢谢这位大侠。

zq1033 · 发表于 2013-5-1 15:23

wangchangfu 发表于 2013-4-30 17:58

登录/注册后可看大图

你这设备是自己改造的吗
