发个齿轮设计的计算结果，请各位帮忙看看设计是否有什么缺陷。

raymond0244 · 发表于 2009-9-5 16:53

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 raymond0244 于 2009-9-5 16:59 编辑

如题。
齿轮传动要求平稳，小噪音。
强度可以不考虑。
请大家帮忙看看会不会有什么问题，以便修正设计。
部分参数如下：

(Geometry calculation according ISO 21771)

------- GEAR 1 -------- GEAR 2 --
Centre distance (mm)
[a]=19.500
Centre distance tolerance
ISO 286 Measure js7
Normal module (mm)
[mn]=0.4500
Pressure angle at normal section (°)
[alfn]=20.0000
Helix angle at reference diameter (°)
[beta]=17.0000
Number of teeth

[z]11  71
Facewidth (mm) 5.00 3.00
Helix  right  left
Accuracy grade [Q-ISO1328] 6  6
Inside diameter (mm) [di]  0.00  0.00
Inside diameter of rim (mm)  【dbi] 0.00  0.00
Profile shift coefficient  [x]  0.5400  -0.0636

raymond0244 · 发表于 2009-9-8 11:06

没人反应，自己顶顶。

mingri · 发表于 2009-9-8 13:16

这么小的齿轮，没见过，什么上用的？

raymond0244 · 发表于 2009-9-9 07:47

钓鱼用的渔线轮上的。
要求传动平稳，噪音小

nigl · 发表于 2009-9-9 19:27

0.45是非国家标准模数

raymond0244 · 发表于 2009-9-11 07:48

模数是否标准应该对传动没有什么影响

hesheya · 发表于 2009-9-12 09:40

实在不行你可以用三维模拟看看啊

niuershiye · 发表于 2009-9-23 09:21

本帖最后由 niuershiye 于 2009-9-23 09:41 编辑

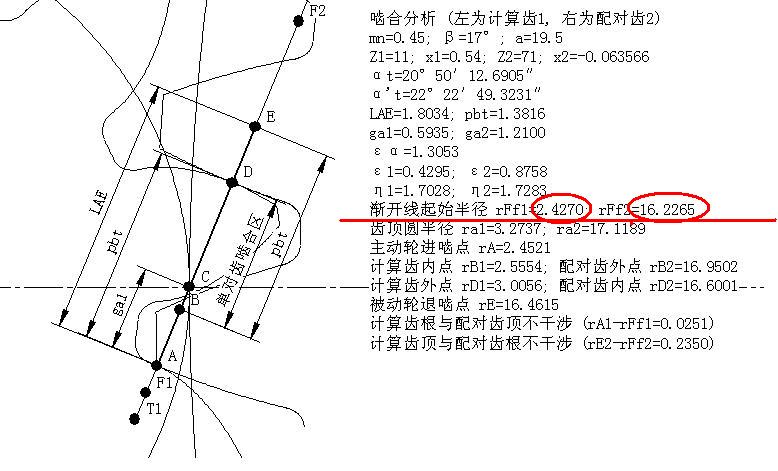

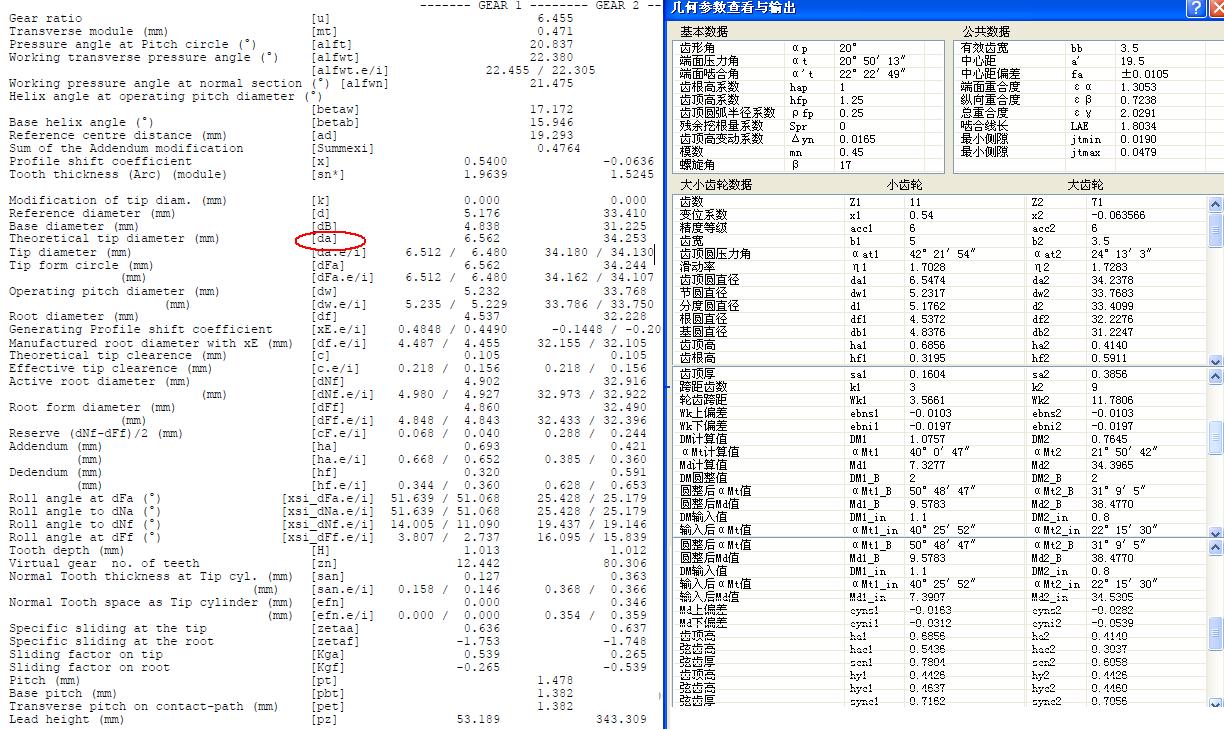

看到这个：(Geometry calculation according ISO 21771)  比较有兴趣。

也看到了 XE 、roll angle \A\B\C\D\E 。。。。

数据详细。

===========
好像 da  不正确！应当是老外的，不会出现这个低级错误吧。

dFf  是正确的！

其他的没仔细比较，我的齿厚偏差是随意默认的。（对计算XE 有影响）。
