请大家帮忙了，伞齿轮的问题

齿轮，链轮

我想做点伞齿轮，已知模数为6，大小伞齿轮的比率是1；4，伞齿轮的齿数和外径如何计算？请大家给设计一下，在这先谢谢大家了

ilifeilafang

机械设计手册上有啊。

齿轮，链轮

ilifeilafang 发表于 2013-4-18 14:24


登录/注册后可看大图

机械设计手册上有啊。

给帮忙查一下啊，哪里有卖这手册的啊？

ilifeilafang

齿轮，链轮 发表于 2013-4-19 12:03


登录/注册后可看大图

给帮忙查一下啊，哪里有卖这手册的啊？

网上搜一下啊，电子版的很多啊。

lslllllll

                           齿 坯 几 何 参 数

          项 目 名 称                         小  轮         大  轮
      齿数  - - - - - - - - - - - - - - -      6             24
      模数/径节 - - - - - - - - - - - - -                  6.00000        毫米
      齿面宽  - - - - - - - - - - - - - -     22.32          22.32        毫米
      压力角  - - - - - - - - 小轮凹面  -     20.00                       度.分
                      - - - - 小轮凸面  -    -20.00                       度.分
      轮副轴交角  - - - - - - - - - - - -     90.00                       度.分
      外锥距  - - - - - - - - - - - - - -     74.22          74.22        毫米
      齿顶高  - - - - - - - - - - - - - -      7.71           1.29        毫米
      齿根高  - - - - - - - - - - - - - -      2.29           8.71        毫米
      工作齿高  - - - - - - - - - - - - -      9.00           9.00        毫米
      理论全齿高  - - - - - - - - - - - -     10.00          10.00        毫米
      外端直径  - - - - - - - - - - - - -     50.96         144.63        毫米
      节园直径  - - - - - - - - - - - - -     36.00         144.00        毫米
      名义半径  - - - - - - - - - - - - -     15.29          61.17        毫米
      根锥顶点超过轴交错点的距离  - - - -       .00           -.05        毫米
      面锥顶点超过轴交错点的距离  - - - -     -2.80          -1.02        毫米
      节锥顶点至轮冠的距离  - - - - - - -     70.13          16.75        毫米
      前轮冠至节锥顶点的距离  - - - - - -     49.11          12.00        毫米
      节锥角  - - - - - - - - - - - - - -     14.02          75.58        度.分
      面锥角  - - - - - - - - - - - - - -     20.44          77.44        度.分
      根锥角  - - - - - - - - - - - - - -     12.16          69.16        度.分
      齿根角  - - - - - - - - - - - - - -      1.46           6.41        度.分
      螺旋角  - - - - - - - - - - - - - -     35.00          35.00        度.分
      螺旋方向  - - - - - - - - - - - - -     左旋           右旋

jysbzt

新人学习中

hyfjy

    弧齿锥齿轮副设计表         软件作者：hyfjy
    本软件已经中国国家版权局登记    证书号：软著登字第 0229820 号
第一部分  输入参数       计算日期:2013-05-13
模数:M= 6       齿数: Z=         8             33
法向齿形角:          α= 20 度     齿宽中点螺旋角:β= 35 度
螺旋线旋向:        小轮左旋          大轮右旋
径向变位系数:       X  =           0.37         -0.37
切向变位系数:       Xt =           0.17         -0.17
齿高系数:           Ha'=         0.85  (系统默认值)
顶隙系数:           c' =         0.188 (系统默认值)
轴交角:          系统默认两轴夹角为90度
刀具直径Do= 203.2    刀盘号数: 8    刀尖圆弧 r= 1.5
    第二部分   计算参数输出表(作图部分)
节圆直径          d=             48            198
节锥角            E=            13.6269948598915  76.3730051401084
节锥距            R=            101.867561078098
齿宽              b=           31
齿顶高           ha=            7.32          2.88
齿根高           hf=            4.00799996137619            8.44799996137619
全齿高            H=            11.3279999613762
顶圆直径          D=             62.2278855472826            199.35705614758
顶锥角           Ea=            18.36775      78.62616
根锥角           Ef=            11.37384      71.63225
轮冠距           Ak=            97.2754078124506            21.2010716956167
中点模数         Mm=             5.08704990071667
中点法向模数    Mfm=               4.16706732557218
中点弧齿厚      Sfm=   8.78054824226254         4.31067985476906
中点分度圆弦齿厚sm=    8.75157758620066            4.31066801522636
中点分度圆弦齿高hm=    6.34342196246455            2.27452411718834
大端分度圆螺旋角βs=    38.8478522969549
大端分度圆周节  Ps=   18.8495559215387
大端分度圆弧齿厚Sf=    12.5197625917915            6.32979332974726
大端分度圆弦齿厚S大=    12.3861160463189            6.3297334835727
大端分度圆弦齿高h大=    8.10915720309926            2.89191865254768
    第三部分   计算参数输出表(非作图部分)
齿数比 U= 4.125  齿宽系数F= 0.304316699761109
齿根角           Of=            2.25315       4.74076
齿顶角           Oa=            4.74076       2.25315
当量齿数Z当= 14.9760452111557  254.826769296069 冠轮齿数Z冠= 33.9558536926993
中点端面重合度Et= 1.09640447434017  中点轴向重合度En= 1.3582277686319
中点总重合度: E总= 1.74553299677661
中点法面当量齿轮重合度Env=  1.54533170684456
小端面端面模数Ms=  4.17409980143334 建议大端齿根倒圆: R= 1.8 小端齿根倒圆: r= 1.3
小端面分度圆弧齿厚Sx= 8.7097897580649  4.40353151346869   计算时间:19:49:38

hyfjy

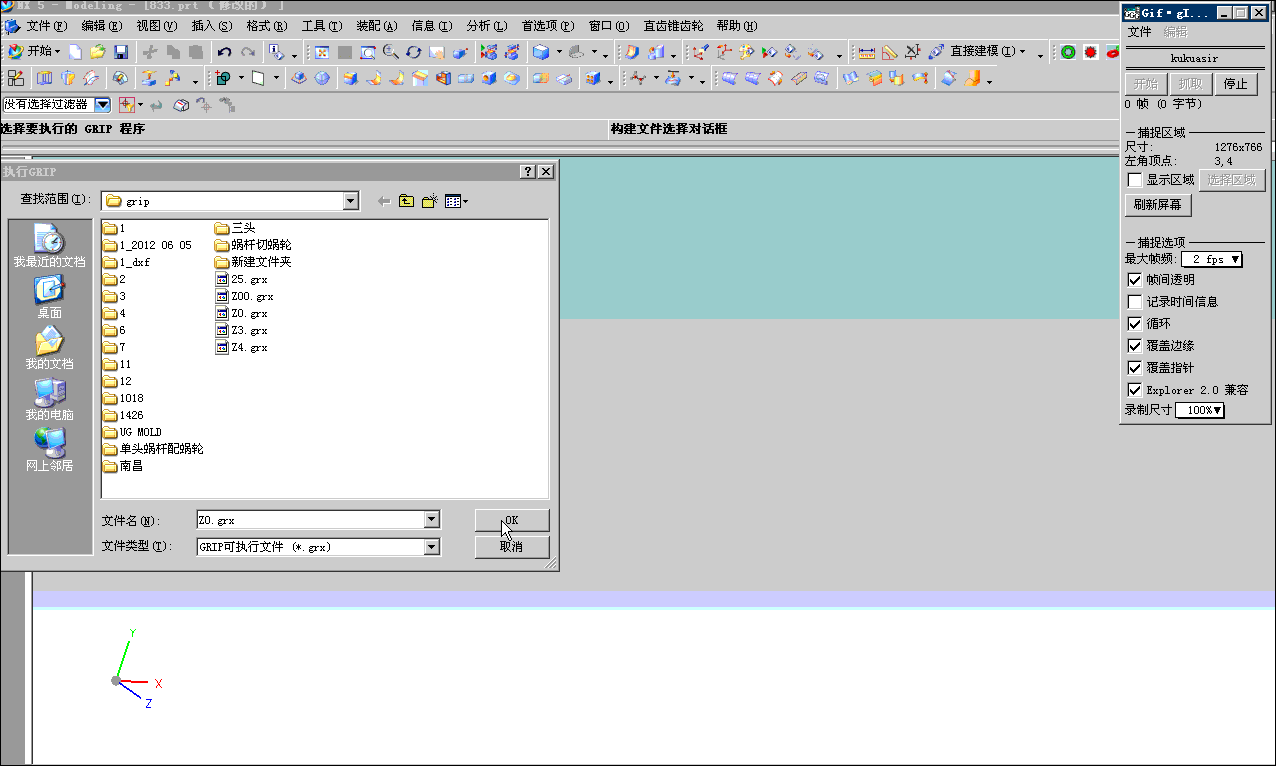

弧齿锥齿轮副的数字化高精度快速建模：

Ericao

顶一下

HBTIANZE

这个还得知道应用场合工况。
