小模数蜗杆量棒距的“精确计算”

kenners007 · 发表于 2013-4-18 08:53

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

各位高手过来讨论一下：
本人最近在编一个小模数蜗杆的计算程序，苦于找不到蜗杆量棒距的精确算法公式。后来在我们论坛上看到一本书里有就按照精确算法算下去，按照书上的的实例算到变化量时出现了偏差，就不能往下再算了，在这里请各位高手支招，提供一个可以精确计算量棒距的公式了（是精确算法）。

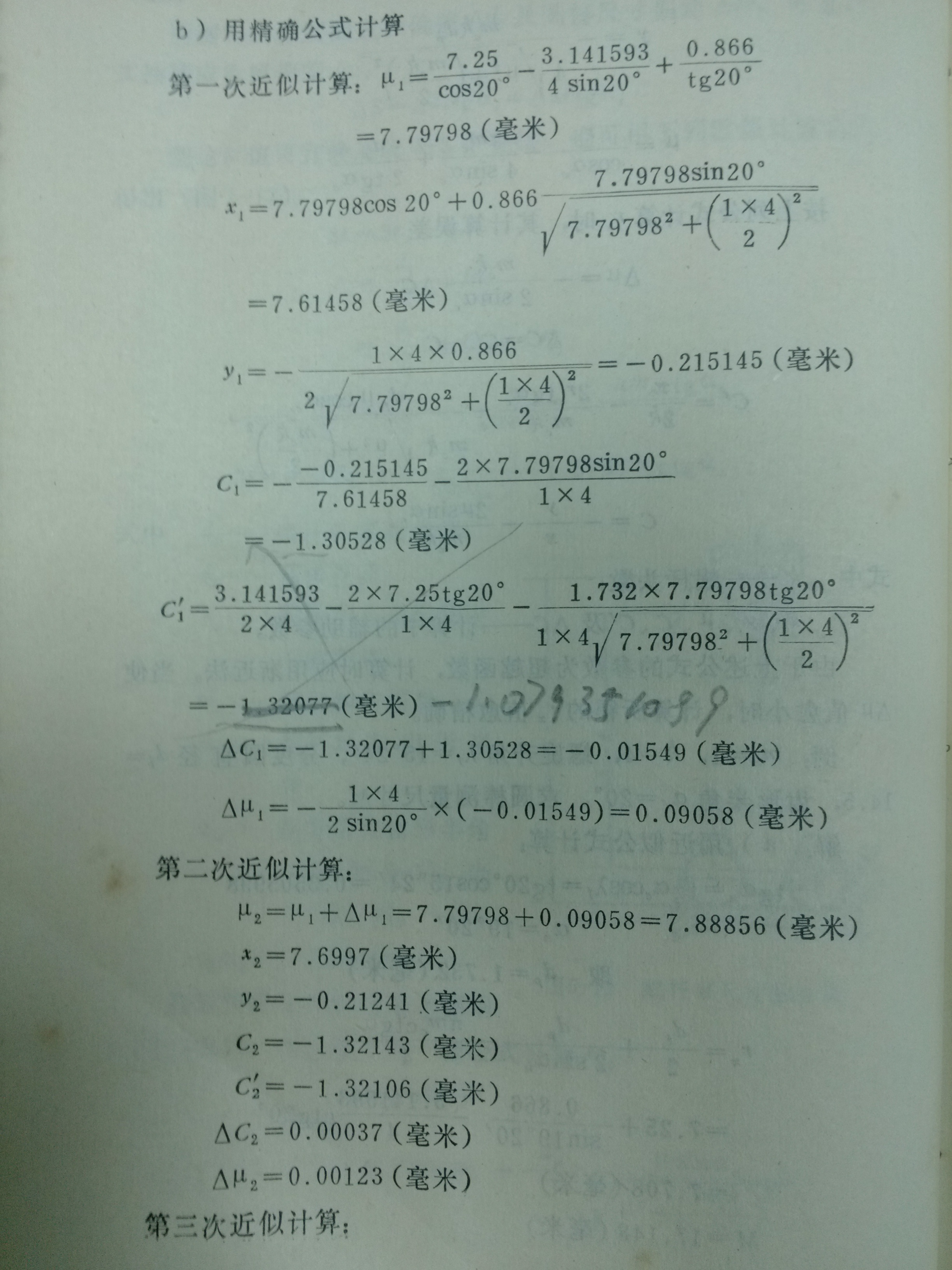

如图中用铅笔划掉部分，抛开上下不说按实例中的数字计算其值为1.079351099，而不是1.32077.
奇怪的是我按照原本的1.32077往下算，最终的变化量为0.09058合理。
按照我的核对值1.079351099往下算，其变化量大的离谱（变化量在1以上，对于这小模数蜗轮来说是不可能的。
我纠结于此，不能往下进行。
望高手支招。在这里先谢谢了！！！

kenners007 · 发表于 2013-4-18 08:59

woodee 你怎么看！

kenners007 · 发表于 2013-4-18 09:38

hi 大家，谁来支招。帮帮忙啦？！？！？！？！

kenners007 · 发表于 2013-4-18 09:56

管老你怎么看？！

JINLIANG · 发表于 2013-4-18 10:07

渐开线蜗杆好算，其他的要复杂一点，但都能算的。

kenners007 · 发表于 2013-4-18 14:06

说出来让学习一下

kenners007 · 发表于 2013-4-18 14:07

JINLIANG 发表于 2013-4-18 10:07

登录/注册后可看大图

渐开线蜗杆好算，其他的要复杂一点，但都能算的。

说出来你的算法让学习学习，

wzjshark · 发表于 2013-4-18 15:58

小模数齿轮手册有的

wzjshark · 发表于 2013-4-18 16:05

齿轮手册上册，6-19 页有的

kenners007 · 发表于 2013-4-19 08:27

十分感谢wzjshark 同学我这边没有这本齿轮手册能不能把书的封面及6-19也照相发出一下感谢到不胜感激
