查看: 1694|回复: 6
收起左侧

[插齿] 马格梳齿机插内斜齿

[复制链接]
发表于 2013-4-11 09:00 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x
谁知道马格梳齿机怎样插内斜齿,能提供图片最好。
发表于 2013-4-11 10:39 | 显示全部楼层
倒,马格插齿机(梳齿刀)只能插外齿。如不能在滚齿机上加工的零件,这时用梳齿刀插就会大显身手。
 楼主| 发表于 2013-4-11 14:41 | 显示全部楼层
加附件可以加工内齿,只是不清楚加工内斜齿的螺旋导轨的情况,望高手指点。
发表于 2013-4-12 09:41 | 显示全部楼层

          梳齿刀顾名思义就是看起来像梳子。 梳齿刀是按展成原理加工直齿、斜齿和人字齿轮的刀具。梳齿刀的外形很象齿条,所以也被称为齿条刀。 梳齿刀有直齿和斜齿两种。直齿梳齿刀主要用于加工直齿齿轮和斜齿齿轮;斜齿梳齿刀主要用于加工人字齿轮、空刀槽很窄的双联齿轮和带凸肩的斜齿轮(马格插齿机刀架可以扳角度)。
        插内齿肯定不能再用梳齿刀,至于你说加附件插内斜齿 那不是要用普通斜齿插齿刀? ①马格插齿机有棘轮,插齿时,工作台不旋转和刀具不旋转。  ②马格插齿机不同于普通插齿机,普通插齿机行程和主轴有一定的关联,插齿时是主轴做往复运动普通插齿机可以自制螺旋导轨。马格插齿机调行程是调整整个刀架,插齿时是刀架做往复运动。
O(∩_∩)O哈哈~螺旋导轨有啥用?马格万能插齿机老式的我见过,新式的没看到过。估计新式马格梳齿机也应该是刀架做往复运动!
 楼主| 发表于 2013-4-12 22:30 | 显示全部楼层

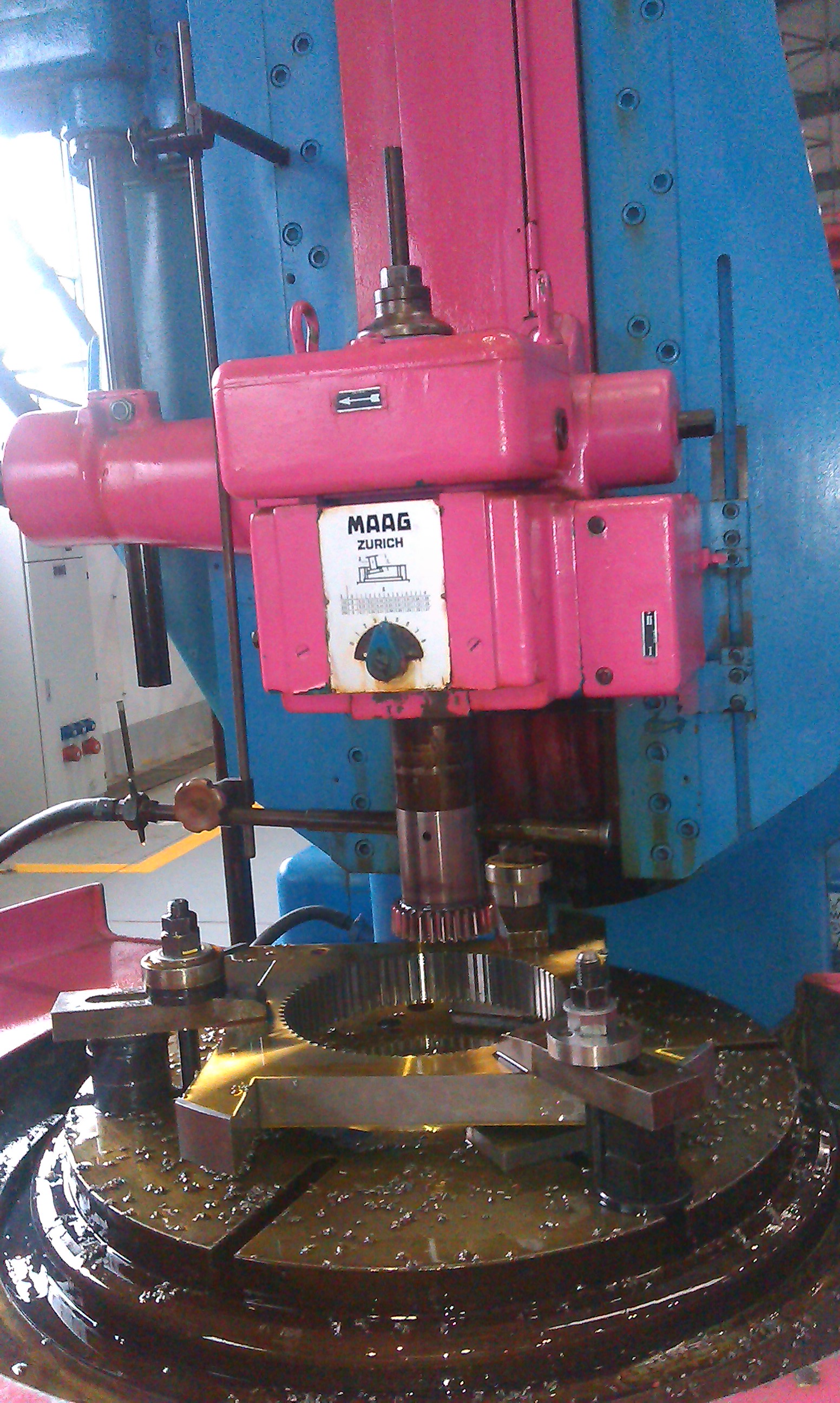

加附件用圆盘刀可以插内齿,在该附件上再加螺旋导轨就可以插内斜齿。

点评

这一附件是常用附件,呵呵,楼主仔细看看该图插齿时它是怎么运动的?  发表于 2013-4-13 09:17
 楼主| 发表于 2013-4-12 22:46 | 显示全部楼层
马格梳齿机的功能较多,要靠附件完成,我厂的马格插齿机只是没带螺旋导轨,目前可以用梳齿刀加工外齿(包括斜齿}、平面一包蜗轮,齿条,用圆盘刀加工内直齿,用磨齿附件还可磨齿。
发表于 2013-4-13 10:15 | 显示全部楼层
csg 发表于 2013-4-12 22:46
马格梳齿机的功能较多,要靠附件完成,我厂的马格插齿机只是没带螺旋导轨,目前可以用梳齿刀加工外齿(包括 ...

  • 马格插齿机和普通插齿机不一样,你的图片已经告诉大家插齿刀架运行是靠平面导轨来保证的(即刀架做上下往复运动,插刀和刀架是相对静止的) 。
  • 而普通插齿机是主轴做上下往复运动,当然可以把主轴改成带有螺旋导轨的主轴,因为主轴的上下可以使插刀发生附加运动。(即主轴上下可以发生附加运动)
