SH3新成员----一个简单实用的筒形插刀计算程序

刀疤五 · 发表于 2013-4-4 00:09

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由刀疤五于 2013-4-4 00:12 编辑

希望大家能积极参与交流，讨论。指出软件的不足之处，还应增加哪些功能等。

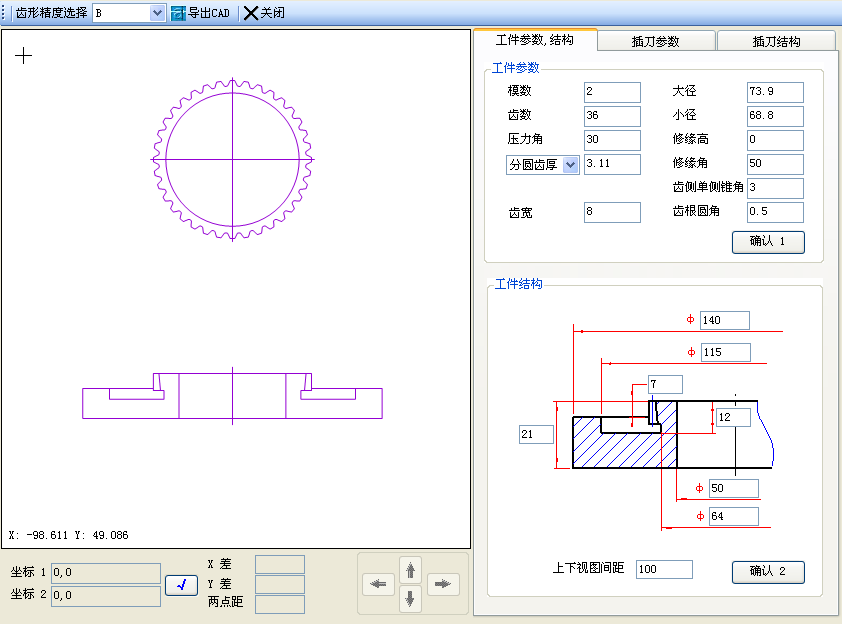

1。工件参数可以是倒锥的，也可无倒锥齿顶可倒角。首先输入工件参数及结构参数。

2。换到插刀参数页面

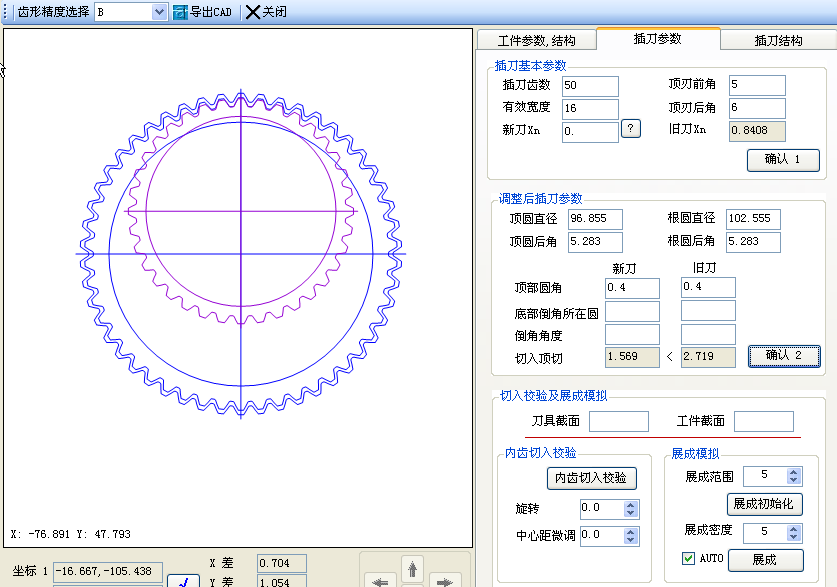

可切入顶切模拟：

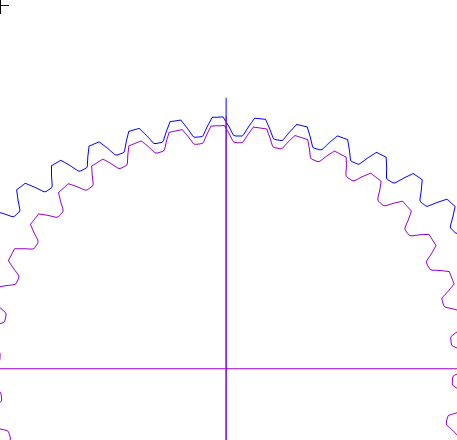

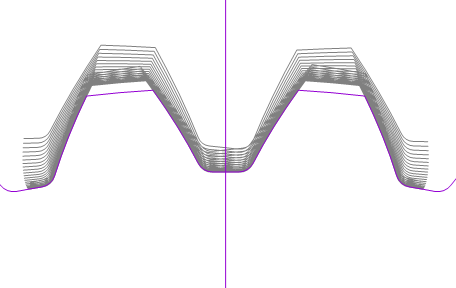

也可展成模拟

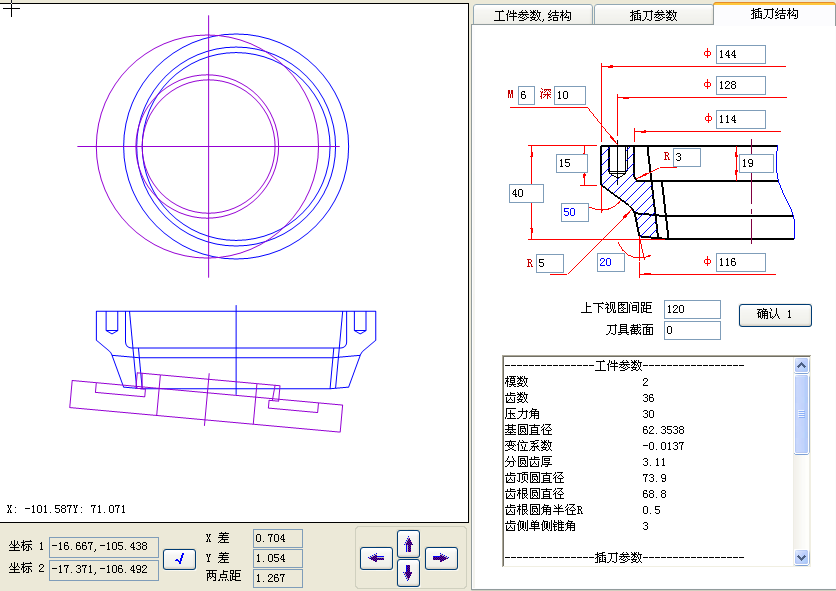

切换到插刀结构页面，可看到详细的插刀参数（属投影齿形参数），不用通过其它方法，此页面可分析出插刀结构是否会出现干涉。

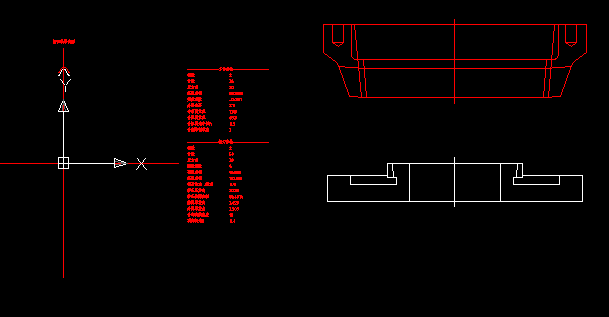

CAD导出插刀端面齿形图（一个齿），结构图等

jj8210 · 发表于 2013-4-4 07:15

牛！刀疤师傅越来越厉害了！

刀疤五 · 发表于 2013-4-5 08:38

jj8210 发表于 2013-4-4 07:15

登录/注册后可看大图

牛！刀疤师傅越来越厉害了！

过奖了,

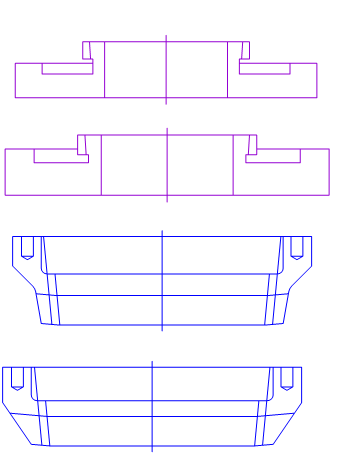

工件结构及插刀结构是灵活的,见下图

刀疤五 · 发表于 2013-4-6 15:28

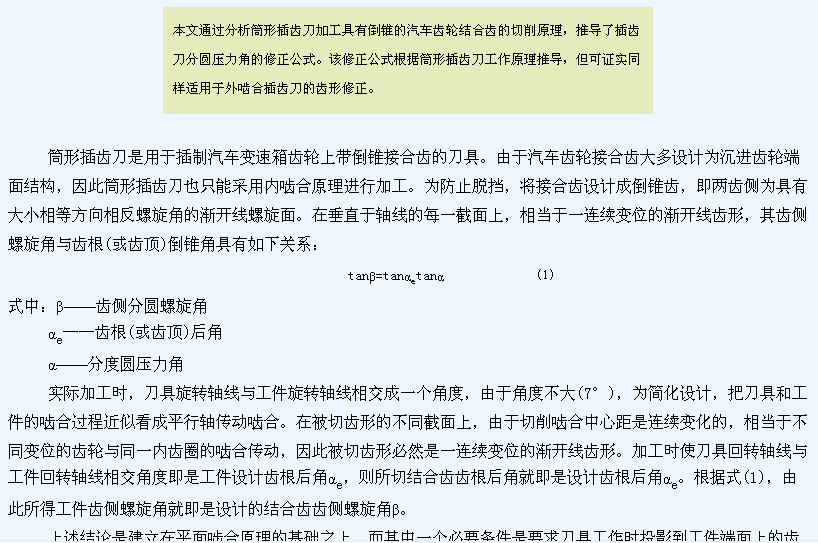

论文一篇：

筒形插齿刀分圆压力角的修正计算“
http://www.chinabaike.com/z/jichuang/732082.html

个人认为：
1。是一脱离实际的片面的论文。修正压力角的分析建立在:分度圆在顶圆和根圆间，但实际不完全这样。
2。实际齿形只修正了0.004右右(M3.5的花键),有些情况下是减小了误差,有些情况下是增大了误差,
因此没有必要去精确修正压力角.
3.新刀到旧刀过程中,机床的倾角是变化的,一般用筒插加工外花键,机床倾角要小2-3度,论文中没考虑.因此后面和计算都是无用功.

xuhaicai · 发表于 2013-4-7 21:07

貌似不错。
求共享 hz_xhc@163.com

lvjiupeng · 发表于 2013-7-7 20:09

能否共享一下啊或则出售的话也可以啊

幸福飞翔 · 发表于 2017-12-30 13:07

刀疤哥，能否共享

lgq_hmily · 发表于 2018-4-13 11:40

刀疤哥，能否共享385780987@qq.com

小水杯 · 发表于 2019-6-3 16:27

刀疤哥能否共享510983986@qq.com

SJG · 发表于 2019-6-16 15:12

怎么下载啊师傅们
