这个内齿轮需要专用的刀具嘛

ranhlong

zl3264507 发表于 2013-4-7 08:27


登录/注册后可看大图

要用带锥柄的内插刀。

这个肯定得是锥柄内插齿刀，但是现在就是在纠结，标准的模数2.5的内插齿刀能加工出来嘛

ranhlong

15506198942 发表于 2013-4-7 16:52


登录/注册后可看大图

全齿高5.3，标准是5.6，试一下，

标准模数2.5的 能加工出来嘛，先不考虑径向变为系数0.5 ，标准的内插齿刀，插齿时会产生干涉吧

刀疤五

1。首先确认你的工件用于设计插刀的参数：
Mn2.5,Z20,A20,顶圆47.5,根圆58.25,齿槽宽4.965,渐开线终止圆57.75.
2.选用国标38圆的插刀加工:
发现无论是新刀,还是旧刀都发生严重的切入顶切现象.而且内齿的齿顶干涉.插后齿根圆直径从58.5变化到57.5.
3.选用国标25圆的插刀加工:
切入顶切是没有了,但内齿齿顶干涉严重,也就是说,内齿49圆以上才会插出渐开线,49圆到47.5圆之间的齿形无法预料.根圆变化同38圆差不多.

因此只能专做插刀.
因内齿顶圆才靠近基圆,专们设计的插刀理论是是行的,但不是很现实,因此,工件齿顶圆最好改为48.5(0,+0.2)
应使用带倒角的插刀,不带倒角的插刀,插此工件,容易把有一边的料挤到工件齿顶上.
图纸应明确相配外齿的齿顶圆直径,以便确定内齿的终止圆直径,因为此工件的插刀设计后角是不大的(切削不利).插刀设计时要平衡插刀后角与插后工件的根圆.

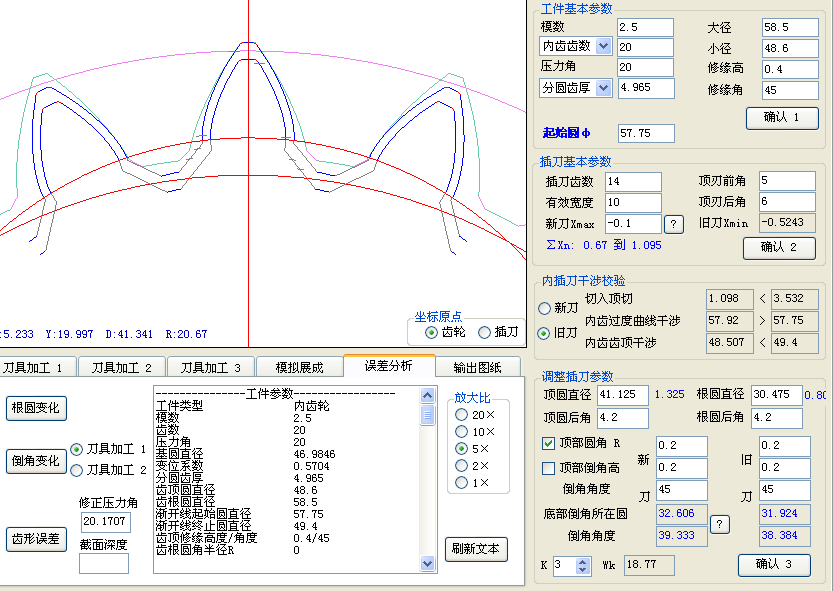

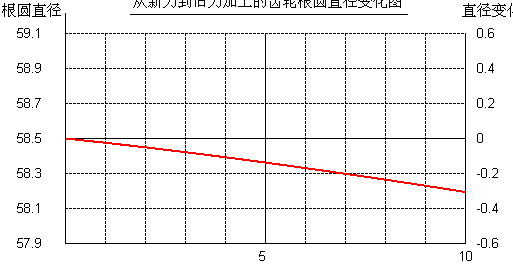

以下是插刀的设计情况，锥柄插刀






订做插刀:0576-86565388.
SU的品质,台州的价格.

ranhlong

刀疤五 发表于 2013-4-8 22:25


登录/注册后可看大图

1。首先确认你的工件用于设计插刀的参数：
Mn2.5,Z20,A20,顶圆47.5,根圆58.25,齿槽宽4.965,渐开线终止圆57 ...

你能不能给我看一下， 25分园直径的锥柄插齿刀跟20内齿啮合的图形呢，
         现在我就是在犹豫 如果拿2.5模数标准锥柄插齿刀在插齿时 在那个地方就产生干涉，这个是重点，谢谢指点一下

刀疤五

ranhlong 发表于 2013-4-8 22:57


登录/注册后可看大图

你能不能给我看一下， 25分园直径的锥柄插齿刀跟20内齿啮合的图形呢，
         现在我就是在犹豫 如果 ...

内齿参数按13楼
插刀,z10,Xn-0.17(使用4mm后,即新旧刀之间)

zhangshengxi

ranhlong

zl3264507 发表于 2013-4-7 08:27


登录/注册后可看大图

要用带锥柄的内插刀。

  标准模数2.5的插齿刀，齿数是10个齿，按照说明书上：Z工-Z插＞17.这标准刀能用嘛
  你们用的什么刀具加工的呢 刀齿是多少齿  是标准刀具嘛

cqsanling

顶一下，

TYLD860615

用拉刀  电话15004502887 QQ104410098

德锐工具

你好。这样的锥柄插刀我们厂可以生产。我厂主要生产非标插齿刀。周期一般一周左右。期待与你的合作。18969667737
